एकीकृत अंतर दबाव प्रवाह ट्रांसमीटर 4-20ma डीपी प्रवाह ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420DII | सटीकता ग्रेड: | 0.25%, 0.5% |
|---|---|---|---|
| दबाव सीमा: | 0-10kpa...~2MPa | आईपी रेटिंग: | IP65 |
| अनुकूलित: | अनुकूलित | दबाव प्रकार: | अंतर दबाव |
| परिवहन पैकेज: | मानक कार्टन | विनिर्देश: | 10kpa~2Mpa |
| उत्पत्ति: | चीन | एचएस कोड: | 9026201090 |
| पैकेज का आकार: | 14.20 सेमी * 5.40 सेमी * 8.00 सेमी | पैकेज सकल वजन: | 0.650 किग्रा |
| शिपिंग लागत: | बातचीत करने के लिए | प्रकार: | दबाव अंतर प्रेषक |
| नमूने: | 80 अमेरिकी डॉलर/टुकड़ा 1 टुकड़ा। | ||
| प्रमुखता देना |
एकीकृत अंतर दबाव प्रवाह ट्रांसमीटर RoHs,अंतर दबाव प्रवाह ट्रांसमीटर 4-20ma,4-20ma डीपी प्रवाह ट्रांसमीटर |
||
Product Description

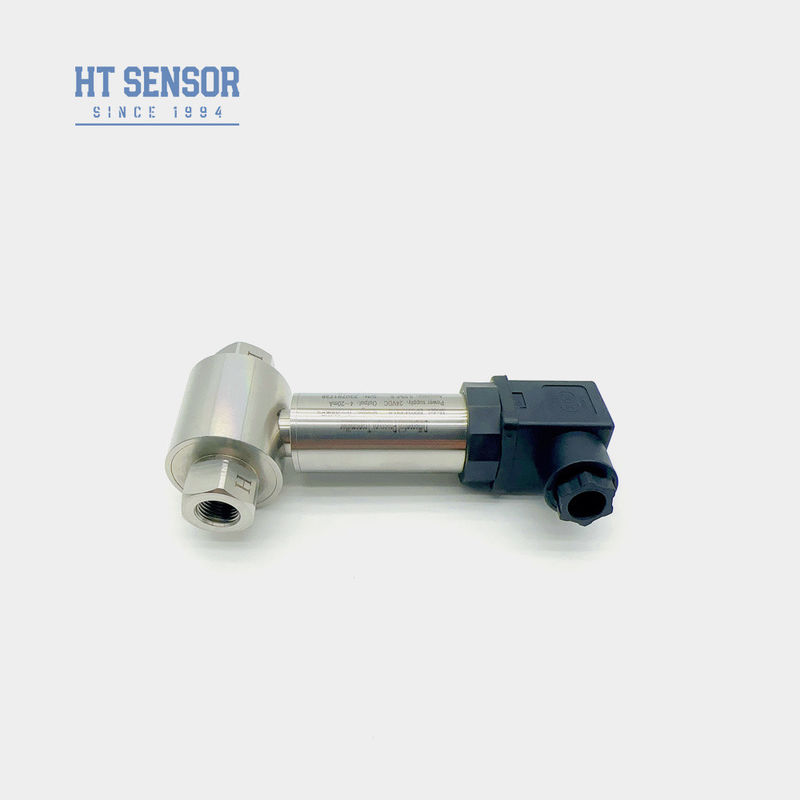

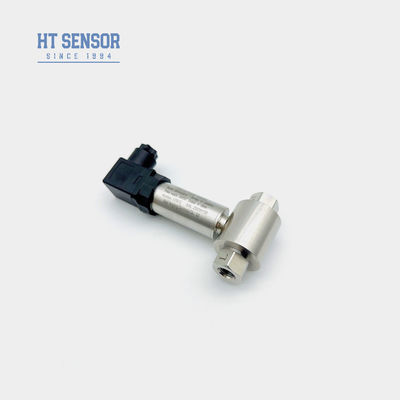

BP93420DII 4-20MA इंटीग्रेटेड डिफरेंशियल प्रेशर ट्रांसमीटर
BP93420DII अंतर दबाव ट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचय:
BP93420DII अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है.जब मापने के माध्यम के अंतर दबाव सेंसर के दोनों सिरों पर घुमावदार डायाफ्राम पर कार्य करता है, सेंसर चिप पर व्हीटस्टोन ब्रिज से आउटपुट सिग्नल अंतर दबाव के साथ एक अच्छा रैखिक संबंध प्रदर्शित करता है, जिससे अंतर दबाव का सटीक माप संभव हो जाता है।यह पेट्रोलियम जैसे उद्योगों में विभिन्न गैस और तरल अंतर दबाव माप के लिए उपयुक्त है, रासायनिक, बिजली और पाइपलाइन अनुप्रयोगों के लिए हाइड्रोलॉजी।
उत्पाद की विशेषताएं:
1. ट्रांसमीटर में स्टेनलेस स्टील संरचनात्मक डिजाइन है, जिससे यह कॉम्पैक्ट हैऔर स्थापित करने के लिए आसान
2यह सख्त तापमान मुआवजे और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
3विद्युत इंटरफ़ेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदन:
1द्रव प्रवाह मापन: द्रव या गैस के प्रवाह को मापने के लिए अंतर दबाव प्रेषक का प्रयोग किया जा सकता है।पाइप में तरल पदार्थ द्वारा उत्पन्न अंतर दबाव को मापकर प्रवाह दर की गणना करना.
2द्रव स्तर मापने के लिए अंतर दबाव ट्रांसमीटर का प्रयोग किया जा सकता है।तरल स्तर की ऊंचाई की गणना करने के लिए तरल के दोनों ओर अंतर दबाव को मापकर.
3फ़िल्टर अवरोध की निगरानी: Differential pressure transmitters can be used to monitor the degree of blockage of the filter and determine whether the filter needs to be cleaned or replaced by measuring the differential pressure before and after the filter.
4गैस घनत्व माप: अंतर दबाव प्रेषक विभिन्न दबावों पर गैस द्वारा उत्पादित अंतर दबाव को मापकर गैस के घनत्व की गणना कर सकते हैं।
5वायु गुणवत्ता की निगरानी: अंतर दबाव ट्रांसमीटर का उपयोग घर के अंदर या बाहर हवा की गुणवत्ता की निगरानी के लिए किया जा सकता है।इनडोर और आउटडोर के बीच दबाव अंतर को मापकर हवा की ताजगी और प्रदूषण का आकलन करना.
6एचवीएसी प्रणाली नियंत्रण: एचवीएसी प्रणालियों में वायु प्रवाह, हवा की गति और हवा के दबाव जैसे मापदंडों की निगरानी और नियंत्रण के लिए अंतर दबाव ट्रांसमीटर का उपयोग किया जा सकता है।
7. अंतर दबाव निगरानी: प्रणाली के उचित संचालन और दोष निदान सुनिश्चित करने के लिए पाइपलाइनों या कंटेनरों में दबाव अंतर की निगरानी के लिए अंतर दबाव ट्रांसमीटर का उपयोग किया जा सकता है
| प्रदर्शन मापदंड | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने के लिए टिप्सः |
2विश्वसनीय संचालन सुनिश्चित करने के लिए माप बिंदु और ट्रांसमीटर के बीच तीन-वाल्व मनिफोल्ड स्थापित करने की सिफारिश की जाती है,ट्रांसमीटर के सकारात्मक और नकारात्मक दबाव कक्षों पर धीमी और समान दबाव लागू सुनिश्चित करना.
3स्थापना के दौरान, स्थापना स्थान के उत्पाद पर प्रभाव को कम करने के लिए दोनों छोरों पर दबाव इंटरफेस को क्षैतिज रूप से रखने की सलाह दी जाती है।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें

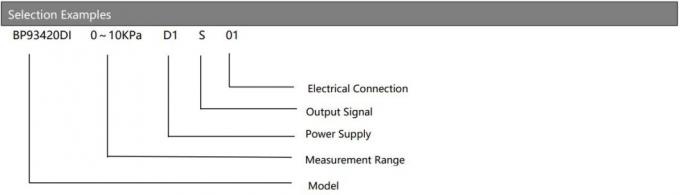

| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa...~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

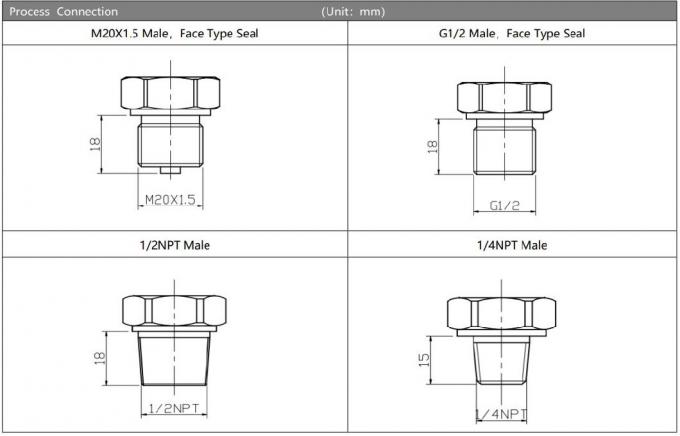

| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
| प्रश्न और उत्तर |
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हैहमेशा उपलब्ध।
