RS485 अंतर जल दबाव ट्रांसमीटर पाइप अंतर दबाव सेंसर
Product Details
| मॉडल नं.: | BP93420DII | संरक्षण रेटिंग: | IP65 |
|---|---|---|---|
| सटीकता ग्रेड: | ≤0.5%F.S | दबाव सीमा: | 0-10kpa...~2MPa |
| वजन: | ~0.45kg | घर निर्माण की सामग्री: | 304 एसएस |
| ट्रेडमार्क: | एचटी सेंसर | उत्पत्ति: | बाओजी, चीन |
| एचएस कोड: | 9026201090 | आपूर्ति की क्षमता: | 1000 पीसीएस / वर्ष |
| प्रकार: | दबाव अंतर प्रेषक | ||
| प्रमुखता देना |
Rs485 अंतर जल दबाव ट्रांसमीटर,अंतर जल दबाव ट्रांसमीटर पाइप,Rs485 पाइप अंतर दबाव सेंसर |
||
Product Description

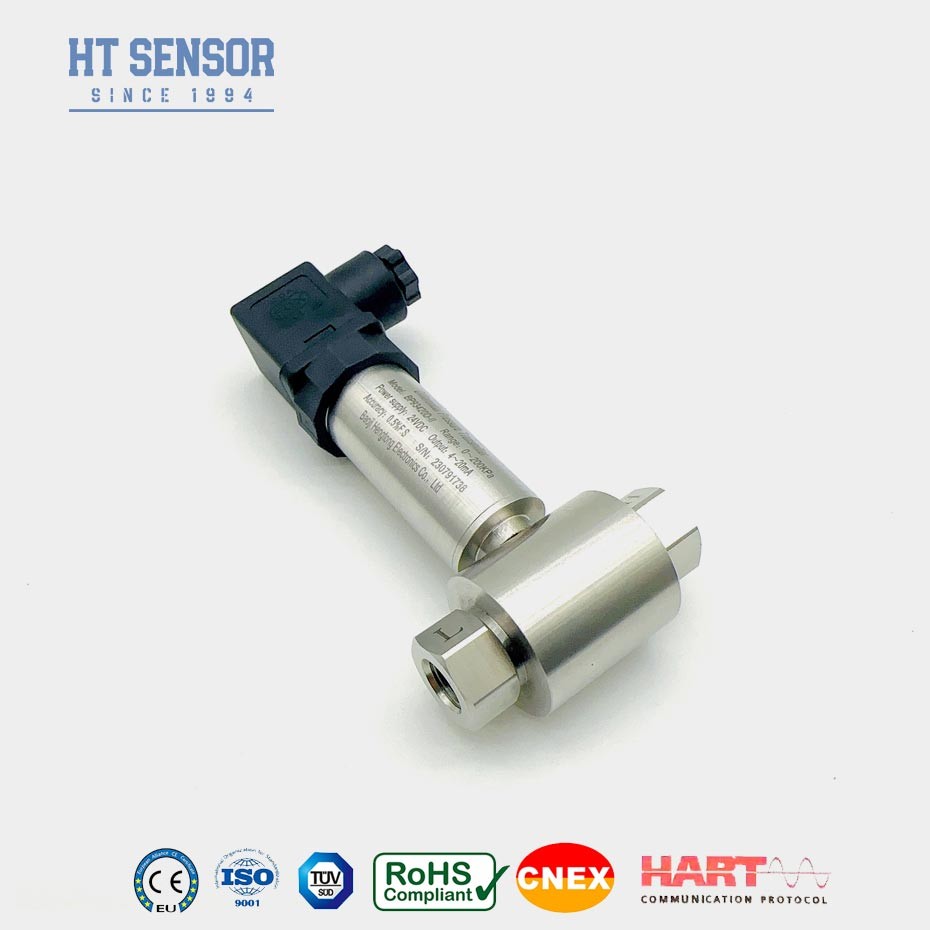

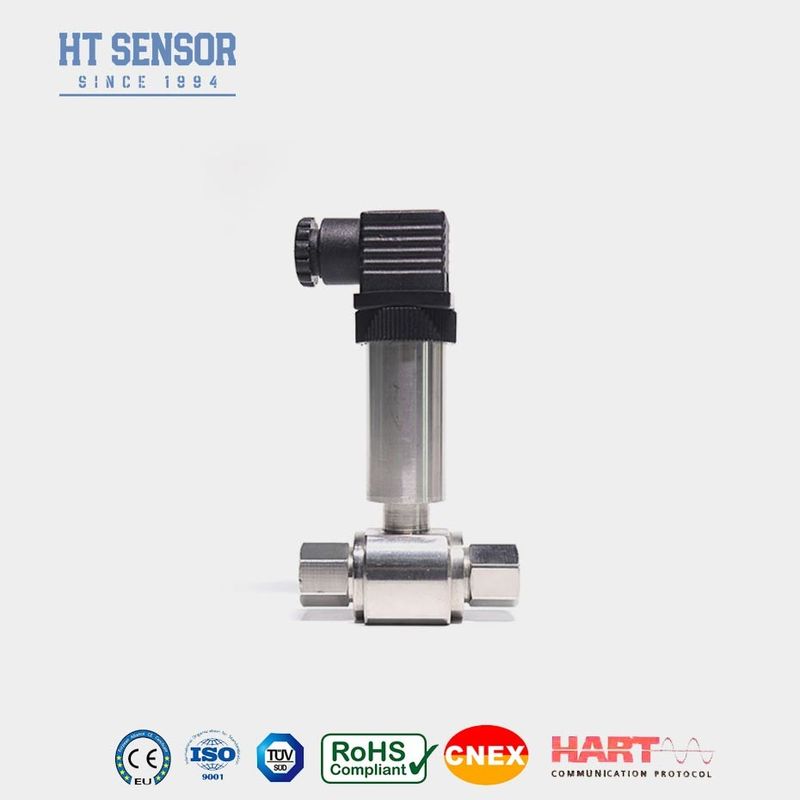

RS485 अंतर जल दबाव ट्रांसमीटर पाइप अंतर दबाव सेंसर
BP93420DIIDविभेदकपीपुनरुत्थानटीरैंसमिटर
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है.जब मापने के माध्यम के अंतर दबाव सेंसर के दोनों सिरों पर घुमावदार डायाफ्राम पर कार्य करता है, सेंसर चिप पर व्हीटस्टोन ब्रिज से आउटपुट सिग्नल अंतर दबाव के साथ एक अच्छा रैखिक संबंध प्रदर्शित करता है, जिससे अंतर दबाव का सटीक माप संभव हो जाता है।यह पेट्रोलियम जैसे उद्योगों में विभिन्न गैस और तरल अंतर दबाव माप के लिए उपयुक्त है, रासायनिक, बिजली और पाइपलाइन अनुप्रयोगों के लिए हाइड्रोलॉजी।
उत्पाद की विशेषताएंके अंतर दबाव ट्रांसमीटरः
1. ट्रांसमीटर में स्टेनलेस स्टील संरचनात्मक डिजाइन है, जिससे यह कॉम्पैक्ट और स्थापित करना आसान है
2यह सख्त तापमान मुआवजे और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
3विद्युत इंटरफेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदनके अंतर दबाव ट्रांसमीटर:
1. पेट्रोलियम, रासायनिक, बिजली और अन्य उद्योगों की पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
जल विज्ञान।
2पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन पैरामीटरः | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa) ०-७० डिग्री सेल्सियस, १०-७० डिग्री सेल्सियस |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने के लिए टिप्सः |
2विश्वसनीय संचालन सुनिश्चित करने के लिए माप बिंदु और ट्रांसमीटर के बीच तीन-वाल्व मनिफोल्ड स्थापित करने की सिफारिश की जाती है,प्रेषक के सकारात्मक और नकारात्मक दबाव कक्षों पर धीमी और समान दबाव लागू सुनिश्चित करना.
3स्थापना के दौरान, स्थापना स्थान के उत्पाद पर प्रभाव को कम करने के लिए दोनों छोरों पर दबाव इंटरफेस को क्षैतिज रूप से रखने की सलाह दी जाती है।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें
| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa...~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

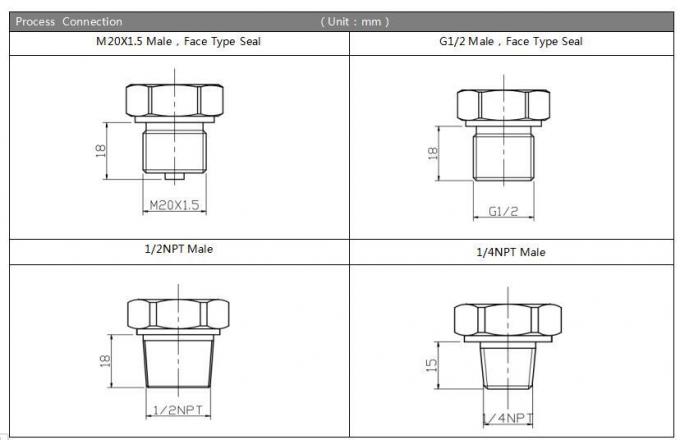

| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||

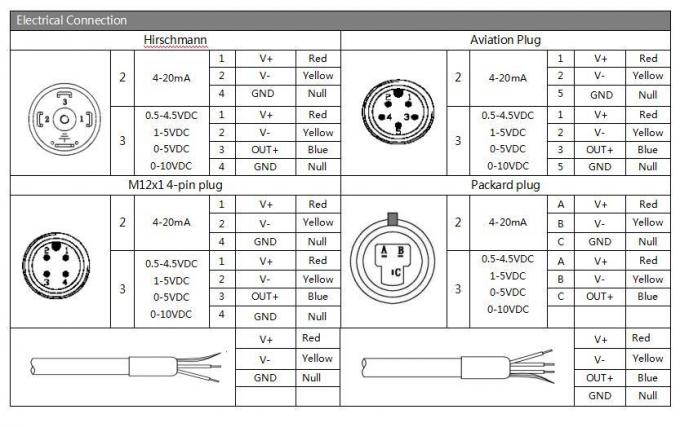

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
| प्रश्न और उत्तर |
उत्तर: आम तौर पर कार्डबोर्ड के बक्से।
प्रश्न 2. आप अपनी व्यापार शर्तें और भुगतान शर्तें क्या स्वीकार कर सकते हैं?
एकः व्यापार की शर्तेंः EXW, एफओबी, सीएफआर, सीआईएफ आपके लिए सुविधाजनक
भुगतान की शर्तेंः शिपमेंट से पहले 100% टी/टी या क्रेडिट कार्ड या पेपैल अग्रिम।
प्रश्न 3. क्या आप निःशुल्क नमूना प्रदान करेंगे?
उत्तर: हां, खरीदार को केवल कूरियर की लागत का भुगतान करना होगा।
प्रश्न 4. आप अच्छी उत्पाद गुणवत्ता कैसे सुनिश्चित करते हैं?
एकः हम एक पूर्ण गुणवत्ता नियंत्रण प्रणाली है; हमारे सभी उत्पादों को पूरी तरह से हमारे ग्राहकों को जहाज से पहले IQC, OQC विभागों द्वारा जाँच कर रहे हैं।
