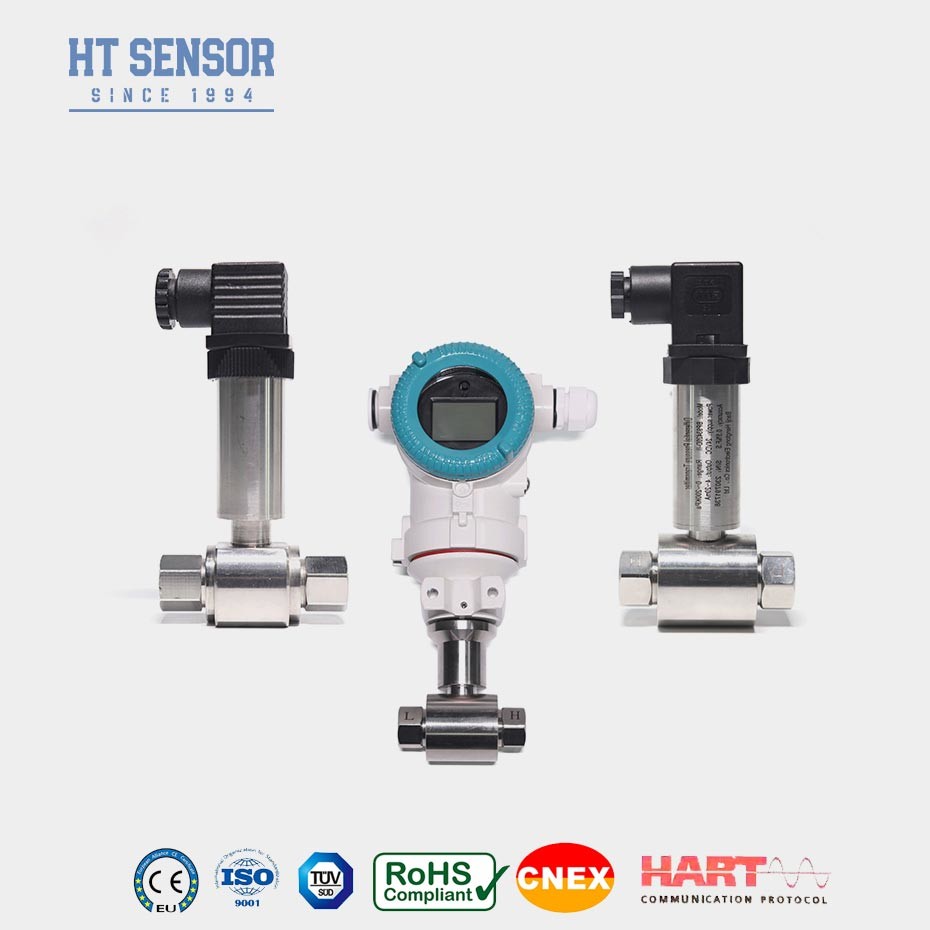

10kpa~2MPa अंतर दबाव ट्रांसड्यूसर 4-20ma अंतर दबाव स्तर सेंसर
Product Details
| मॉडल नं.: | BP93420DII | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| रेंज: | 10kpa~2Mpa | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| ट्रेडमार्क: | एचटी सेंसर | एचएस कोड: | 9026201090 |
| प्रकार: | दबाव अंतर प्रेषक | संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
| मापने का माध्यम: | गैस या तरल | सटीकता ग्रेड: | 0.25%, 0.5% |
| दबाव सीमा: | 0-10kpa...~2MPa | ||
| प्रमुखता देना |
2 एमपीए अंतर दबाव ट्रांसड्यूसर,अंतर दबाव ट्रांसड्यूसर 4-20ma,4-20ma अंतर दबाव स्तर सेंसर |
||
Product Description

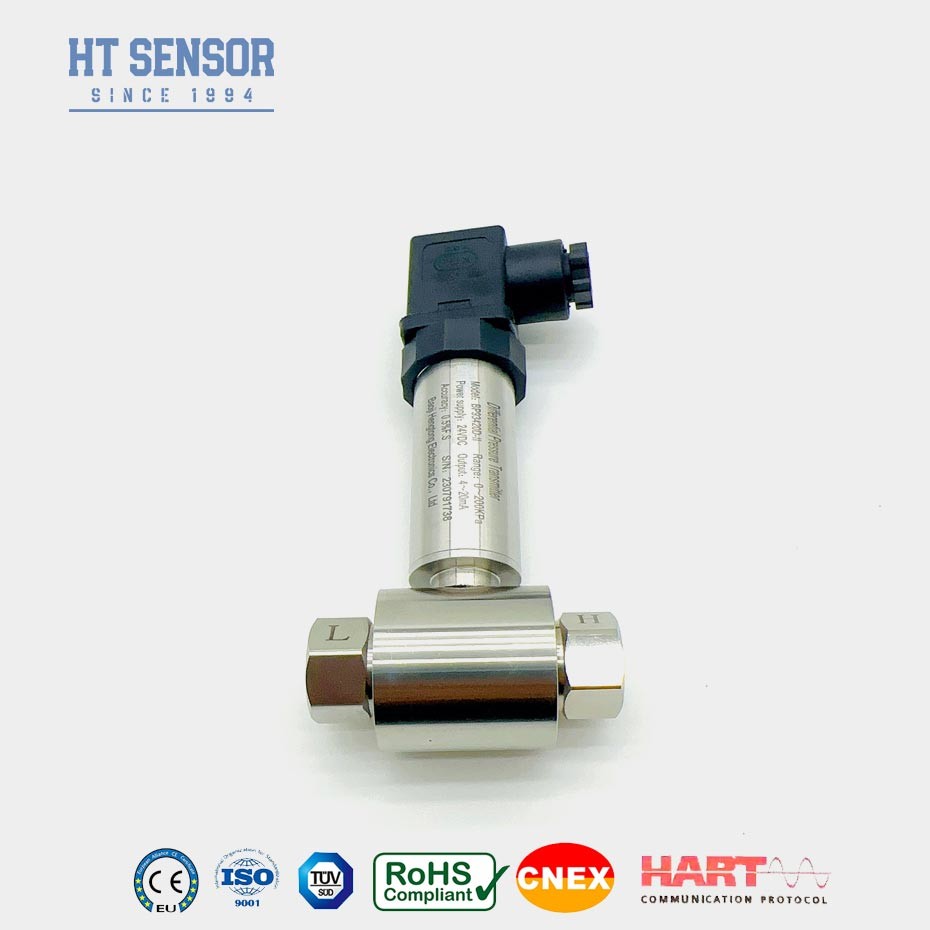

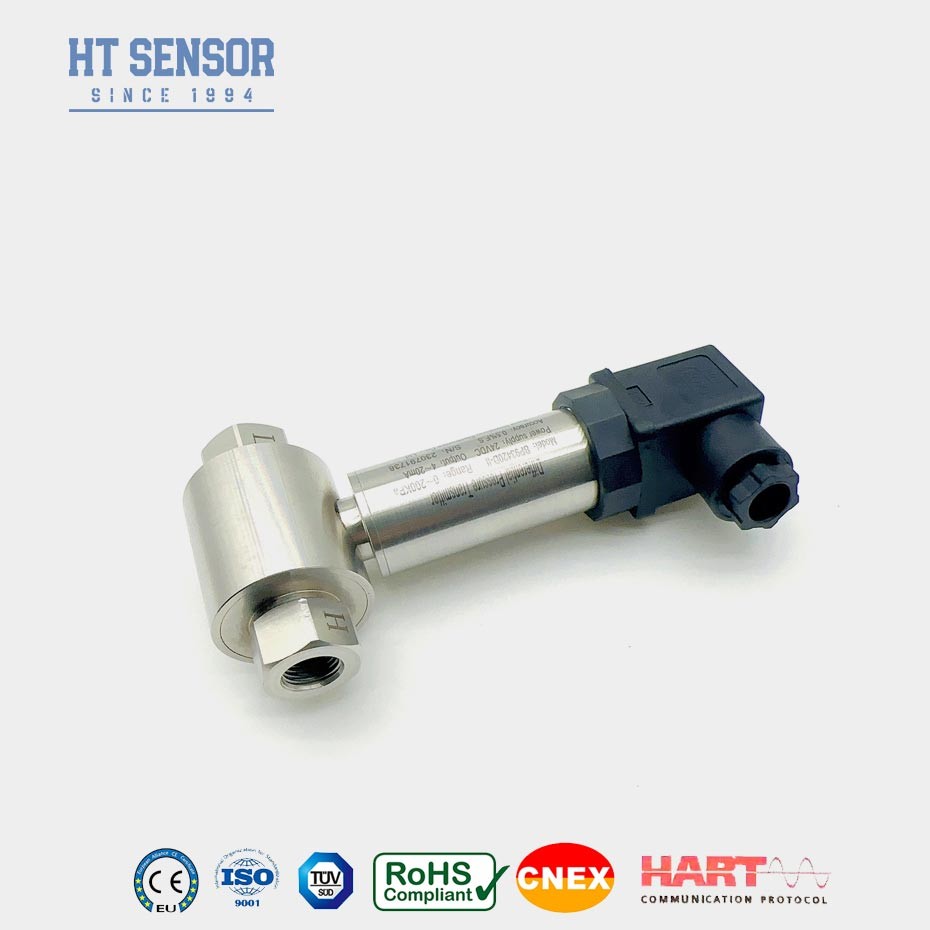

BP93420DII डीफरेंशियल प्रेशर ट्रांसमीटर 4-20MA सिग्नलआउटपुट चीन में निर्मित
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है।सेंसर के दोनों छोरों पर घुमावदार डायफ्राम, से आउटपुट संकेतसेंसर चिप पर Wheatstone पुल के साथ एक अच्छा रैखिक संबंध प्रदर्शित करता हैअंतर दबाव, अंतर के सटीक माप के लिए सक्षमयह विभिन्न गैस और तरल अंतर दबाव के लिए उपयुक्त हैपेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों में मापपाइपलाइन अनुप्रयोगों के लिए.
उत्पाद की विशेषताएं:
1. स्टेनलेस स्टील संरचनात्मक डिजाइन, इसे कॉम्पैक्ट बनाने के लिए
2. व्यापक तापमान मुआवजा,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करना
3इलेक्ट्रॉनिक कनेक्शन प्लग-इन या DIN43650, M12 कनेक्टर के रूप में चुना जा सकता है।
आवेदन:
1विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्तपेट्रोलियम, रासायनिक, बिजली और
जल विज्ञान।
2औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रासायनिक,धातुकर्म, विद्युत उत्पादन और जल विज्ञान
3.पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
प्रदर्शन मापदंड:
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa) ०-७० डिग्री सेल्सियस, १०-७० डिग्री सेल्सियस |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
आदेश देने के लिए टिप्सः
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2विश्वसनीय संचालन सुनिश्चित करने के लिए माप बिंदु और ट्रांसमीटर के बीच तीन-वाल्व मनिफोल्ड स्थापित करने की सिफारिश की जाती है,प्रेषक के सकारात्मक और नकारात्मक दबाव कक्षों पर धीमी और समान दबाव लागू सुनिश्चित करना.
3स्थापना के दौरान, स्थापना स्थान के उत्पाद पर प्रभाव को कम करने के लिए दोनों छोरों पर दबाव इंटरफेस को क्षैतिज रूप से रखने की सलाह दी जाती है।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें
आदेश मार्गदर्शक:
| BP93420XX | दबाव ट्रांसमीटर | |||||||

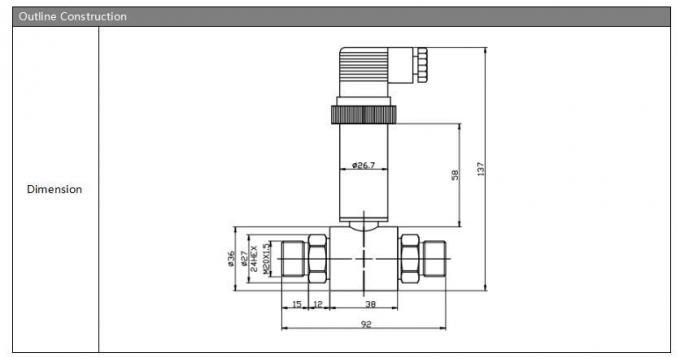

| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa...~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

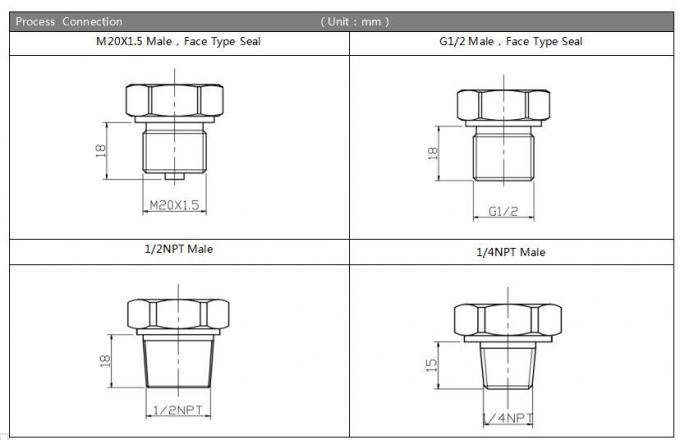

| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
| प्रश्न और उत्तर |
उत्तर: आम तौर पर, मैं कार्डबोर्ड के बक्से पैकिंग करता हूँ।
प्रश्न 2. आप अपनी व्यापार शर्तें और भुगतान शर्तें क्या स्वीकार कर सकते हैं?
A: व्यापार शर्तेंः EXW, FOB, CFR, CIF आपके लिए सुविधाजनक भुगतान शर्तेंः 100% टी / टी या क्रेडिट कार्ड या पेपैल शिपमेंट से पहले अग्रिम
प्रश्न 3. आपकी डिलीवरी का समय क्या है?
एकः सामान्यतः मानक प्रकारः आदेश की पुष्टि के बाद 6-7 कार्यदिवस। गैर-मानक प्रकारः आदेश की पुष्टि के बाद 8-10 कार्यदिवस।
Q4. आपका MOQ क्या है?
एः हमारे पास कोई MOQ मांग नहीं है, परीक्षण उद्देश्य के लिए पहले 1 टुकड़ा स्वीकार्य है।
प्रश्न 5. आप अच्छी उत्पाद गुणवत्ता कैसे सुनिश्चित करते हैं?
एकः हम एक पूर्ण गुणवत्ता नियंत्रण प्रणाली है; हमारे सभी उत्पादों को पूरी तरह से हमारे ग्राहकों को जहाज से पहले IQC, OQC विभागों द्वारा जाँच कर रहे हैं।
प्रश्न 6. आपका उद्धरण कब तक वैध रहेगा?
उत्तर: हमारा उद्धरण 12 महीने के लिए मान्य है।
Q7. क्या आप OEM ब्रांड स्वीकार कर सकते हैं?
एकः हाँ, हम अतिरिक्त शुल्क के बिना OEM ब्रांड स्वीकार कर सकते हैं।
प्रश्न 8. आपके उत्पाद की वारंटी कितनी है?
एकः गुणवत्ता समस्या के लिए 7 दिन की प्रतिस्थापन और 12 महीने की मरम्मत निःशुल्क।
प्रश्न 9. माल कैसे पहुंचाया जाता है?
उत्तर: हम माल को डीएचएल, टीएनटी, यूपीएस, एसएफ, ईएमएस द्वारा प्रीपेड फ्रेट के लिए भेज सकते हैं।
प्रश्न 10. क्या आप नमूने के अनुसार उत्पादन कर सकते हैं?
एकः हाँ, हम अपने नमूनों या तकनीकी चित्रों द्वारा उत्पादन कर सकते हैं.A: 7 दिनों की प्रतिस्थापन और 12 महीने की मरम्मत गुणवत्ता की समस्या के लिए निः शुल्क.
