| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP93420DII |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP93420D-III | दबाव प्रकार: | अंतर दबाव |
|---|---|---|---|
| परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग | विनिर्देश: | 10kpa~2Mpa |
| उत्पत्ति: | चीन | एचएस कोड: | 9026201090 |
| आपूर्ति की क्षमता: | 20000 पीसी / वर्ष | प्रकार: | दबाव अंतर प्रेषक |
| मापने का माध्यम: | तरल या गैस | सटीकता ग्रेड: | 0.25%,0.5% |
| दबाव सीमा: | 0-10kpa...~2MPa | आईपी रेटिंग: | IP65 |
| अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> | ||
| प्रमुखता देना: | अंतर दबाव स्तर ट्रांसमीटर RoHs,BP93420DII ट्रांसमीटर डीपी,एलईडी डिस्प्ले के साथ RoHs ट्रांसमीटर डीपी |
||

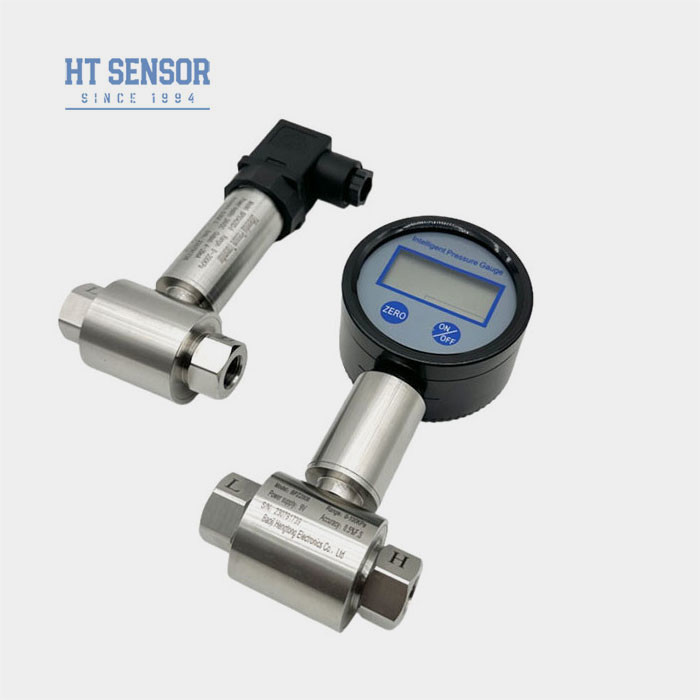

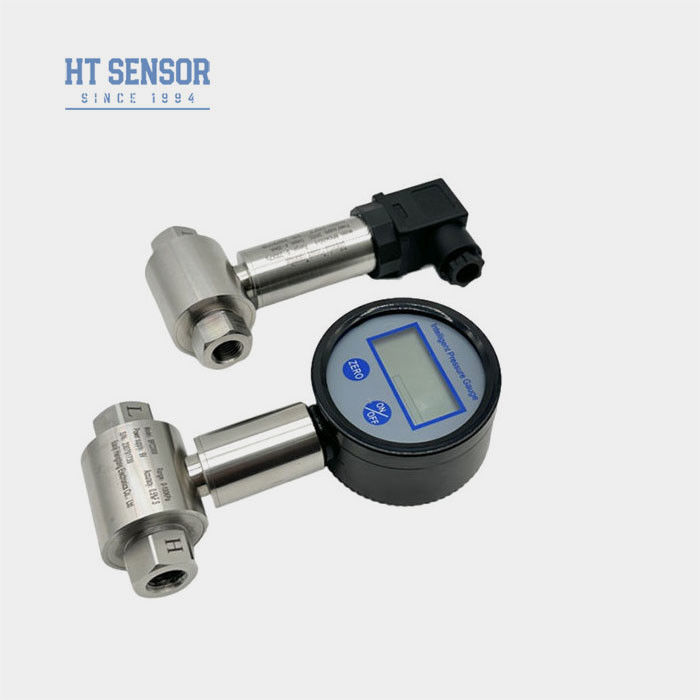

BP93420DII अंतर दबाव ट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचय:
BP93420DII अंतर दबाव ट्रांसमीटर में द्रव के दोनों ओर लगाए गए दो विसारित सिलिकॉन सेंसर होते हैं। जब द्रव ट्रांसमीटर से गुजरता है,यह दोनों पक्षों पर अलग दबाव पैदा करेगा, जिसके परिणामस्वरूप सेंसर के अंदर ट्रांजिस्टर संरचना का एक छोटा सा विरूपण होगा, जिससे सेंसर के अंदर प्रतिरोध मूल्य में परिवर्तन होगा,और फिर संबंधित विद्युत संकेत उत्पादनअंतर दबाव सेंसर के आउटपुट सिग्नल के अनुसार द्रव के अंतर दबाव मूल्य की सटीक गणना की जा सकती है।
उत्पाद की विशेषताएं:
1. ट्रांसमीटर में स्टेनलेस स्टील संरचनात्मक डिजाइन है, जिससे यह कॉम्पैक्ट हैऔर स्थापित करने के लिए आसान
2यह सख्त तापमान मुआवजे और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
3विद्युत इंटरफ़ेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदन:
1. पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों के पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
2औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, केमिकल, धातु विज्ञान, बिजली उत्पादन और हाइड्रोलॉजी में लागू होता है
3पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन मापदंड | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँ |

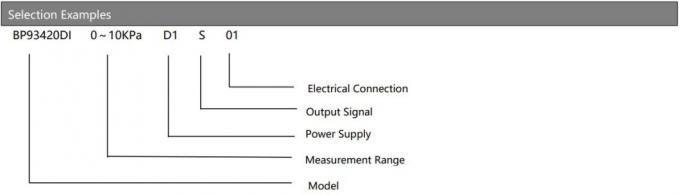

| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||

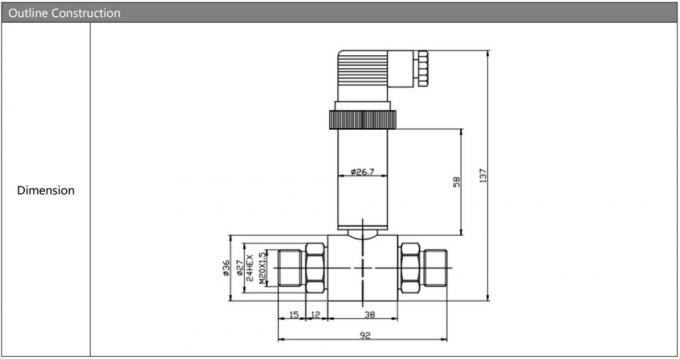

| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa...~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

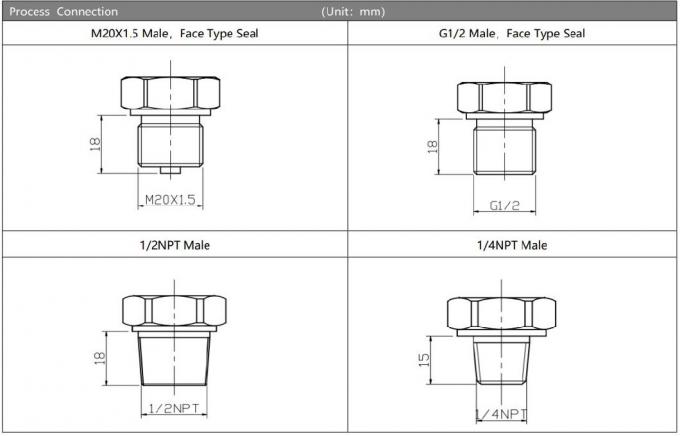

| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||

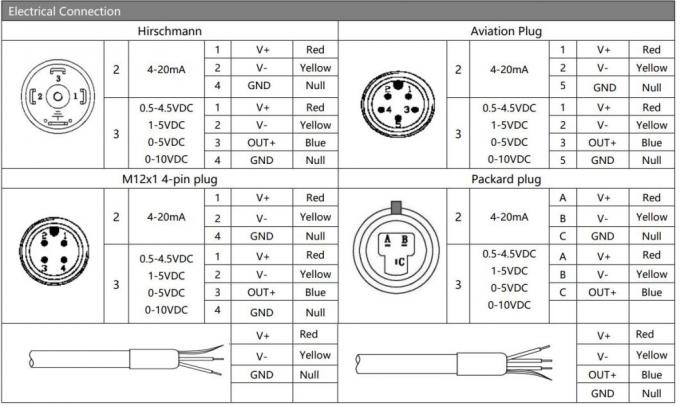

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
