| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP93420DII |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP93420DII | भंडारण अस्थायी।: | -40 ~ 100 ℃ |
|---|---|---|---|
| दबाव प्रकार: | अंतर दबाव | संचालन तापमान।: | -30 ~ 80 ℃ |
| दीर्घकालिक स्थिरता: | ±0.2% एफ.एस./वर्ष ((>200kpa) | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| उत्पत्ति: | चीन | एचएस कोड: | 9026201090 |
| आपूर्ति की क्षमता: | 20000 पीसी / वर्ष | मापने का माध्यम: | गैस या तरल |
| सटीकता ग्रेड: | 0.25%,0.5% | आईपी रेटिंग: | IP65 |
| प्रमुखता देना: | OEM अंतर दबाव ट्रांसमीटर,2 एमपीए तेल से भरा अंतर दबाव ट्रांसमीटर,2 एमपीए अंतर दबाव ट्रांसमीटर उच्च परिशुद्धता |
||

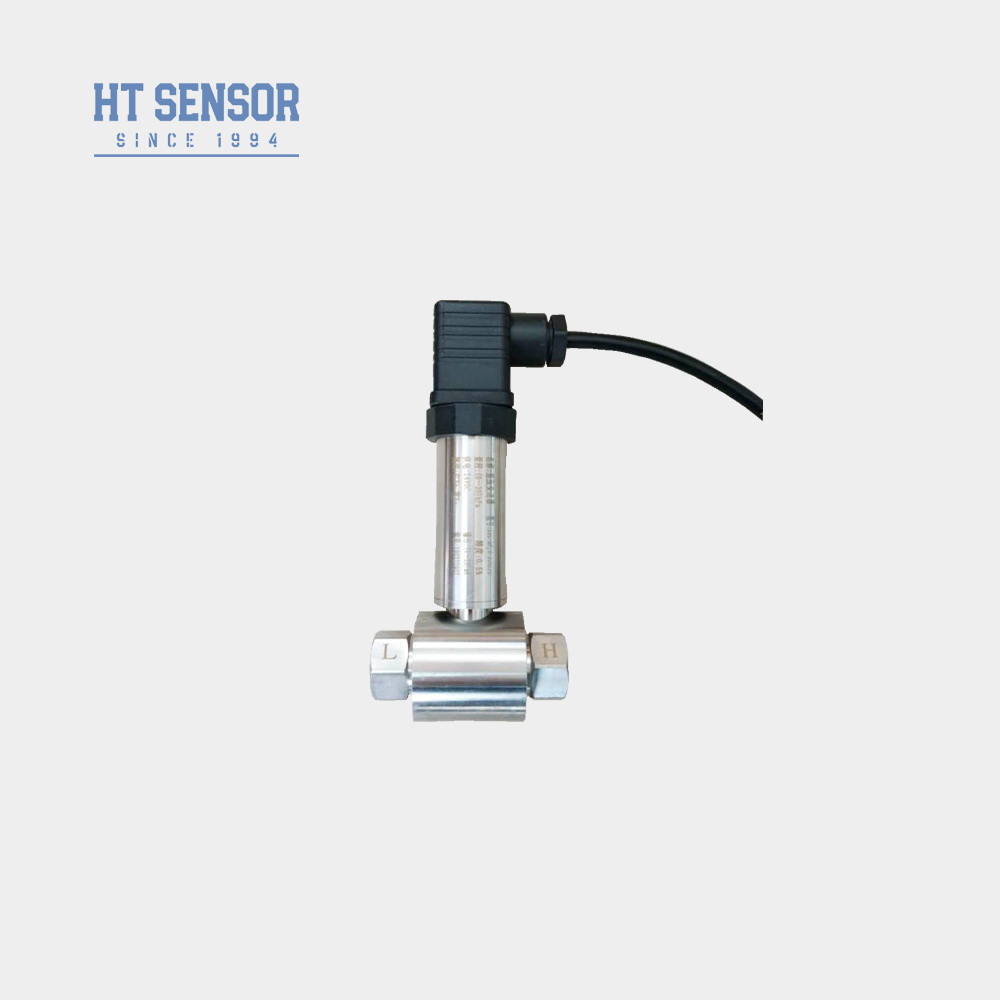

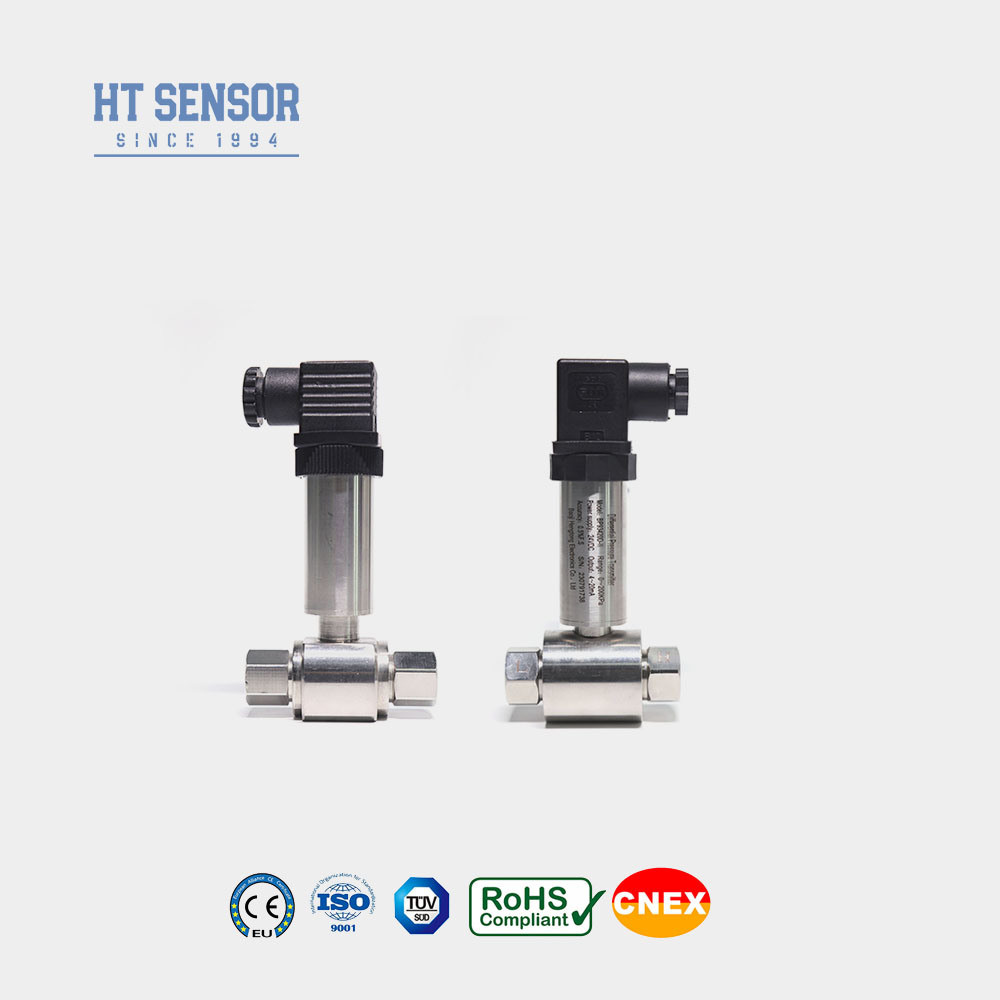

BP93420DII अंतर दबाव ट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचय:
BP93420DII अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है.जब मापने के माध्यम के अंतर दबाव सेंसर के दोनों सिरों पर घुमावदार डायाफ्राम पर कार्य करता है, सेंसर चिप पर व्हीटस्टोन ब्रिज से आउटपुट सिग्नल अंतर दबाव के साथ एक अच्छा रैखिक संबंध प्रदर्शित करता है, जिससे अंतर दबाव का सटीक माप संभव हो जाता है।यह पेट्रोलियम जैसे उद्योगों में विभिन्न गैस और तरल अंतर दबाव माप के लिए उपयुक्त है, रासायनिक, बिजली और पाइपलाइन अनुप्रयोगों के लिए हाइड्रोलॉजी।उत्पाद की विशेषताएं:
1उच्च परिशुद्धताः अंतर दबाव प्रेषक उच्च परिशुद्धता अंतर दबाव माप परिणाम प्रदान करने के लिए फैल सिलिकॉन सेंसर प्रौद्योगिकी का उपयोग करता है,उच्च अंतर दबाव आवश्यकताओं के साथ अनुप्रयोगों के लिए उपयुक्त.
2. व्यापक माप सीमाःअंतर दबाव ट्रांसमीटर एक बड़े अंतर दबाव रेंज के लिए अनुकूलित किया जा सकता है और विभिन्न अनुप्रयोगों की जरूरतों को पूरा करने के लिए छोटे या बड़े अंतर दबाव मूल्यों को माप सकते हैं.
3- मजबूत संक्षारण प्रतिरोध: पीज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन डिफरेंशियल प्रेशर ट्रांसमीटर संक्षारण प्रतिरोधी सामग्री से बना है।जो विभिन्न संक्षारक माध्यमों के माप के लिए अनुकूल हो सकता है और मजबूत संक्षारण प्रतिरोध है.
4. हस्तक्षेप विरोधी क्षमताः ट्रांसमीटर में हस्तक्षेप विरोधी क्षमता है, जटिल औद्योगिक वातावरण में स्थिर रूप से काम कर सकता है, और अंतर दबाव को सटीक रूप से माप सकता है।
5उच्च तापमान अनुकूलन क्षमताः पीज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन डिफरेंशियल प्रेशर ट्रांसमीटर उच्च तापमान वातावरण के अनुकूल हो सकता है, उच्च तापमान प्रतिरोध प्रदर्शन है,उच्च तापमान मीडिया अंतर दबाव माप के लिए उपयुक्त.
तेज़ प्रतिक्रिया: ट्रांसमीटर में तेज़ प्रतिक्रिया की विशेषता है और वास्तविक समय में अंतर दबाव परिवर्तनों की निगरानी और प्रतिक्रिया कर सकता है।
6आसान रखरखावः पिज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन डिफरेंशियल प्रेशर ट्रांसमीटर आमतौर पर सरल निर्माण और आसान रखरखाव डिजाइन के होते हैं।रखरखाव और रखरखाव की लागत और प्रयास में कमी.
7कई आउटपुट सिग्नल विकल्पः ट्रांसमीटर विभिन्न नियंत्रण प्रणाली आवश्यकताओं के अनुकूल होने के लिए विभिन्न आउटपुट सिग्नल विकल्प प्रदान कर सकता है, जैसे कि 4-20mA, 0-5V, आदि।
8उच्च विश्वसनीयता: पीज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन डिफरेंशियल प्रेशर ट्रांसमीटर में उच्च स्तर की विश्वसनीयता और स्थिरता होती है और लंबे समय तक स्थिर रूप से काम कर सकते हैं।रखरखाव और प्रतिस्थापन की आवृत्ति को कम करना.
आवेदन:
1. पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों के पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
2औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, केमिकल, धातु विज्ञान, बिजली उत्पादन और हाइड्रोलॉजी में लागू होता है
3पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन मापदंड | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँ |
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10 केपीए...~2 एमपीए | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
