| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BH93420-3051 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| Model NO.: | BH93420-3051 | Power: | 24VDC |
|---|---|---|---|
| Output: | 4-20mA With display | Cable: | PE,PU,PTFE |
| सटीकता: | ≤0.5%F.S | Diaphragm Material: | 316L Stainess Steel |
| ट्रेडमार्क: | एचटी सेंसर | Origin: | Shaan Xi |
| एचएस कोड: | 90261000 | Type: | Submersible water level transmitter sensor |
| प्रमुखता देना: | एलसीडी डिस्प्ले जल स्तर सेंसर 24 वीडीसी,एलईडी डिस्प्ले जल स्तर सेंसर 24 वीडीसी,24 वीडीसी पनडुब्बी स्तर ट्रांसमीटर |
||

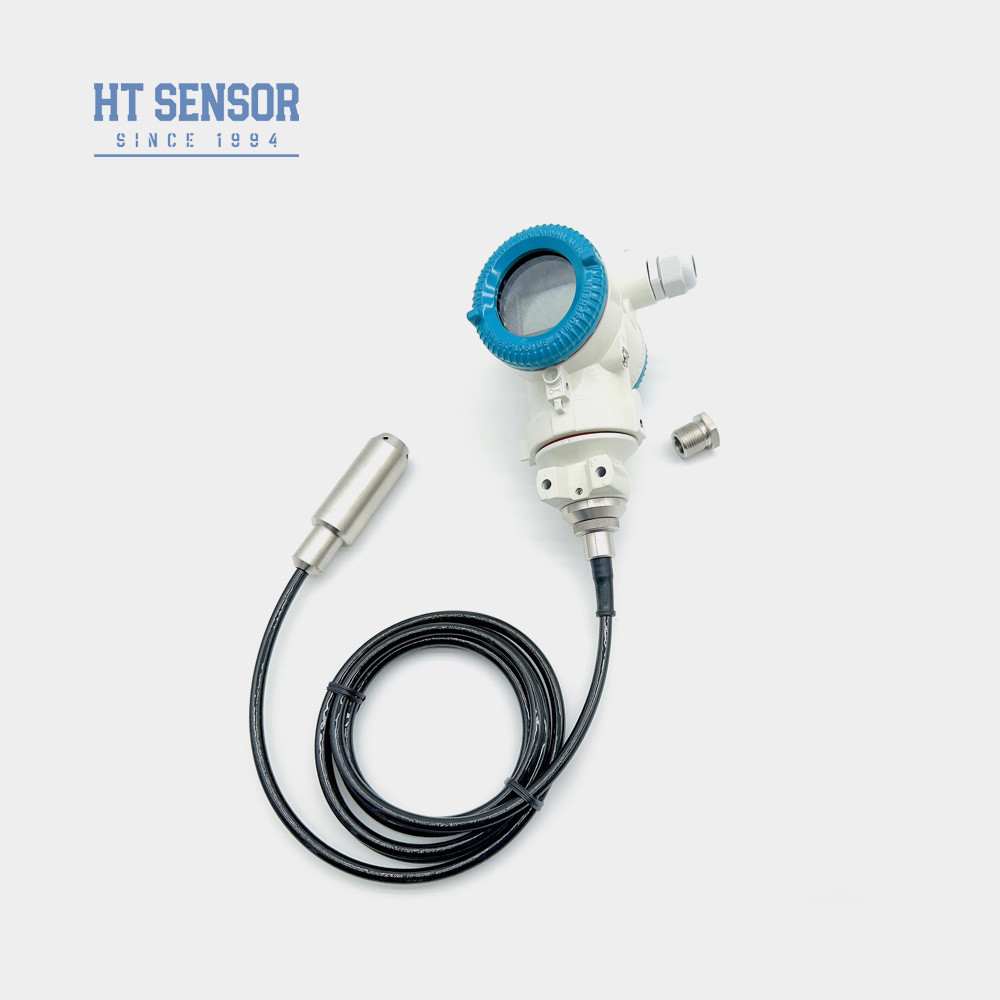

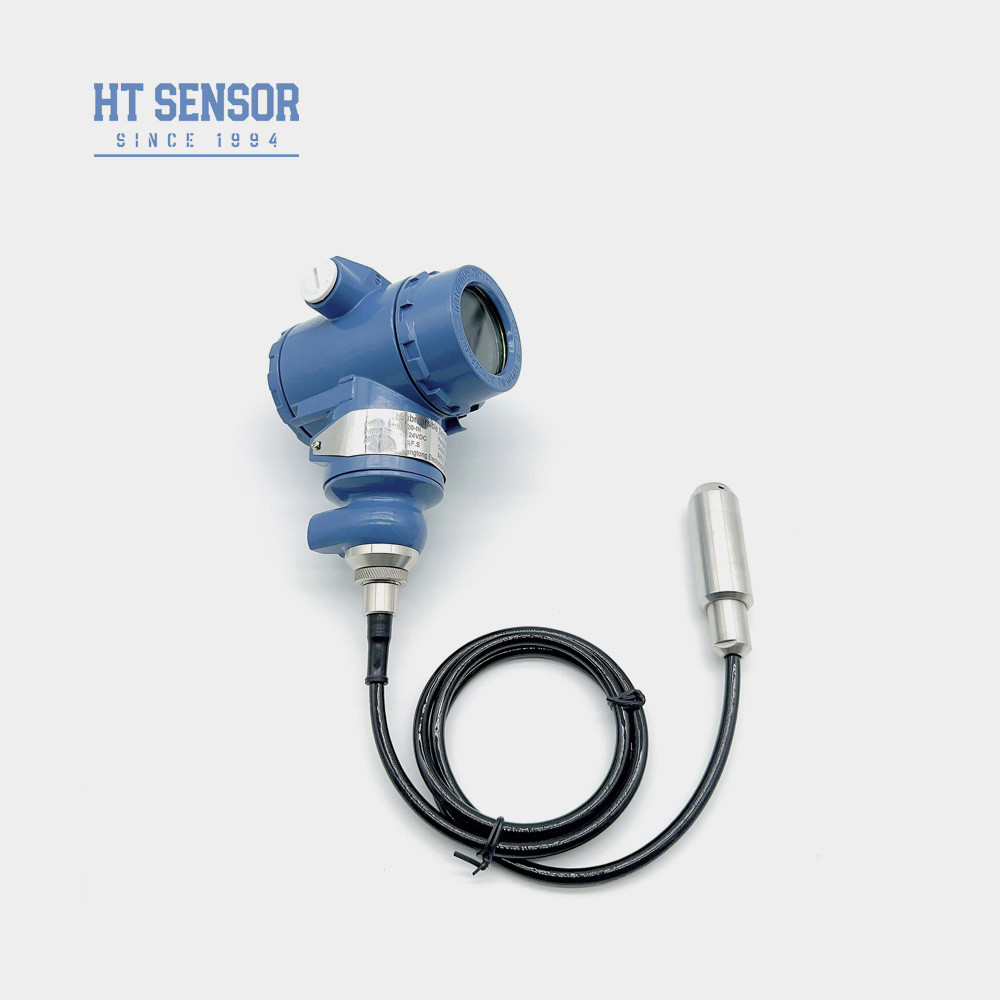

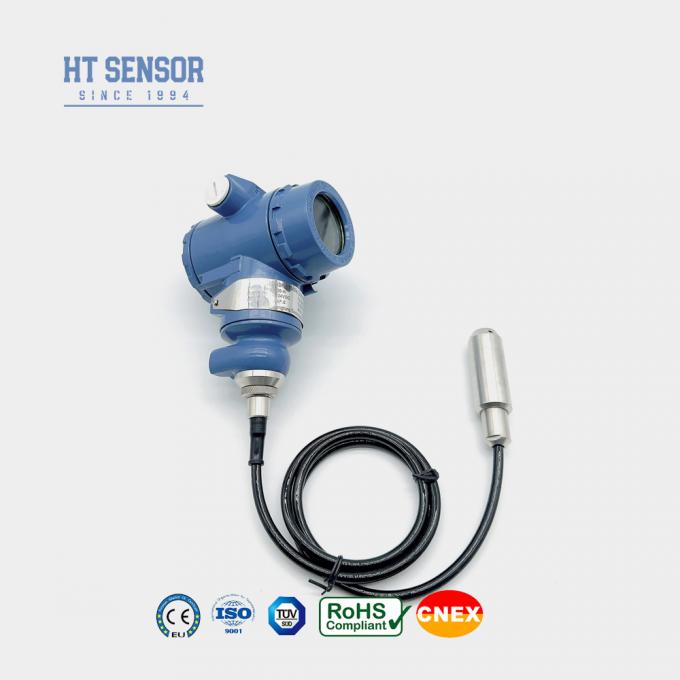

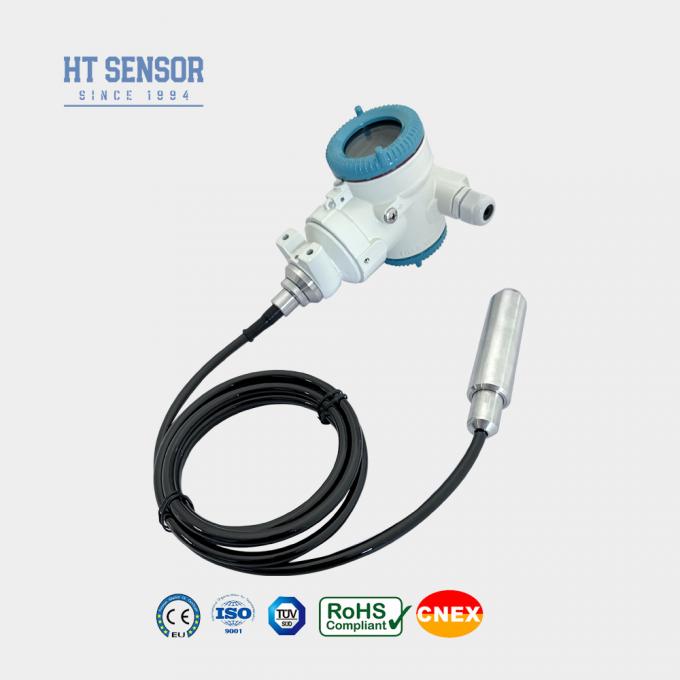

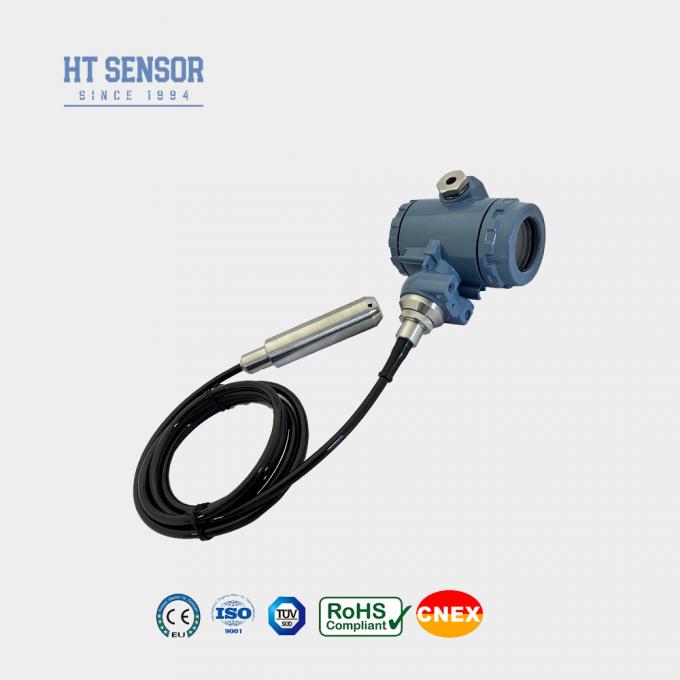

बीH93420-3051 Wआटर स्तरटीरैंसमिटर सेंसर
जल स्तर प्रेषक सेंसर का परिचयः
BH93420-3051 जल स्तर ट्रांसमीटर एक संकेत मापने तत्व के रूप में उच्च परिशुद्धता piezoresistive फैल सिलिकॉन दबाव सेंसर से लैस है।द्रव स्तर को मापने के लिए हाइड्रोस्टैटिक के सिद्धांत का उपयोग दबाव सेंसर का एक महत्वपूर्ण अनुप्रयोग है. तरल स्तर सेंसर एक आउटपुट के लिए एक विद्युत संकेत के रूप में तरल स्तर की ऊंचाई परिवर्तित करता है. हम पीएलसी जैसे विद्युत संकेत संसाधित कर सकते हैंस्तर की ऊंचाई को आउटपुट करने के लिए डेटा कलेक्टर या पेशेवर डिस्प्ले.
| प्रदर्शन मापदंड जल स्तर प्रेषक सेंसर का | |
| माप सीमा | 0~10 मीटर...400 मीटर |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤ 2X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.15% एफ.एस. /वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC (0-1m) . 0-2 मीटर); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| झटका | 100 ग्राम |
| आवास सामग्री | कास्ट एल्यूमीनियम, l1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.5Kg (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन, पीटीएफई केबल |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 15~30 वीडीसी | 2/3/4 तार |
| RS485 संचार प्रोटोकॉल | 4 तार |

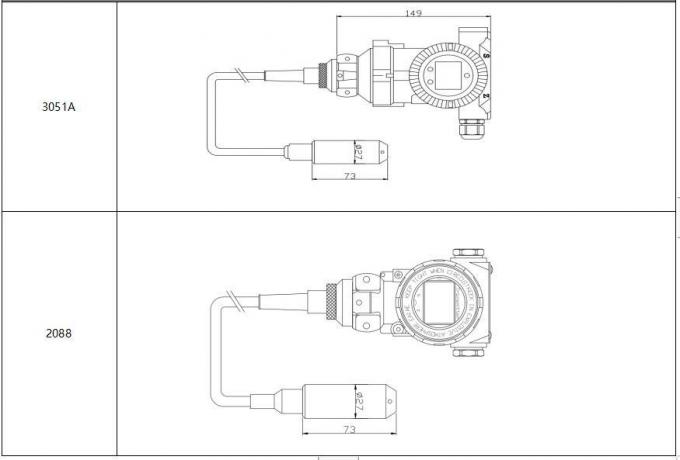

| रूपरेखा निर्माण |

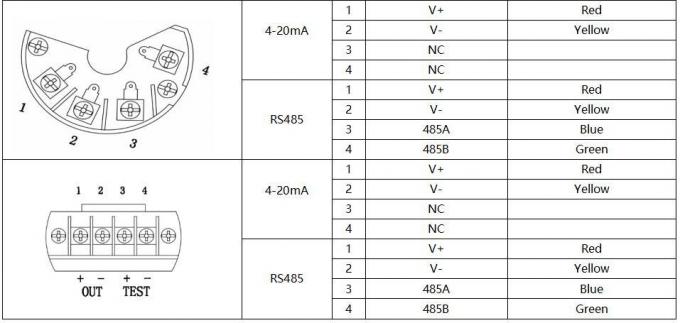

| विद्युत कनेक्शन |

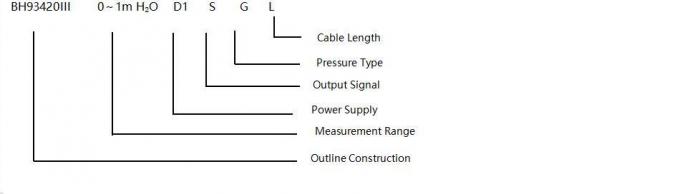

| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1चयन में, कृपया सुनिश्चित करें कि परीक्षण किया गया माध्यम उसके संपर्क में उत्पाद भागों के साथ संगत है।
2. डिफ़ॉल्ट माध्यम पानी है और घनत्व है1000 किलोग्राम/मी3यदि मापने का माध्यम अन्य तरल पदार्थ या पानी है, जिसमें अलग-अलग घनत्व है, तो अधिक सटीक माप के लिए मापने के माध्यम का घनत्व प्रदान किया जाना चाहिए।
3- मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप के लिए, कृपया हमारी कंपनी को विस्तृत जानकारी प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
| आदेश मार्गदर्शक | ||||||||||
| BH93420 | कोड | रूपरेखा निर्माण | ||||||||
| III | 2088 आवास के साथ तरल स्तर ट्रांसमीटर | |||||||||
| माप सीमा | 0~10m...400mH2O | |||||||||
| कोड | विद्युत आपूर्ति | |||||||||
| डी1 | 24 वीडीसी | |||||||||
| कोड | आउटपुट सिग्नल | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| कोड | विद्युत कनेक्शन | |||||||||
| बी5 | 2088 के साथ प्रदर्शित करना | |||||||||
| B6 | 3051A | |||||||||
| कोड | दबाव प्रकार | |||||||||
| जी | गेज दबाव | |||||||||
| ए | पूर्ण दबाव | |||||||||
| एस | सीलबंद संदर्भ दबाव | |||||||||
| कोड | सामग्री | |||||||||
| 01 | 304 स्टेनलेस स्टील | |||||||||
| 02 | 316L स्टेनलेस स्टील | |||||||||
| कोड | केबल सामग्री | |||||||||
| C1 | पीई | |||||||||
| C2 | पीयू | |||||||||
| C3 | पीटीएफई | |||||||||
