| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BHZ93420-III |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| डिजाइन: | अनुकूलित स्वीकार करें | केबल: | पीई, पीयू, पीटीएफई |
|---|---|---|---|
| शुद्धता: | 0.25%,00.3%, 0.5% | डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील |
| शुद्ध भारित: | 1.6 किग्रा | ट्रेडमार्क: | एचटी सेंसर |
| उत्पत्ति: | शान शी | एचएस कोड: | 90261000 |
| प्रकार: | सिलिकॉन पीज़ोरेसिस्टिव प्रकार | दबाव सीमा: | 0-1m-400 H2O |
| डिस्प्ले प्रकार: | एलईडी | सटीकता ग्रेड: | 0.1%,0.25% |
| आईपी रेटिंग: | IP68 | ||
| प्रमुखता देना: | BHZ93420-III तरल स्तर सेंसर ट्रांसमीटर,तरल स्तर सेंसर ट्रांसमीटर 0.1% सटीकता,RoHs जल स्तर सेंसर 4 20ma |
||

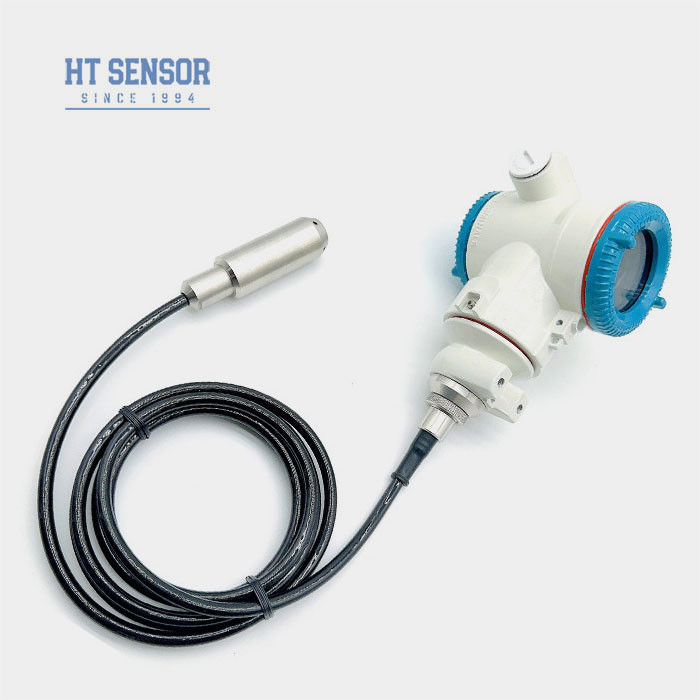

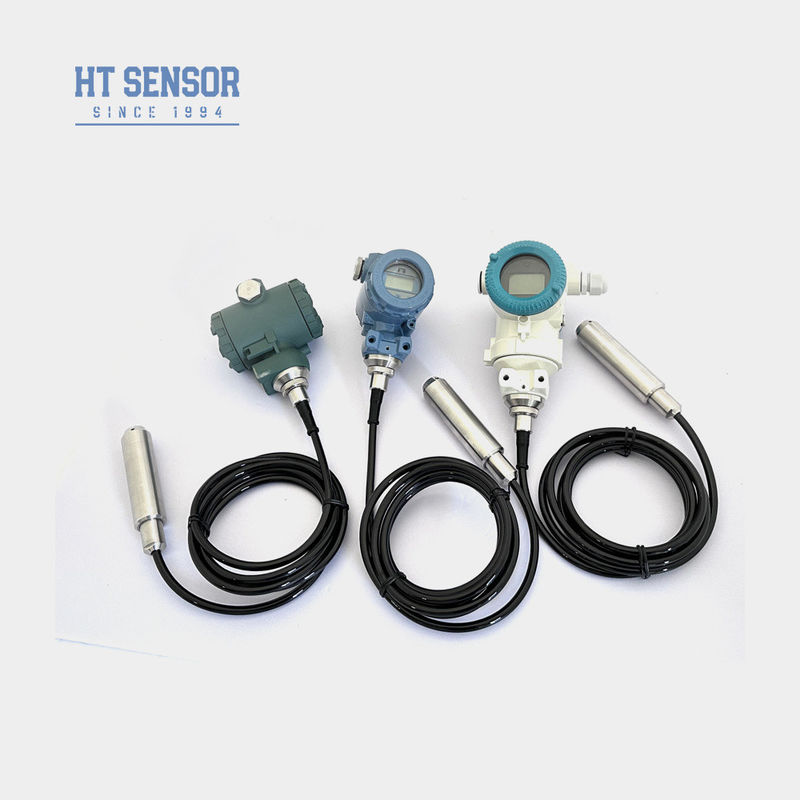

बीHZ93420III बुद्धिमान तरल पदार्थ स्तरटीरैंसमिटर
परिचय:
BHZ93420-III सम्मिलन प्रकार बुद्धिमान तरल स्तर ट्रांसमीटर एक उच्च परिशुद्धता से लैस है इसके सिग्नल मापने वाले तत्व के रूप में पिज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर। यह स्थिर दबाव को मापता है, जो तरल स्तर के सीधे आनुपातिक है।ट्रांसमीटर डिजिटल सिग्नल ट्रांसमिशन और दो तरफ़ा संचार प्राप्त करने के लिए HART संचार प्रोटोकॉल का उपयोग करता है
बुद्धिमान तरल स्तर प्रेषक में अंतर्निहित डेटा प्रसंस्करण और विश्लेषण कार्य है, जो तरल स्तर डेटा को संसाधित, गणना और विश्लेषण कर सकता है। उदाहरण के लिए, तरल स्तर प्रवृत्ति विश्लेषण,अलार्म सेटिंग्स और विसंगति का पता लगाने किया जा सकता है
उत्पाद की विशेषताएं:
प्रदर्शन पैरामीटरः
| माप सीमा | 0~1m...400mH2O |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤ 2X नामित सीमा |
| सटीकता @ 25oC | ±0.1% (सामान्य) ±0.2% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.15% एफ.एस. /वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC (0-1m) . 0-2 मीटर); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| झटका | 100 ग्राम |
| आवास सामग्री | कास्ट एल्यूमीनियम, स्टेनलेस स्टील 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.6 किलोग्राम (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन, पीटीएफई केबल |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA हार्ट के साथ | 15~30 वीडीसी | 2 तार |

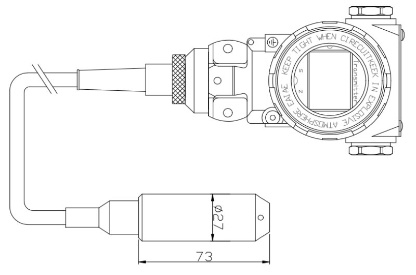

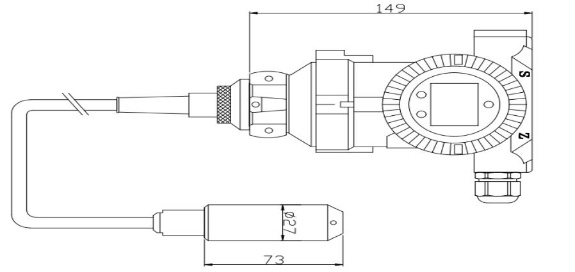

| रूपरेखा निर्माण: | |
| 2088 |
 |
| 3051A |  |
| 3051 |  |
| विद्युत कनेक्शनः | ||||
 |
4-20mA (हर्ट) |
1 | वी+ | लाल |
| 2 | वी- | पीला | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (हर्ट) |
1 | वी+ | लाल |
| 2 | वी- | पीला | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (हर्ट) |
1 | वी+ | लाल |
| 2 | वी- | पीला | ||
| 3 | जीएनडी | |||
| 4 | NC | |||

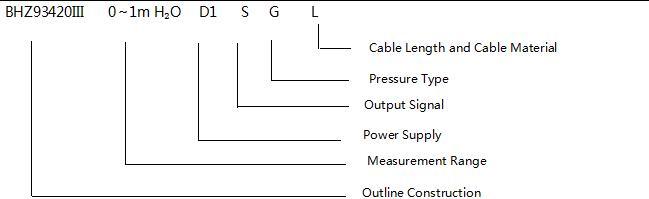

| चयन उदाहरण: |
आदेश देने के लिए टिप्सः
1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।
आदेश मार्गदर्शक:
| BHZ93420 | कोड | रूपरेखा निर्माण | ||||||||
| III | बुद्धिमान तरल स्तर ट्रांसमीटर | |||||||||
| माप सीमा | 0~10 मीटर...400 मीटर | |||||||||
| कोड | विद्युत आपूर्ति | |||||||||
| डी1 | 24 वीडीसी | |||||||||
| कोड | आउटपुट सिग्नल | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCके साथHकला | |||||||
| कोड | विद्युत कनेक्शन | |||||||||
| बी4 | 2088 के साथ प्रदर्शित करना | |||||||||
| बी5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| कोड | दबाव प्रकार | |||||||||
| जी | गेज दबाव | |||||||||
| ए | पूर्ण दबाव | |||||||||
| एस | सीलबंद संदर्भ दबाव | |||||||||
| कोड | केबल सामग्री | |||||||||
| C1 | पीई | |||||||||
| C2 | पीयू | |||||||||
| C3 | पीटीएफई | |||||||||
