BHZ93420-III सीरीज तरल स्तर सेंसर 316L दबाव ट्रांसमीटर हार्ट समझौता
Product Details
| मॉडल नं.: | BHZ93420-III | डिजाइन: | अनुकूलित स्वीकार करें |
|---|---|---|---|
| केबल: | पीई, पीयू, पीटीएफई | शुद्धता: | 0.25%,00.3%, 0.5% |
| डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील | शुद्ध भारित: | 1.6 किग्रा |
| परिवहन पैकेज: | कार्टून | ट्रेडमार्क: | एचटी सेंसर |
| उत्पत्ति: | शान शी | एचएस कोड: | 90261000 |
| आपूर्ति की क्षमता: | 500-1000 | प्रकार: | सिलिकॉन पीज़ोरेसिस्टिव प्रकार |
| संरचना डिजाइन: | निवेष का प्रकार | डिस्प्ले प्रकार: | एलईडी |
| सटीकता ग्रेड: | 0.1%,0.25% | आईपी रेटिंग: | IP68 |
| प्रमुखता देना |
BHZ93420-III सीरीज तरल स्तर सेंसर,तरल स्तर सेंसर 316L,316L दबाव ट्रांसमीटर हार्ट समझौता |
||
Product Description

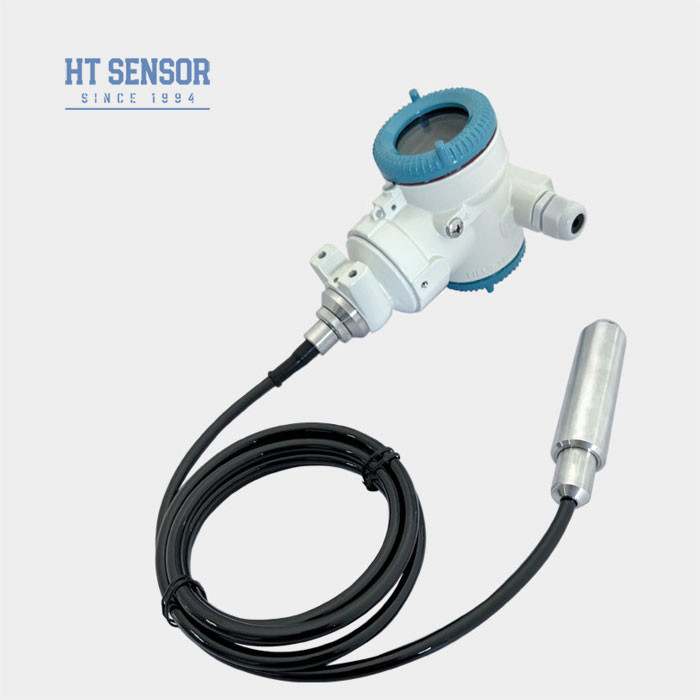

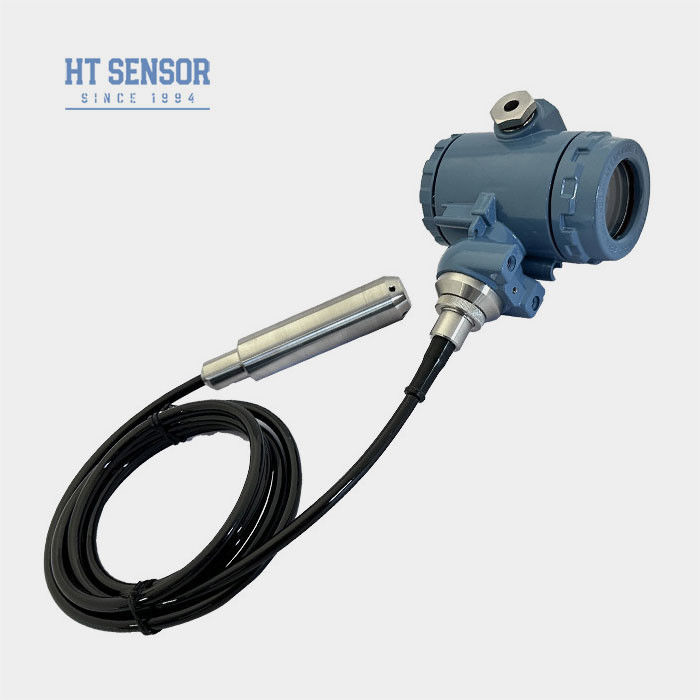

एचटी BHZ93420-III सीरीज HART समझौते के साथ तरल स्तर ट्रांसमीटर
बीHZ93420IIILतरल स्तरटीरैंसमिटर
परिचय:
BHZ93420-III सम्मिलन प्रकार बुद्धिमान तरल स्तर ट्रांसमीटर एक उच्च परिशुद्धता से लैस है इसके सिग्नल मापने वाले तत्व के रूप में पिज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर। यह स्थिर दबाव को मापता है, जो तरल स्तर के सीधे आनुपातिक है।ट्रांसमीटर डिजिटल सिग्नल ट्रांसमिशन और दो तरफ़ा संचार प्राप्त करने के लिए HART संचार प्रोटोकॉल का उपयोग करता है.
एलईडी/एलसीडी डिस्प्ले इनपुट तरल स्तर ट्रांसमीटर को तरल स्तर मूल्य, अलार्म स्थिति, कार्य स्थिति, इकाई स्विचिंग और विन्यास मापदंडों सहित कार्यों के साथ लेपित किया जाना चाहिए।ताकि उपयोगकर्ताओं को सहज रूप से समझने और तरल स्तर ट्रांसमीटर संचालित कर सकते हैं
उत्पाद की विशेषताएं:
- प्रदर्शन क्षमता के साथ HART संचार प्रोटोकॉल आउटपुट
- उच्च सटीकता और उत्कृष्ट स्थिरता
- विस्फोट प्रतिरोधी रेटिंगः ExiaIICT6
- उच्च सुरक्षा स्तर, IP68
- पीई, पीटीएफटी, पीयू केबल उपलब्ध
- कई संरचनाएं उपलब्ध हैं, जो ग्राहकों की विभिन्न आवश्यकताओं को पूरा करती हैं
- 316LSS के साथ संगत,गैर संक्षारक तरल पदार्थ
- विभिन्न अनुप्रयोगों जैसे सीवेज, औद्योगिक और नगरपालिका जल, जल टैंक, कुओं, नदियों, समुद्री जल, झीलों आदि में जल स्तर की निगरानी
- डीजल, ईंधन और अन्य तेल टैंक स्तर की निगरानी
प्रदर्शन पैरामीटरः
| माप सीमा | 010m...400mH2O |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤ 2X नामित सीमा |
| सटीकता @ 25°C | ±0.1% (सामान्य) ±0.2% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.15% एफ.एस. /वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C (0-1m. 0-2m); 0-70°C |
| परिचालन तापमान | -20~80°C |
| भंडारण तापमान | -30~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| झटका | 100 ग्राम |
| आवास सामग्री | कास्ट एल्यूमीनियम, स्टेनलेस स्टील 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | 100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.6 किलो (केबल के बिना) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन, पीटीएफई केबल |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| हार्ट के साथ 4×20mA | 15 ¢ 30 वीडीसी | 2 तार |

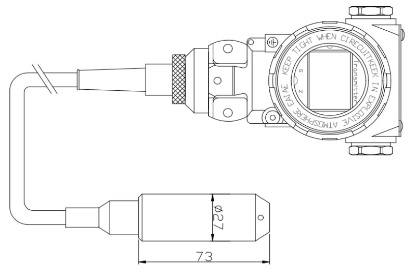

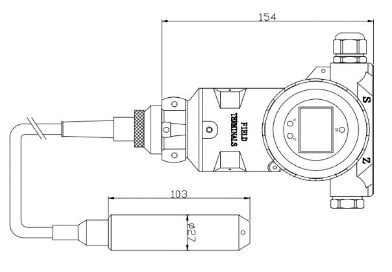

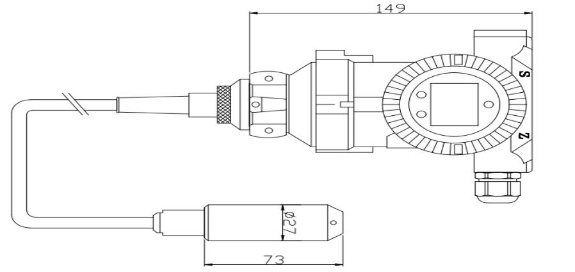

| रूपरेखा निर्माण | |
| 2088 |
|
| 3051A | |
| 3051 | |
| विद्युत कनेक्शन | ||||
|
4-20mA (हर्ट) |
1 | वी+ | लाल |
| 2 | वी- | पीला | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (हर्ट) |
1 | वी+ | लाल |
| 2 | वी- | पीला | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (हर्ट) |
1 | वी+ | लाल |
| 2 | वी- | पीला | ||
| 3 | जीएनडी | |||
| 4 | NC | |||
| चयनित उदाहरण |
आदेश देने के लिए टिप्सः
1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।

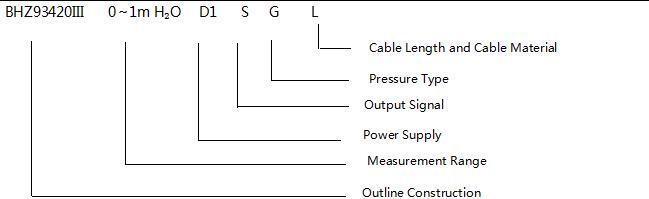

मार्गदर्शकक्रम:
| BHZ93420 | कोड | रूपरेखा निर्माण | ||||||||
| III | बुद्धिमान तरल स्तर ट्रांसमीटर | |||||||||
| माप सीमा | 0~10 मीटर...400 मीटर | |||||||||
| कोड | विद्युत आपूर्ति | |||||||||
| डी1 | 24 वीडीसी | |||||||||
| कोड | आउटपुट सिग्नल | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCके साथHकला | |||||||
| कोड | विद्युत कनेक्शन | |||||||||
| बी4 | 2088 के साथ प्रदर्शित करना | |||||||||
| बी5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| कोड | दबाव प्रकार | |||||||||
| जी | गेज दबाव | |||||||||
| ए | पूर्ण दबाव | |||||||||
| एस | सीलबंद संदर्भ दबाव | |||||||||
| कोड | केबल सामग्री | |||||||||
| C1 | पीई | |||||||||
| C2 | पीयू | |||||||||
| C3 | पीटीएफई | |||||||||
