| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BH93420-आईटी |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BH93420-आईटी | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| स्थिरता: | ±0.1% एफ.एस./वर्ष (टाइप) | मुआवजा टेम्प.: | 0 ~ 70 ℃ |
| डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील | शुद्ध भारित: | 0.3 किग्रा |
| उत्पत्ति: | शान शी | एचएस कोड: | 90261000 |
| प्रकार: | सिलिकॉन पीज़ोरेसिस्टिव प्रकार | संरचना डिजाइन: | धागा प्रकार |
| सटीकता ग्रेड: | 0.25%,0.5% | आईपी रेटिंग: | IP68 |
| प्रमुखता देना: | BH93420-IT पानी के टैंक के स्तर के दबाव सेंसर,पानी के टैंक के स्तर के दबाव सेंसर SS304,SS304 पानी के दबाव स्तर सेंसर |
||
बीH93420मैंT जल स्तर प्रेषक
जल स्तर प्रेषक का परिचय:
BH93420-IT जल स्तर ट्रांसमीटर HT श्रृंखला उच्च परिशुद्धता पीज़ोरेसिटिव का उपयोग करता है इसमें एक पूर्णतः वेल्डेड स्टेनलेस स्टील के आवास, हेक्सागोनल और वाटर गाइड हेड डिजाइन से लैस है, और वाटरप्रूफ सीलिंग तकनीक का उपयोग किया जाता है।यह डिजाइन इसे विभिन्न ग्राहक स्थापना आवश्यकताओं को पूरा करने और विभिन्न अनुप्रयोग परिदृश्यों के अनुकूल करने में सक्षम बनाता है.
यह पनडुब्बी पिज़ोरेसिटिव सिलिकॉन लेवल ट्रांसमीटर, पानी तरल तेल लेवल सेंसर, 4-20mA लेवल सेंसर। CE प्रमाणित, 4-20mA और 0.5-4.5VDC, 1-5V सिग्नल विकल्प के साथ।यह तरल टैंकों के स्तर माप के लिए लागू होता है, सीवेज, औद्योगिक और शहरी जल, पूल, कुएं, नदियां, समुद्री जल, झीलें आदि।
उत्पाद की विशेषताएं:
प्रदर्शन पैरामीटरः
| माप सीमा | 0~10 मीटर...400 मीटर |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤ 2X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC (0-1m) . 0-2 मीटर ); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| झटका | 100 ग्राम |
| आवास सामग्री | 1Cr18Ni9Ti,316L स्टेनलेस स्टील |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP67, IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3 किलोग्राम (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5 वीडीसी | 5 वीडीसी |

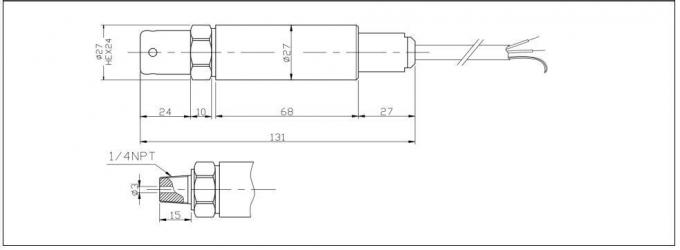

रूपरेखा निर्माण:

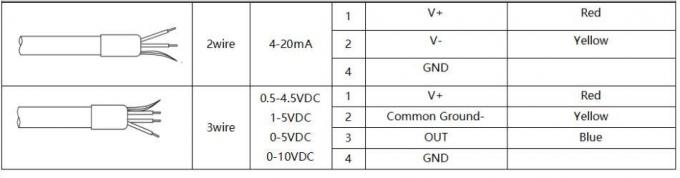

विद्युत कनेक्शनः
आदेश देने के लिए टिप्सः
1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।

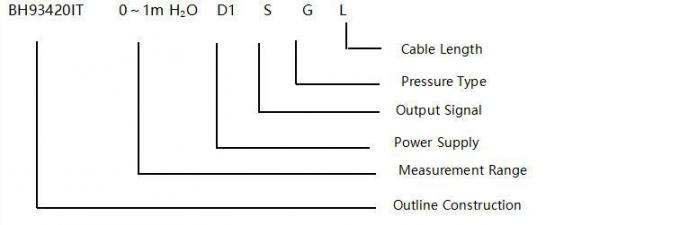

आदेश मार्गदर्शक:
| BH93420 | कोड | रूपरेखा निर्माण | ||||||
| आईटी | दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~10 मीटर...400 मीटर | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| कोड | सामग्री | |||||||
| 01 | 304 स्टेनलेस स्टील | |||||||
| 02 | 316L स्टेनलेस स्टील | |||||||
| कोड | केबल सामग्री | |||||||
| C1 | पीयू | |||||||
| C2 | पीटीएफई | |||||||
