| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BH92430-III |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BH93420-III | आईपी रेटिंग: | IP68 |
|---|---|---|---|
| डिजाइन: | अनुकूलित स्वीकार करें | केबल: | पीई, पीयू, पीटीएफई |
| शुद्धता: | 0.25%, 0.5% | डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील |
| शुद्ध भारित: | 0.3 किग्रा | ट्रेडमार्क: | एचटी सेंसर |
| एचएस कोड: | 90261000 | प्रदर्शन: | एलईडी या एलसीडी |
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार | जांच प्रकार: | जांच प्रकार |
| प्रमुखता देना: | BH93420-III एनालॉग जल स्तर सेंसर,एनालॉग वाटर लेवल सेंसर Piezoresistive,डिस्प्ले के साथ पीज़ोरेसिटिव तरल स्तर ट्रांसमीटर |
||

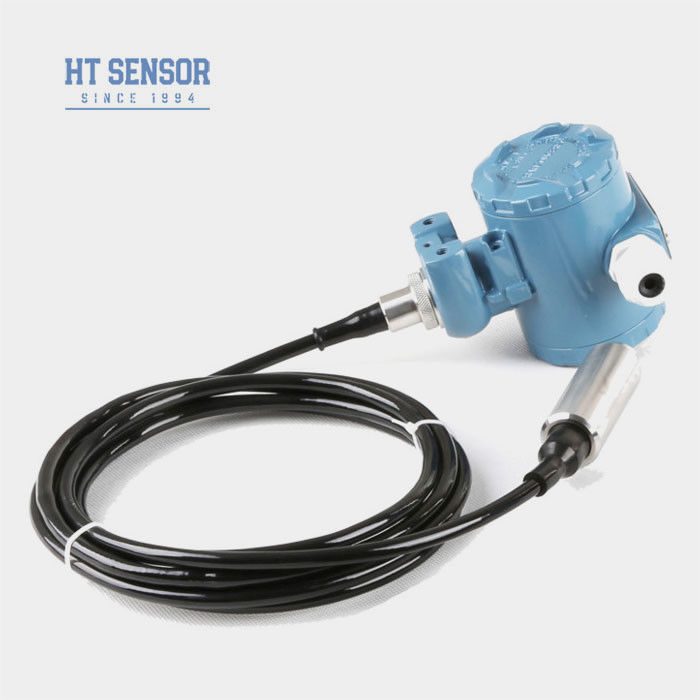

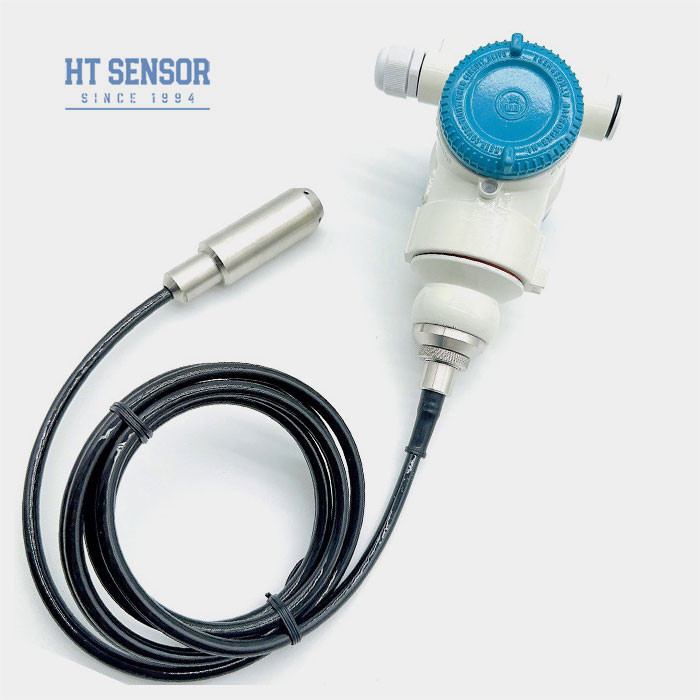

बीH93420IIIWआटर स्तरटीरैंसमिटर
जल स्तर प्रेषक का परिचय:
BH93420-III पानी के स्तर ट्रांसमीटर एक उच्च सटीक के साथ सुसज्जित हैपिज़ोरेसिस्टिव इसके संकेत मापने के तत्व के रूप में विसारित सिलिकॉन दबाव सेंसर।यह स्थिर दबाव को मापता है, जो सीधे पानी के स्तर से संबंधित है औरप्रवर्धन सर्किट का उपयोग करके इसे मानक सिग्नल आउटपुट में बदल देता है।आउटपुट सिग्नल और तरल स्तर के बीच एक रैखिक संबंध स्थापित करना,यह जल स्तर के सटीक और सटीक माप को सुनिश्चित करता है।
BH93420-III जल स्तर प्रेषक को एलसीडी या एलईडी डिस्प्ले के साथ मापा जाता है ताकि मापा जाने वाले माध्यम का दबाव या ऊंचाई दिखाई दे सके।
उत्पाद की विशेषताएं:
प्रदर्शन पैरामीटरः
| माप सीमा | 0~10m...400mH2O |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤ 2X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.15% एफ.एस. /वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC (0-1m) . 0-2 मीटर); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| झटका | 100 ग्राम |
| आवास सामग्री | कास्ट एल्यूमीनियम, l1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.5Kg (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन, पीटीएफई केबल |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 15~30 वीडीसी | 2/3/4 तार |
| RS485 संचार प्रोटोकॉल | 4 तार |

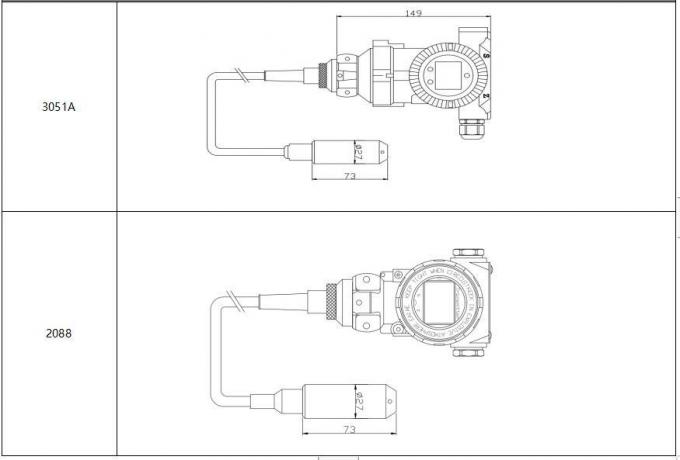

रूपरेखा निर्माण:
|

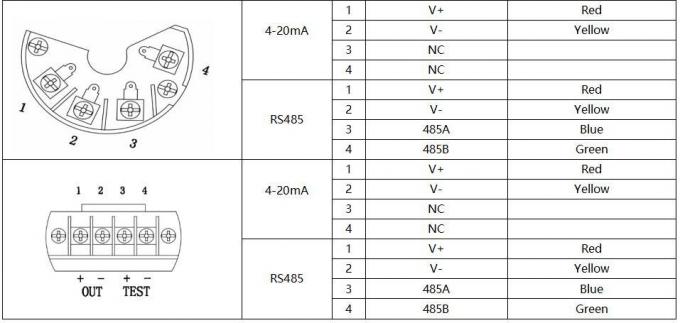

विद्युत कनेक्शनः |
|

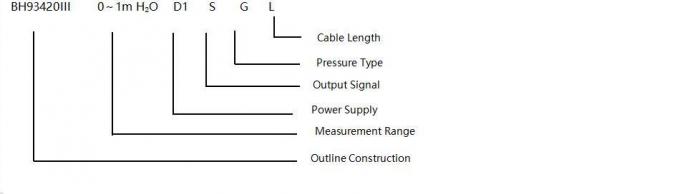

चयन उदाहरण: |
|
आदेश देने के लिए टिप्सः
|
| आदेश मार्गदर्शक: | ||||||||||
| BH93420 | कोड | रूपरेखा निर्माण | ||||||||
| III | 2088 आवास के साथ तरल स्तर ट्रांसमीटर | |||||||||
| माप सीमा | 0~10 मीटर...400 मीटर | |||||||||
| कोड | विद्युत आपूर्ति | |||||||||
| डी1 | 24 वीडीसी | |||||||||
| कोड | आउटपुट सिग्नल | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| कोड | विद्युत कनेक्शन | |||||||||
| बी5 | 2088 के साथ प्रदर्शित करना | |||||||||
| B6 | 3051A | |||||||||
| कोड | दबाव प्रकार | |||||||||
| जी | गेज दबाव | |||||||||
| ए | पूर्ण दबाव | |||||||||
| एस | सीलबंद संदर्भ दबाव | |||||||||
| कोड | सामग्री | |||||||||
| 01 | 304 स्टेनलेस स्टील | |||||||||
| 02 | 316L स्टेनलेस स्टील | |||||||||
| कोड | केबल सामग्री | |||||||||
| C1 | पीई | |||||||||
| C2 | पीयू | |||||||||
| C3 | पीटीएफई | |||||||||
