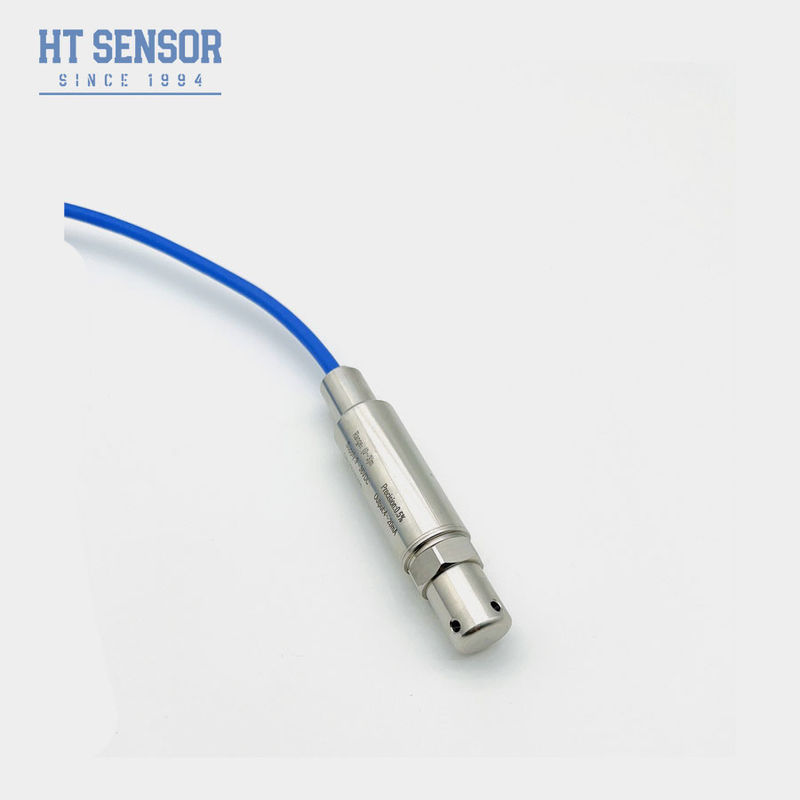

IP68 पानी के दबाव ट्रांसड्यूसर सेंसर 4-20ma पानी के स्तर को मापने के लिए दबाव सेंसर
उत्पाद विवरण
| मॉडल नं.: | BH93420-II | आउटपुट फॉर्म: | 4-20mA या RS485 |
|---|---|---|---|
| आईपी रेटिंग: | IP68 | अनुकूलित: | गैर अनुकूलित |
| शुद्धता: | 0.25%,00.3%, 0.5% | डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील |
| शुद्ध भारित: | 0.6 किग्रा | परिवहन पैकेज: | कार्टून |
| उत्पत्ति: | शान शी | एचएस कोड: | 90261000 |
| आपूर्ति की क्षमता: | 1000-3000 | स्थापना प्रकार: | सबमर्सिबल प्रकार |
| आउटपुट सिग्नल प्रकार: | 4-20mA या RS485 | उत्पादन प्रक्रिया: | विसारित सिलिकॉन सेंसर |
| जांच प्रकार: | जांच प्रकार | अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> |
| प्रमुखता देना |
BH93420-II पानी के दबाव ट्रांसड्यूसर सेंसर,पानी के दबाव ट्रांसड्यूसर सेंसर 4-20ma,पानी के स्तर को मापने के लिए 4-20ma दबाव सेंसर |
||
उत्पाद वर्णन

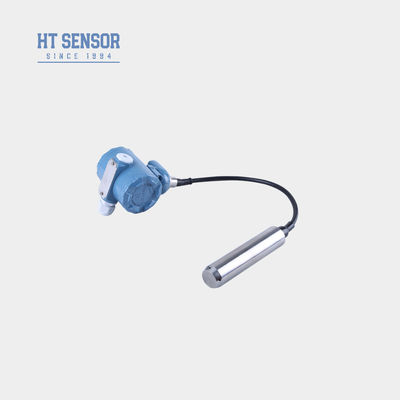

BH93420-II 4-20MA एनालॉग आउटपुट वाटर लेवल ट्रांसमीटर
बीH93420IIWआटर स्तरटीरैंसमिटर
जल स्तर ट्राममिटर का परिचयः
BH93420-II जल स्तर ट्रांसमीटरएक उन्नत स्तर मापने उपकरण है जो उच्च परिशुद्धता फैला सिलिकॉन सेंसर का उपयोग करता है तरल की ऊंचाई या दबाव को सटीक रूप से मापने के लिएएक उच्च परिशुद्धता फैलाया का उपयोग करता हैसिग्नल मापने के तत्व के रूप में सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर।स्थैतिक दबाव माप से प्राप्त मिलीवोल्ट संकेत, जो सीधे हैतरल ऊंचाई के आनुपातिक, एक मानक संकेत आउटपुट में परिवर्तित किया जाता हैएम्पलीफिकेशन सर्किट के माध्यम से।आउटपुट सिग्नल और तरल ऊंचाई, यह सटीक माप की अनुमति देता हैतरल स्तर।
जल स्तर प्रेषक की उत्पाद विशेषताएं:
1.स्प्लिट-टाइप डिजाइन, साइट पर वायरिंग और कैलिब्रेशन की सुविधा
2एलईडी या एलसीडी डिस्प्ले
3.विस्फोट प्रतिरोधी रेटिंग ExiaIICT6
4उच्च सुरक्षाः IP68
5पीई, पीयू. पीटीएफटी
जल स्तर प्रेषक के अनुप्रयोग:
1. 316LSS के साथ संगत, गैर संक्षारक तरल
2विभिन्न अनुप्रयोगों जैसे सीवेज, औद्योगिक और नगरपालिका जल, पानी के टैंक, कुओं, नदियों, समुद्री जल, झीलों आदि में पानी के स्तर की निगरानी करना।
3डीजल और ईंधन टैंकों में ईंधन के स्तर का माप
4यह है.व्यापक रूप से रासायनिक, पेट्रोलियम, बिजली, जल उपचार और अन्य क्षेत्रों में इस्तेमाल किया, औद्योगिक उत्पादन के लिए एक विश्वसनीय तरल स्तर माप समाधान प्रदान
| प्रदर्शन मापदंड | |
| माप सीमा | 0~10m...400mH2O |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 2 X |
| सटीकता @ 25oC | ±0.5% (सामान्य) ±0.1% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.15% एफ.एस. /वर्ष (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±1.5%F.S. (सामान्य) ±2%F.S. (अधिकतम) |
| पूर्ण पैमाने पर तापमान विचलन | ±1.5% F.S. (टाइप) ± 2% एफ.एस. (अधिकतम) |
| मुआवजा तापमान | 0-50oC (0-1m,0-2m); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | कास्ट एल्यूमीनियम, 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित |
| सुरक्षा रेटिंग | IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.1 किलो (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन, पीटीएफई केबल |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 15~30 वीडीसी | 2/3/4 तार |
| RS485 संचार प्रोटोकॉल | 4 तार |
|
आदेश देने के लिए टिप्सः |
1कृपया सुनिश्चित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में निर्दिष्ट करें.
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।
5एलईडी या एलसीडी डिस्प्ले हेड से लैस होने पर, ट्रांसमीटर पावर सप्लाई वोल्टेज 15 वीडीसी से कम नहीं होना चाहिए।
6.स्थापना की स्थिति उचित होनी चाहिए, बाहरी हस्तक्षेप और क्षति से बचना चाहिए, और रखरखाव और सफाई को आसान बनाना चाहिए।
7उपकरण को स्थापित करने से पहले इसकी जांच और कैलिब्रेशन किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि यह ठीक से काम कर रहा है।
आदेश मार्गदर्शक:
| BH93420 | कोड | रूपरेखा निर्माण | ||||||||
| II/III | 2088 आवास के साथ तरल स्तर ट्रांसमीटर | |||||||||
| माप सीमा | 0~10 मीटर...400 मीटर | |||||||||
| कोड | विद्युत आपूर्ति | |||||||||
| डी1 | 24 वीडीसी | |||||||||
| कोड | आउटपुट सिग्नल | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| कोड | विद्युत कनेक्शन | |||||||||
| बी4 | 2088 औद्योगिक आवास | |||||||||
| बी5 | 2088 के साथ प्रदर्शित करना | |||||||||
| कोड | दबाव प्रकार | |||||||||
| जी | गेज दबाव | |||||||||
| ए | पूर्ण दबाव | |||||||||
| एस | सीलबंद संदर्भ दबाव | |||||||||
| कोड | सामग्री | |||||||||
| 01 | 304 स्टेनलेस स्टील | |||||||||
| 02 | 316L स्टेनलेस स्टील | |||||||||
| कोड | केबल सामग्री | |||||||||
| C1 | पीई | |||||||||
| C2 | पीयू | |||||||||
| C3 | पीटीएफटी | |||||||||
