| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP157 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP157 | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | घर निर्माण की सामग्री: | 304 एसएस |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | परिवहन पैकेज: | कार्टून |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026209090 |
| आपूर्ति की क्षमता: | 2000 पीसी / महीना | प्रकार: | सामान्य दबाव ट्रांसमीटर |
| संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर | मापने का माध्यम: | गैस या तरल |
| सटीकता ग्रेड: | 0.25%, 0.5%,0.3% | दबाव सीमा: | 0kpa~10kpa...20MPa |
| नमूने: | <i>US$ 25/Piece 1 Piece(Min.Order) |</i> <b>यूएस$25/टुकड़ा 1 टुकड़ा (न्यूनतम ऑर्डर) |</b> <i>Request | ||
| प्रमुखता देना: | 4-20ma दबाव ट्रांसमीटर सेंसर,दबाव ट्रांसमीटर सेंसर Bp157,Bp157 Oem डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर |
||

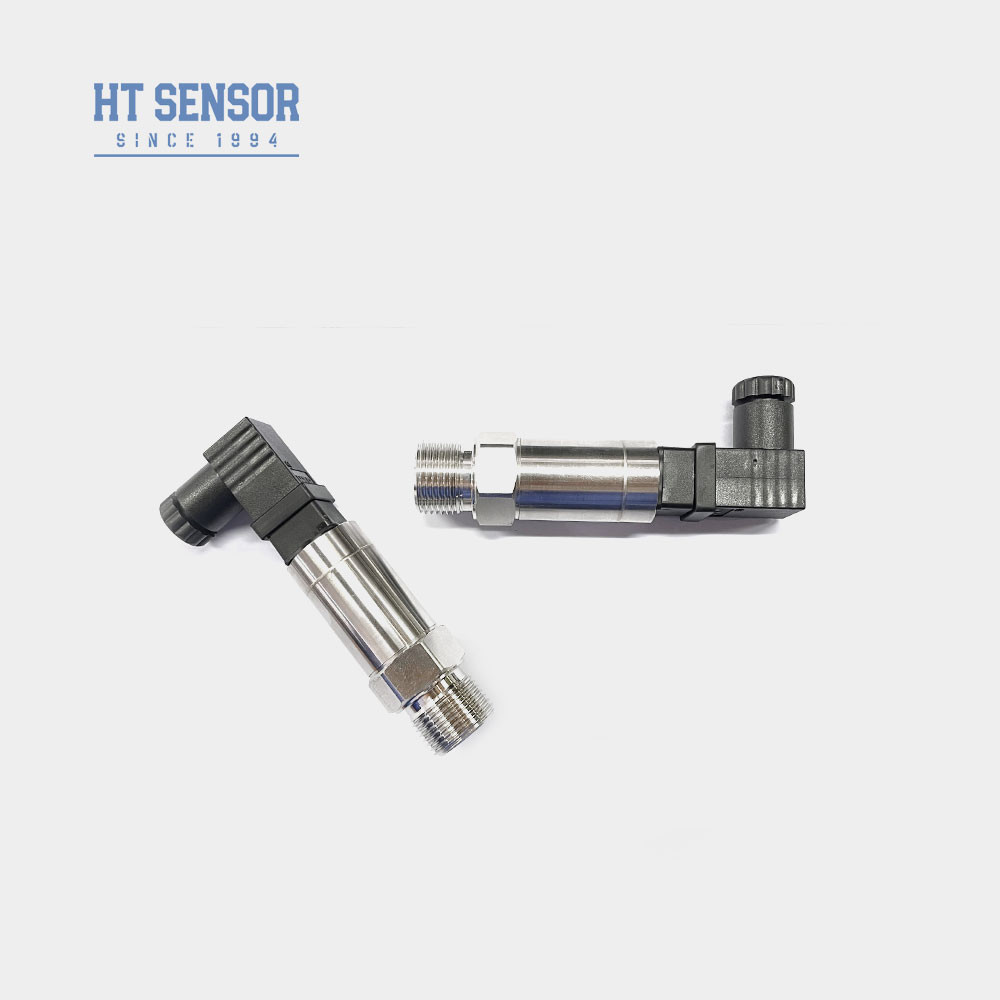

BP157 दबाव ट्रांसमीटर सेंसर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP157 दबाव ट्रांसमीटर सेंसर एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरा कोर का उपयोग करता है।संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है, सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है। उत्पाद को घटकों, अर्ध-तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए और तैयार उत्पादों.
उत्पादों की यह श्रृंखला ग्राहकों को चुनने के लिए विभिन्न प्रकार के माउंटिंग धागे और विद्युत कनेक्शन प्रदान करती है।
दबाव ट्रांसमीटर सेंसर की उत्पाद विशेषताएं:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
प्रेशर ट्राममीटर सेंसर के अनुप्रयोग:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| प्रदर्शन पैरामीटरः | |
| माप सीमा | 0kPa ~ 10kPa... 10MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयन उदाहरण: |
| आदेश देने के लिए टिप्सः |
| आदेश मार्गदर्शिका: | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| बी4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
