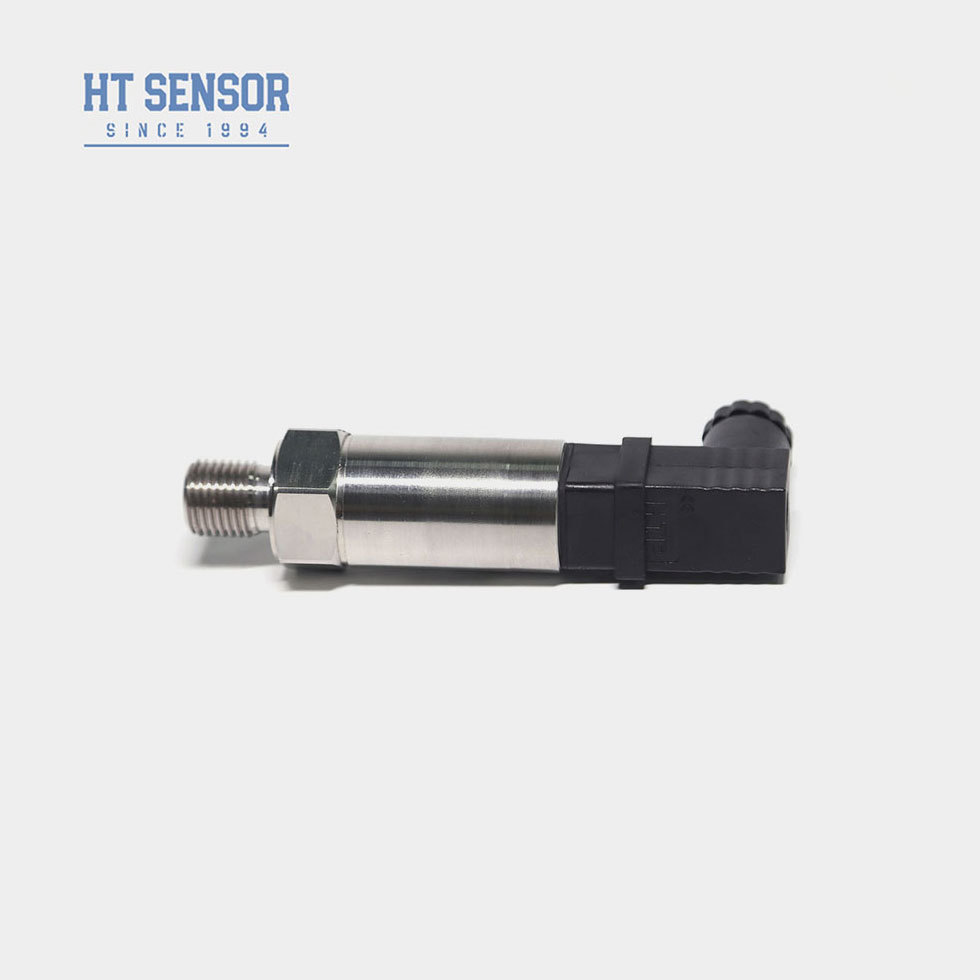

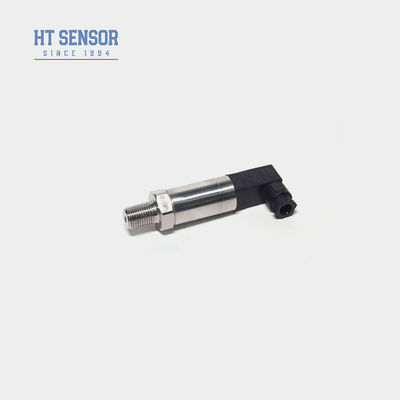

BP157 सिलिकॉन डायफ्राम दबाव सेंसर स्टेनलेस स्टील दबाव ट्रांसड्यूसर 4-20mA
Product Details
| प्रतिरूप संख्या।: | BP157 | बिजली की आपूर्ति: | 12-30 वीडीसी |
|---|---|---|---|
| उत्पादन में संकेत: | 4-20mA | मुआवजा तापमान: | -10 ~ 70 ℃/अनुकूलित |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | आवास सामग्री: | 304/316एल |
| परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग | संवेदन तत्व: | विसारित सिलिकॉन दबाव सेंसर |
| मूल: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| आपूर्ति की क्षमता: | 2000pcs/महीना | मापने का माध्यम: | तरल या गैस |
| सटीकता ग्रेड: | 0.25%,0.5% | दबाव सीमा: | 0kpa~10kpa...20MPa |
| आईपी रेटिंग: | आईपी65 | ||
| प्रमुखता देना |
BP157 सिलिकॉन डायफ्राम दबाव सेंसर,4-20mA सिलिकॉन डायफ्राम दबाव सेंसर,स्टेनलेस स्टील दबाव ट्रांसड्यूसर 4-20mA |
||
Product Description
HENGTONG BP157 स्टेनलेस स्टील OEM सिलिकॉन दबाव सेंसर
BP157 दबाव ट्रांसमीटर
सिलिकॉन दबाव सेंसर का परिचय:
BP157 सिलिकॉन दबाव सेंसरसिग्नल मापने के तत्व के रूप में एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोधी इन्सुलेशन झिल्ली तेल से भरे कोर का उपयोग करता है। सिग्नल प्रोसेसिंग सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है,सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करनाउत्पाद को स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है।
उत्पाद की विशेषताएं:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
अनुप्रयोग:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
|
प्रदर्शन पैरामीटरः
|
|
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने के लिए टिप्सः |
1.माप सीमाः आवश्यक दबाव माप सीमा निर्धारित करें, यानी मापने के लिए न्यूनतम और अधिकतम दबाव मान।सुनिश्चित करें कि चयनित विसारित सिलिकॉन दबाव ट्रांसमीटर की माप सीमा आवेदन की आवश्यकताओं को पूरा करती है.
2. आउटपुट सिग्नल प्रकारः वांछित आउटपुट सिग्नल प्रकार निर्धारित करें, जैसे एनालॉग सिग्नल (जैसे 4-20mA या 0-10V) या डिजिटल सिग्नल (जैसे RS485 या Modbus) ।सुनिश्चित करें कि आपके द्वारा चुने गए ट्रांसमीटर का आउटपुट सिग्नल प्रकार आपके नियंत्रण प्रणाली या डिवाइस के साथ संगत है.
3. सटीकता की आवश्यकताएंः दबाव माप की आवश्यक सटीकता निर्धारित करें। विभिन्न अनुप्रयोगों में सटीकता की अलग-अलग आवश्यकताएं हो सकती हैं,अपने आवेदन की जरूरतों के अनुरूप फैला सिलिकॉन दबाव ट्रांसमीटर चुनें.
4तापमान सीमाः यह सुनिश्चित करने के लिए आवेदन वातावरण की तापमान सीमा पर विचार करें कि चयनित ट्रांसमीटर इस तापमान सीमा में ठीक से काम कर सकता है।
5मीडिया संगतताः मापे जा रहे माध्यम, जैसे तरल या गैस के गुणों को समझें और सुनिश्चित करें कि चयनित विसारित सिलिकॉन दबाव ट्रांसमीटर उस माध्यम के साथ संगत है.
6. माउंटिंग विधिः ट्रांसमीटर की माउंटिंग विधि निर्धारित करें, जैसे कि फ्लैंज माउंटिंग, थ्रेड माउंटिंग या अन्य विधियां। सुनिश्चित करें कि आपके द्वारा चुना गया ट्रांसमीटर आपकी स्थापना आवश्यकताओं से मेल खाता है।
| आदेश मार्गदर्शिका: | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हैहमेशा उपलब्ध।
