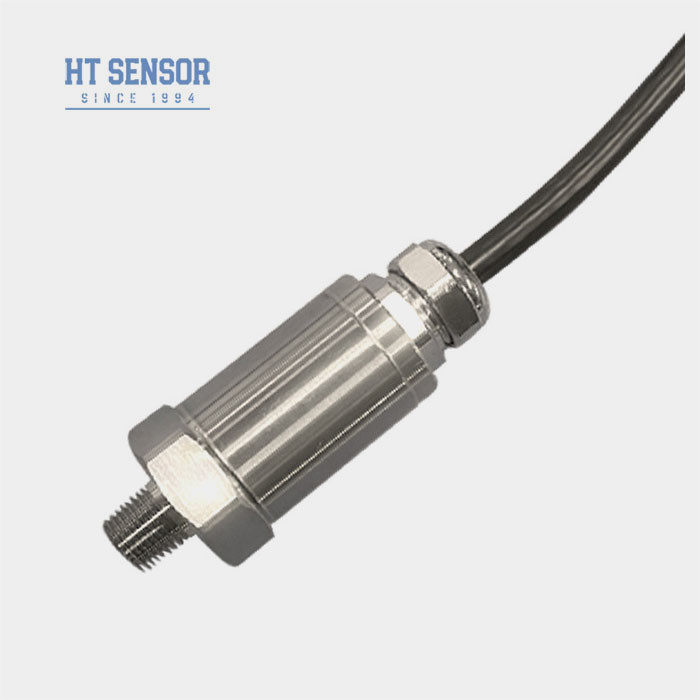

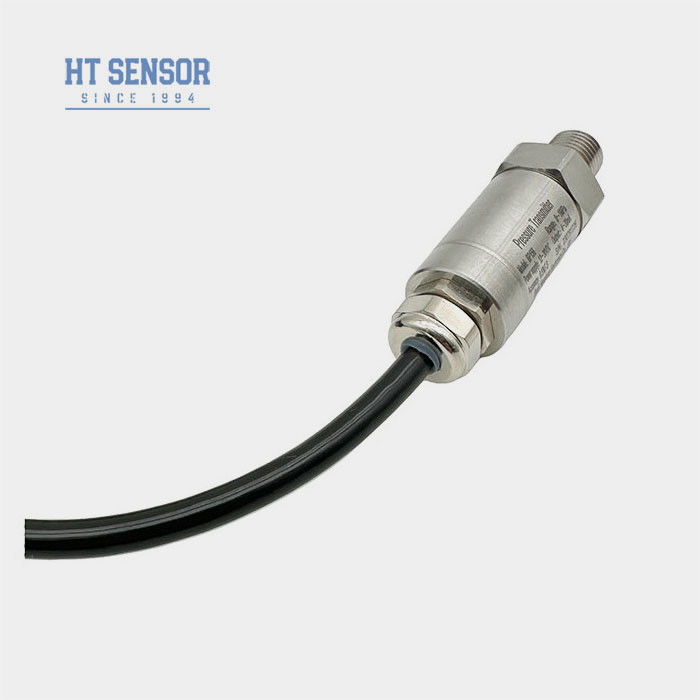

BP156 OEM 4-20mA पानी गैस तरल माप के लिए उच्च स्थिर दबाव ट्रांसमीटर सेंसर
Product Details
| मॉडल नं.: | BP156 | घर निर्माण की सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| ट्रेडमार्क: | एचटी सेंसर | उत्पत्ति: | चीन |
| संरचना का प्रकार: | डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर सेंसर | सटीकता ग्रेड: | 0.5% एफएस |
| दबाव सीमा: | 0kpa~10kpa...20MPa | आईपी रेटिंग: | IP65 |
| अनुकूलन: | ओईएम और ओडीएम | शक्ति: | 5वीडीसी //24वीडीसी |
| प्रमुखता देना |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description
BP156 OEM 4-20mA पानी गैस तरल माप के लिए उच्च स्थिर दबाव ट्रांसमीटर सेंसर
BP156 दबाव ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP156 दबाव ट्रांसमीटर सेंसर सिग्नल मापने के तत्व के रूप में एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरा कोर का उपयोग करता है।संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है, सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है। उत्पाद को घटकों, अर्ध-तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए और तैयार उत्पादों.
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
3.उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
आवेदनदबाव ट्रांसमीटर सेंसर का:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| प्रदर्शन मापदंडदबाव ट्रांसमीटर सेंसर का: | |
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं है।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की पावर सप्लाई 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह अनुशंसा की जाती है कि उपयोगकर्ता बिजली सुरक्षा उपकरणों को साइट पर स्थापित करें और सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से जमीन पर हैं.
5फ्लोरीन रबर ओ-रिंग के लिए नामित ऑपरेटिंग तापमान सीमा - 20 °C ~ 250 °C. जब उत्पाद का ऑपरेटिंग तापमान -20 °C से कम है, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है और तीन प्रकार की सामग्री चुनने के लिए है। यदि निर्दिष्ट नहीं है, तो पॉलीइथिलीन केबल सामग्री का उपयोग किया जा सकता है। यदि आपको विभिन्न केबल सामग्री की आवश्यकता है,कृपया आदेश में बताएं.7. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें.
| आदेश मार्गदर्शिका | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||

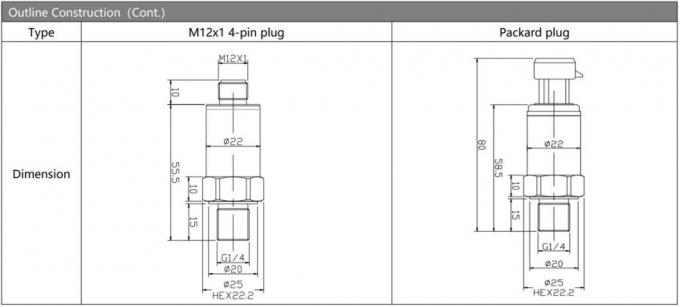

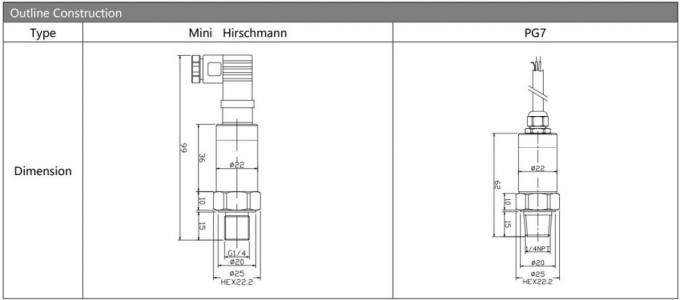

| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||

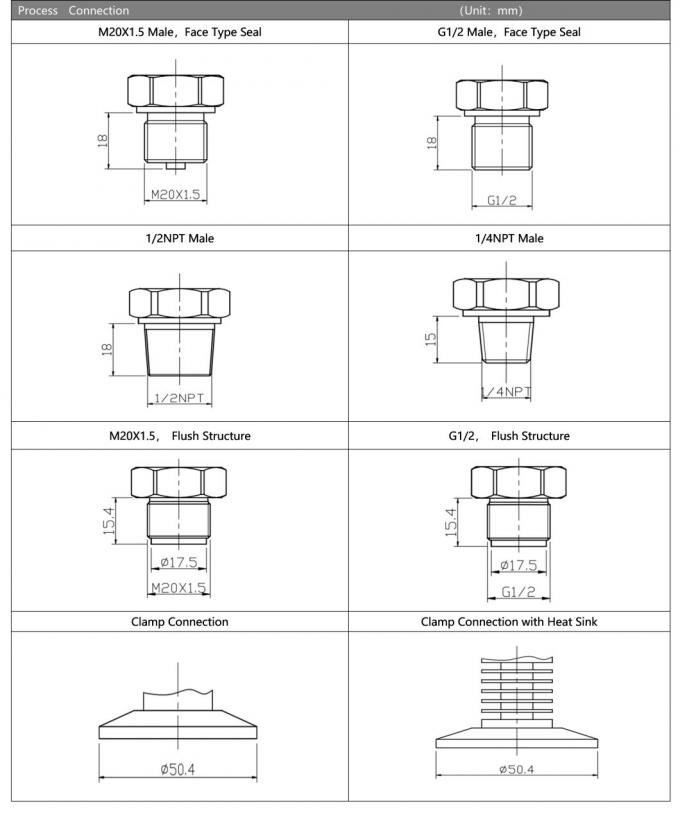

| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||

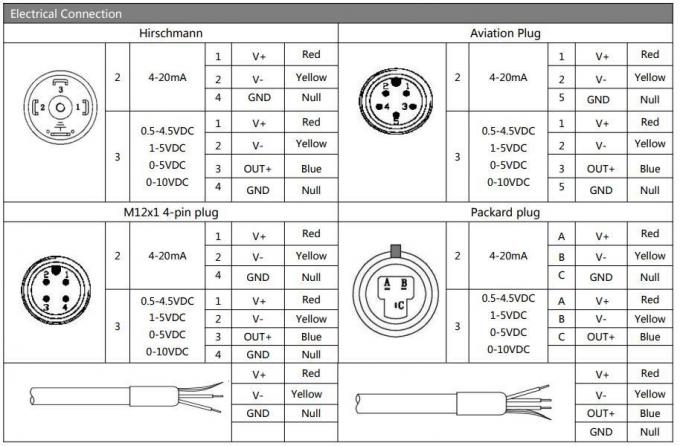

| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप व्यापारिक कंपनी या निर्माता हैं?
उत्तर: हम वर्ष 2004 से एक निर्माता हैं, जो उच्च सटीकता, दीर्घकालिक स्थिरता, लागत प्रभावी दबाव/स्तर/तापमान मापने वाले उपकरणों का उत्पादन करने के लिए प्रतिबद्ध हैं।
प्रश्न: आपकी गुणवत्ता नियंत्रण प्रणाली क्या है?
उत्तर: हमारा कारखाना आईएसओ 9001-2015 के तहत प्रमाणित है। सभी उत्पादों को शिपमेंट से पहले तापमान मुआवजे और 48 घंटे की उम्र बढ़ने की जांच के साथ पूरा किया जाता है।
प्रश्न: आपके उत्पादों की वारंटी क्या है?
उत्तर: गैर मानव निर्मित क्षति के लिए शिपमेंट की तारीख से 12-18 महीने।
प्रश्न: शिपिंग और डिलीवरी?
A: छोटे आदेशों को DHL, Fedex, TNT, UPS के साथ 4 - 5 कार्य दिवसों में वितरण समय के साथ दिया जाता है।
बड़े आदेशों को समुद्र के द्वारा भेजने की सिफारिश की जाती है।
