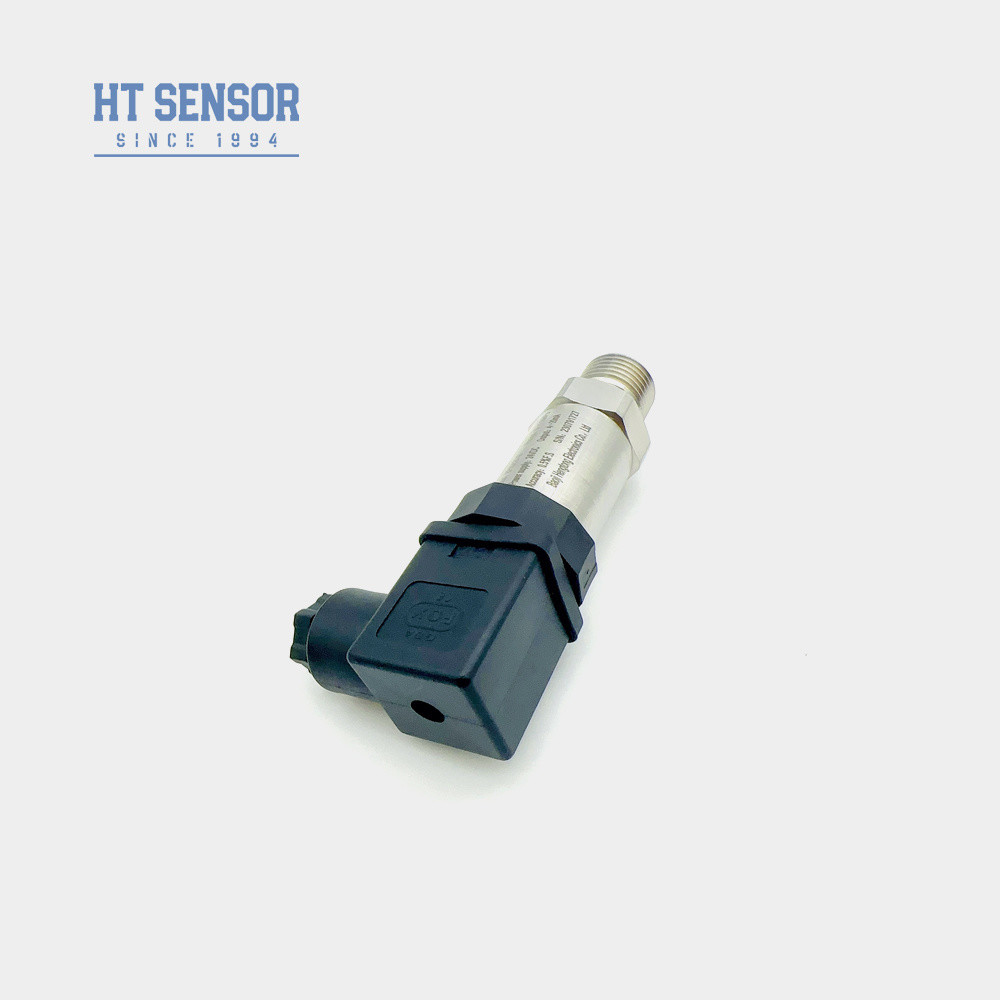

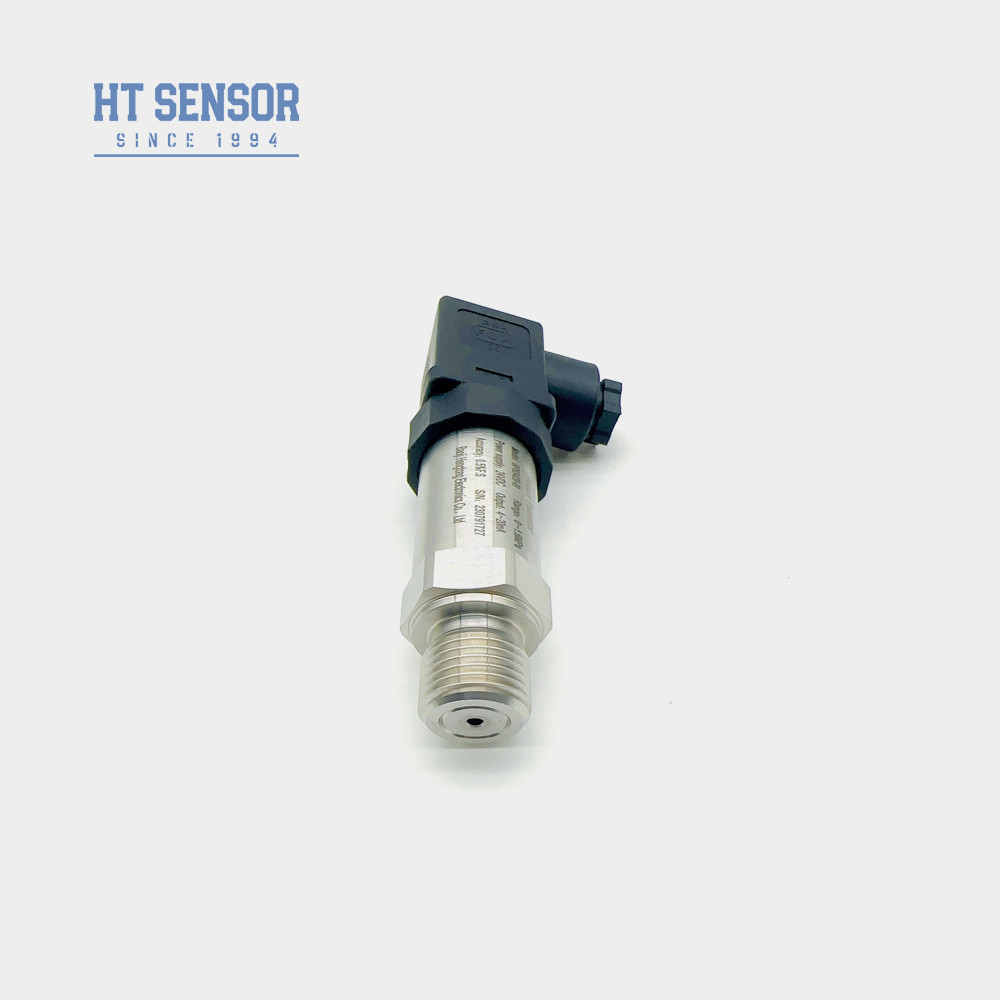

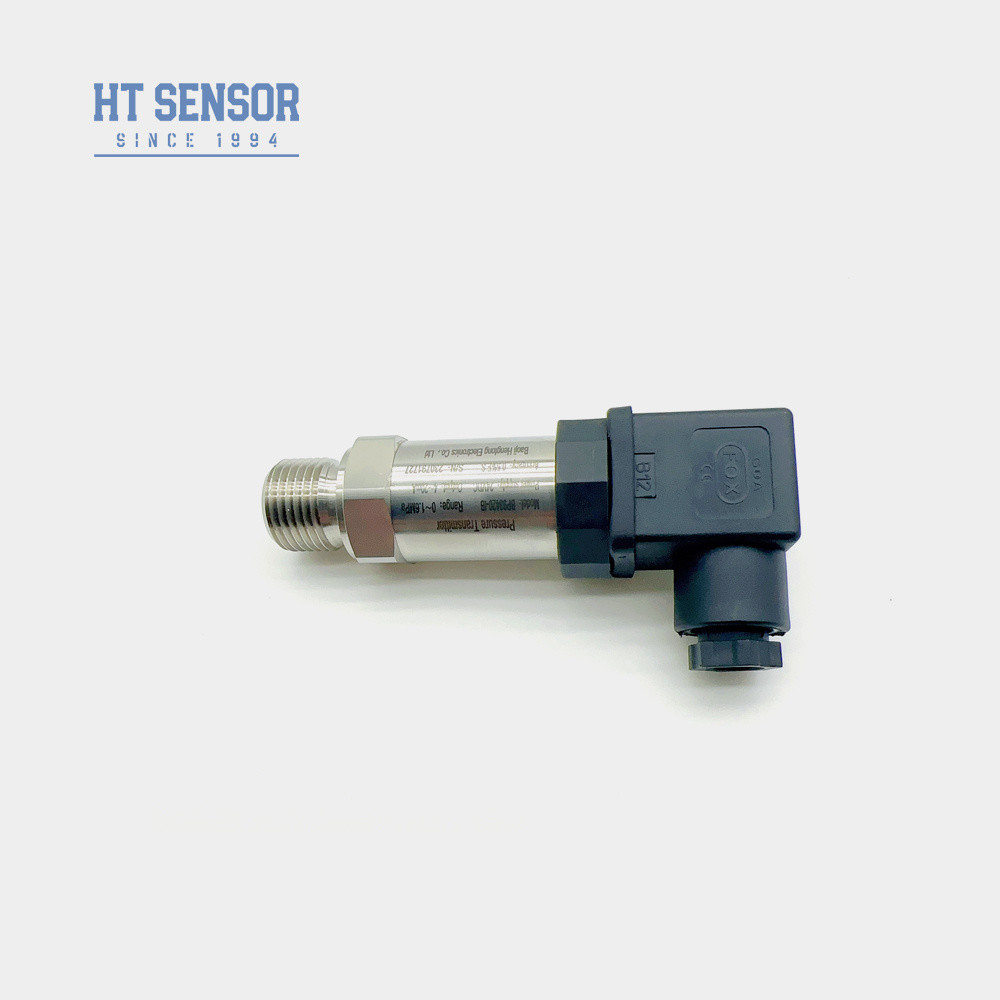

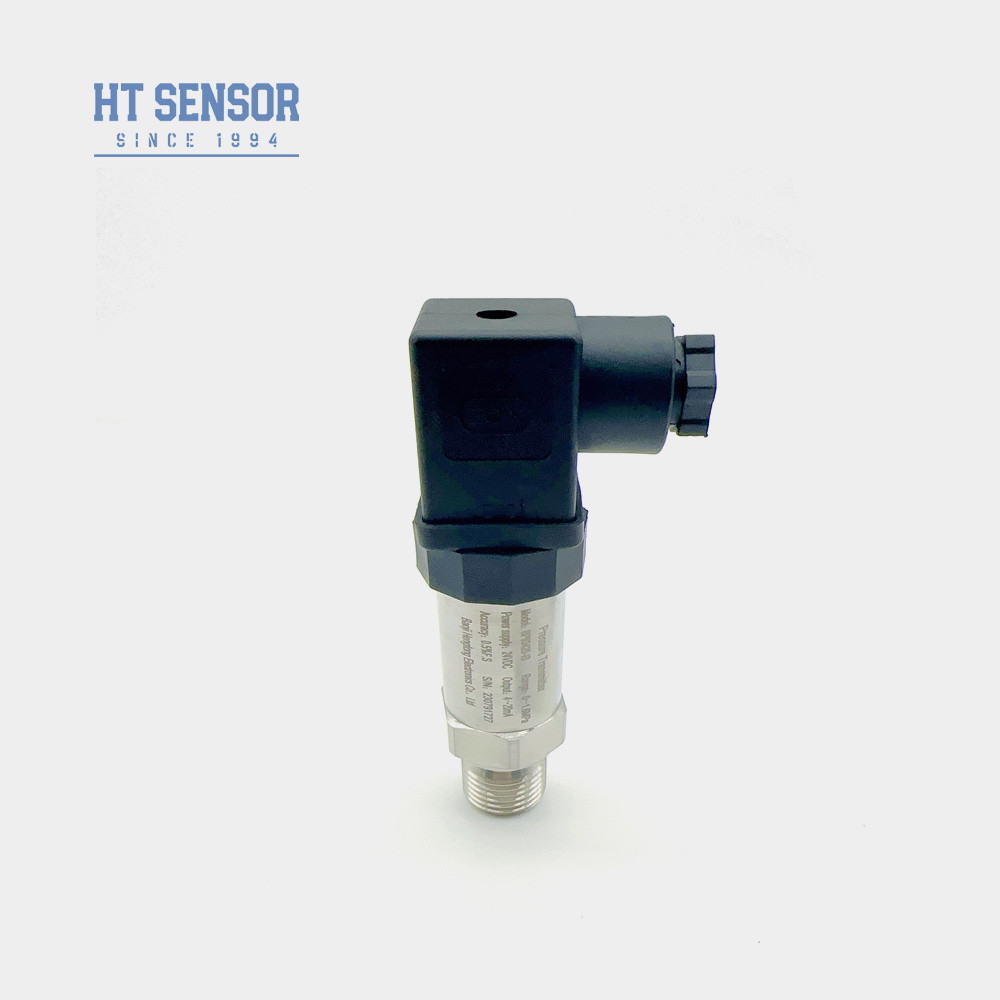

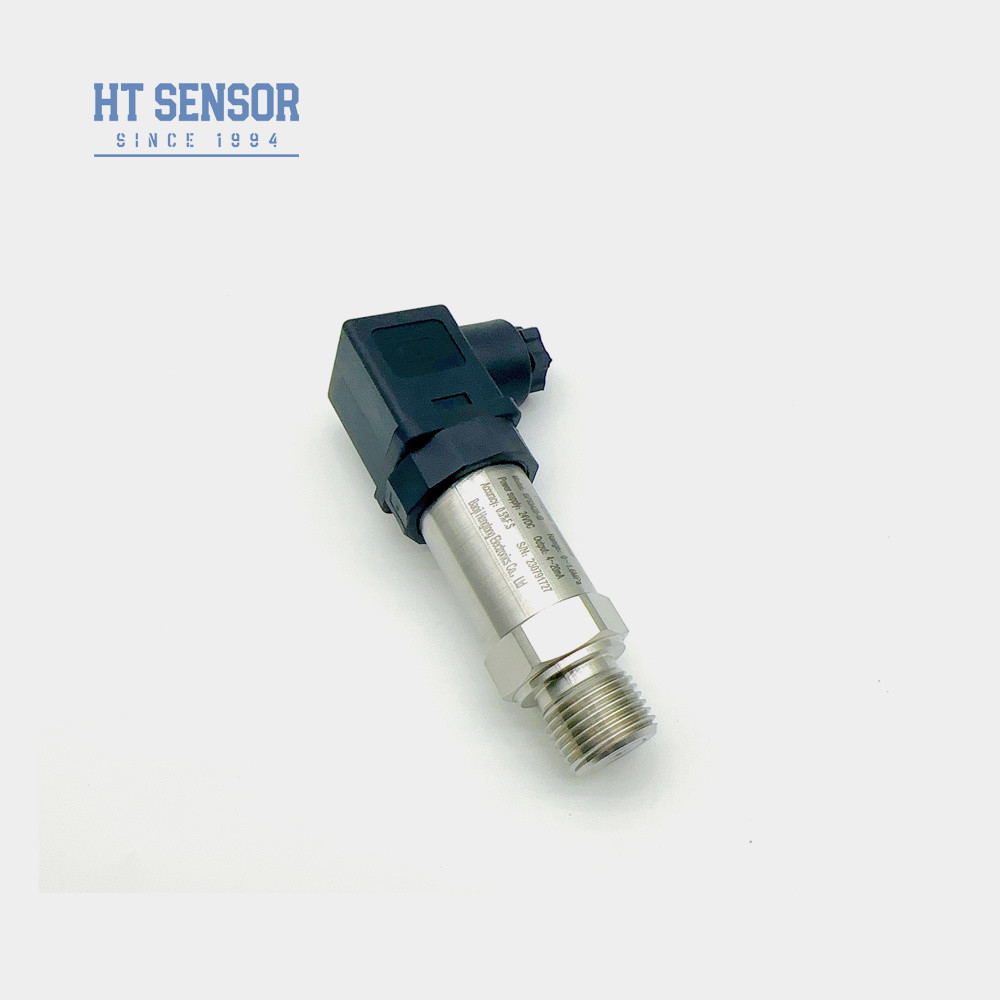

HT सेंसर पीज़ोरेसिस्टिव OEM हाइड्रोलिक प्रेशर ट्रांसमीटर BP93420-IB प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | BP93420-आईबी | स्वनिर्धारित: | स्वनिर्धारित |
|---|---|---|---|
| सुरक्षा रेटिंग: | आईपी65 | दीर्घकालिक स्थिरता: | +-0.2%F.S./Year ((टाइप) |
| आवास सामग्री: | 304एस.एस 316एल | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| ट्रेडमार्क: | एचटी सेंसर | मूल: | चीन |
| संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर | मापने का माध्यम: | तरल |
| सटीकता ग्रेड: | 0.5 ग्राम | दबाव सीमा: | 0kpa~10kpa...100MPa |
| प्रमुखता देना |
पीज़ोरेसिस्टिव हाइड्रोलिक दबाव सेंसर,OEM दबाव ट्रांसमीटर BP93420-IB,गारंटी के साथ हाइड्रोलिक दबाव सेंसर |
||
Product Description
HT सेंसर पीज़ोरेसिस्टिव OEM हाइड्रोलिक प्रेशर ट्रांसमीटर BP93420-IB प्रेशर सेंसरउत्पाद विवरण
BP93420IB प्रेशर ट्रांसमीटर
परिचय:
BP93420IB प्रेशर ट्रांसमीटर अपने प्राथमिक सिग्नल माप तत्व के रूप में HT श्रृंखला प्रसार सिलिकॉन पृथक तेल से भरे संवेदन सेल का उपयोग करता है। सिग्नल प्रोसेसिंग सर्किट्री एक स्टेनलेस स्टील के बाड़े के अंदर स्थित है, जहां यह सेंसर सिग्नल को एक मानकीकृत आउटपुट सिग्नल में परिवर्तित करता है। सभी घटक, उप-विधानसभाएं और तैयार उत्पाद कठोर परीक्षण और एजिंग स्क्रीनिंग प्रक्रियाओं से गुजरते हैं, जो स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।
उत्पाद सुविधाएँ:
1. सभी-स्टेनलेस-स्टील निर्माण और बहुमुखी दबाव इंटरफ़ेस विकल्पों के साथ व्यापक माप सीमा।
2. कॉम्पैक्ट और हल्का डिज़ाइन।
3. स्वतंत्र शून्य और स्पैन समायोजन।
4. पूरी तरह से एकीकृत स्टेनलेस-स्टील संरचना के माध्यम से उच्च सटीकता प्राप्त की जाती है।
5. शून्य बिंदु और पूर्ण पैमाने दोनों का लचीला अंशांकन।
अनुप्रयोग:
1. 316L स्टेनलेस स्टील के साथ गैर-संक्षारक गैसों और तरल पदार्थों का दबाव माप
2. समुद्री और विमानन उद्योगों में लागू
3. पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसी औद्योगिक ऑन-साइट प्रक्रियाओं में उपयोग किया जाता है
4. हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में उपयोग किया जाता है
| प्रदर्शन पैरामीटर: | |
| माप सीमा | -100kPa…0kPa ~ 10kPa…100MPa |
| दबाव प्रकार | गेज प्रेशर, एब्सोल्यूट प्रेशर, सीलबंद प्रेशर |
| ओवरलोड | ≤ रेटेड रेंज का 1.5 गुना |
| सटीकता @ 25ºC | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| दोहराव | 0.1%FS |
| हिस्टैरिसीस | 0.1%FS |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष(विशिष्ट) ±0.2%F.S/वर्ष(अधिकतम) |
| शून्य बिंदु तापमान बहाव | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| पूर्ण पैमाने पर तापमान बहाव | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| मुआवजा तापमान | 0-70ºC(≤10mpa, अनुकूलन योग्य) |
| ऑपरेटिंग तापमान | -20ºC~80ºC |
| भंडारण तापमान | -40ºC~120ºC |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304,316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-प्रूफ रेटिंग | Ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वज़न | ~0.125kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| आदेश देने के सुझाव |
1. उत्पाद चयन से पहले सुनिश्चित करें कि मापा गया माध्यम सभी गीले भागों के साथ संगत है।
2. कृपया ध्यान दें: ऑर्डर करते समय विस्फोट-प्रूफ वेरिएंट में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3. LCD या LED डिस्प्ले हेड से लैस ट्रांसमीटरों के लिए, आपूर्ति वोल्टेज कम से कम 20VDC होना चाहिए।
4. विश्वसनीय उत्पाद संचालन के लिए, उपयोगकर्ताओं को स्थापना स्थल पर उपयुक्त बिजली संरक्षण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली आपूर्ति दोनों ठीक से ग्राउंडेड हैं।
5. मानक फ्लोरो रबर ओ-रिंग का तापमान -20ºC से 250ºC तक होता है। -20ºC से कम ऑपरेटिंग तापमान के लिए, एक EPDM ओ-रिंग का चयन किया जाना चाहिए।
6. डिफ़ॉल्ट केबल 1.5 मीटर लंबी है और तीन सामग्री विकल्पों में उपलब्ध है; पॉलीइथिलीन की आपूर्ति तब तक की जाती है जब तक कि अन्यथा निर्दिष्ट न हो। कृपया आदेश पर वैकल्पिक सामग्री वरीयताओं को इंगित करें।
7. कृपया हमारी कंपनी को सूचित करें और किसी भी विशेष आवश्यकता का विवरण दें—जैसे गंभीर कंपन, क्षणिक झटके, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप—सीधे अपने आदेश में।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | प्रेशर ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| IB | सामान्य प्रेशर ट्रांसमीटर | IX | प्रेशर ट्रांसमीटर प्रदर्शित करें | |||||
| IE | शॉक-प्रतिरोधी विमानन प्रेशर ट्रांसमीटर | IIC/III | औद्योगिक सामान्य/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| IF | नमी-प्रूफ प्रेशर ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग समर्पित प्रेशर ट्रांसमीटर | |||||||
| IC | उच्च तापमान प्रेशर ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम /उच्च तापमान प्रेशर ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa या MPa | X: वास्तविक मापने की सीमा को इंगित करता है | |||||||
| कोड | बिजली की आपूर्ति | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| कोड | प्रेशर कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| B1 | हिर्शमैन | |||||||
| B2 | PG7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| B5 | डिस्प्ले के साथ 2088 औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| G | गेज प्रेशर | |||||||
| A | निरपेक्ष दबाव | |||||||
| S | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1. प्र: आपके प्रेशर सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
ए: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2. प्र: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
ए: हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को तैयार कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3. प्र: आपकी उत्पादन क्षमता क्या है?
ए: हमारे विनिर्माण संयंत्र प्रति माह 30,000 प्रेशर सेंसर ट्रांसमीटर तक का उत्पादन कर सकते हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह से सक्षम हैं। हालाँकि, सुचारू उत्पादन और डिलीवरी शेड्यूलिंग सुनिश्चित करने के लिए हमारी बिक्री टीम से अग्रिम रूप से संपर्क करने की सलाह दी जाती है।
4. प्र: विशिष्ट डिलीवरी अवधि क्या है?
ए: मानक मॉडलों के लिए 5~8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5. प्र: उत्पादों की कीमत कैसे तय की जाती है? कोई छूट?
ए: थोक ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6. प्र: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
ए: हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारी बिक्री के बाद 24 घंटों में आपके सवालों का जवाब देगी, पीसी नेटवर्क द्वारा रिमोट निर्देश हमेशा उपलब्ध है।
