| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP157 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP157 | रेंज: | -100kpa~0~10kpa~40Mpa |
|---|---|---|---|
| आउटपुट: | 4-20mA /0.5-4.5Vdc/0-10VDC | दीर्घकालिक स्थिरता: | +-0.2%F.S./Year ((टाइप) |
| घर निर्माण की सामग्री: | 304 स्टेनलेस स्टील | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| प्रकार: | सामान्य दबाव ट्रांसमीटर | संरचना का प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
| मापने का माध्यम: | गैस | सटीकता ग्रेड: | 0.5% |
| आईपी रेटिंग: | IP65 | अनुकूलन: | उपलब्ध -- अनुकूलित अनुरोध |
| प्रमुखता देना: | Hengtong OEM pressure sensor,Mini DIN pressure transmitter,Gas water oil measurement sensor |
||

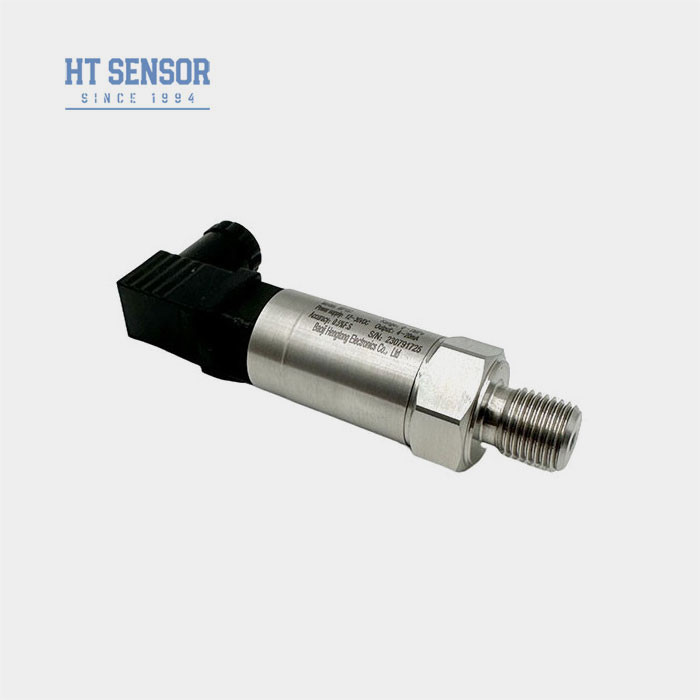

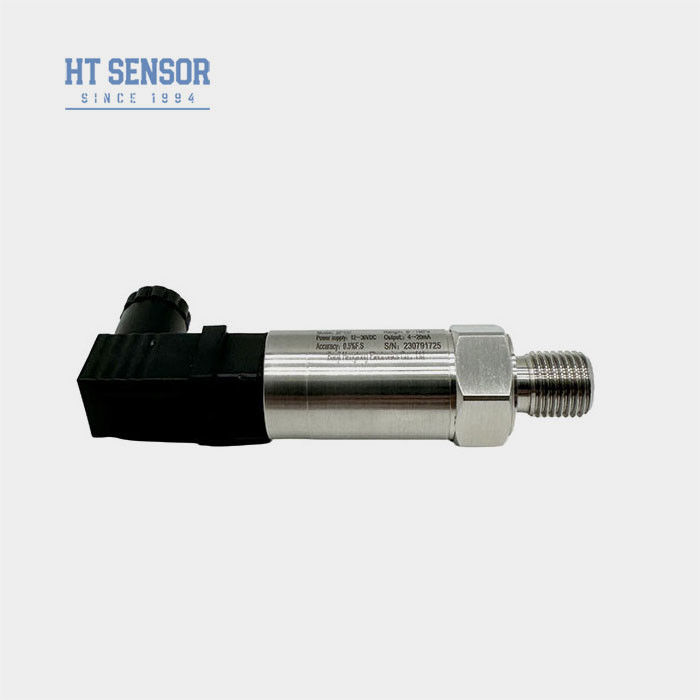

BP157 दबाव ट्रांसमीटर
मिनी डीआईएन दबाव ट्रांसमीटर सेंसर का परिचय:
बीपी157 औद्योगिक दबाव सेंसर ट्रांसमीटर जो एक संकेत मापने वाले तत्व के रूप में एचटी प्रसारण सिलिकॉन दबाव सेंसर का उपयोग करता है।हमारे स्वयं विकसित पीसीबीएस सेंसर संकेतों को मानक आउटपुट संकेतों में परिवर्तित करते हैं जैसे कि 0.5-4.5VDC4-20mA. मिनी डीआईएन आउटपुट अधिकांश फील्ड आवश्यकताओं को पूरा करता है।
उत्पाद की विशेषताएंमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का:
1- व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विविध दबाव इंटरफ़ेस रूप।
2कॉम्पैक्ट और हल्के डिजाइन।
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना।
5.समायोज्य शून्य और पूर्ण पैमाने पर।
आवेदनमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का:
1316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप।
2समुद्री और विमानन उद्योगों में लागू होता है।
3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में उपयोग किया जाता है।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| प्रदर्शन मापदंडमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का: | |
| माप सीमा | 0kPa ~ 10kPa...5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरणमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का |
| आदेश देने की युक्तियाँ |
| आदेश मार्गदर्शिका | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
