| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | बीपी170 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | बीपी170 | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| बाहर रखा: | 4-20mA | घर निर्माण की सामग्री: | 316एल |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | विनिर्देश: | सिलिकॉन दबाव सेंसर |
| ट्रेडमार्क: | एचटी सेंसर | उत्पत्ति: | चीन |
| प्रकार: | BP170 दबाव ट्रांसमीटर सेंसर | दबाव सीमा: | 0kPa~10kPa...40MPa |
| प्रमुखता देना: | HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||

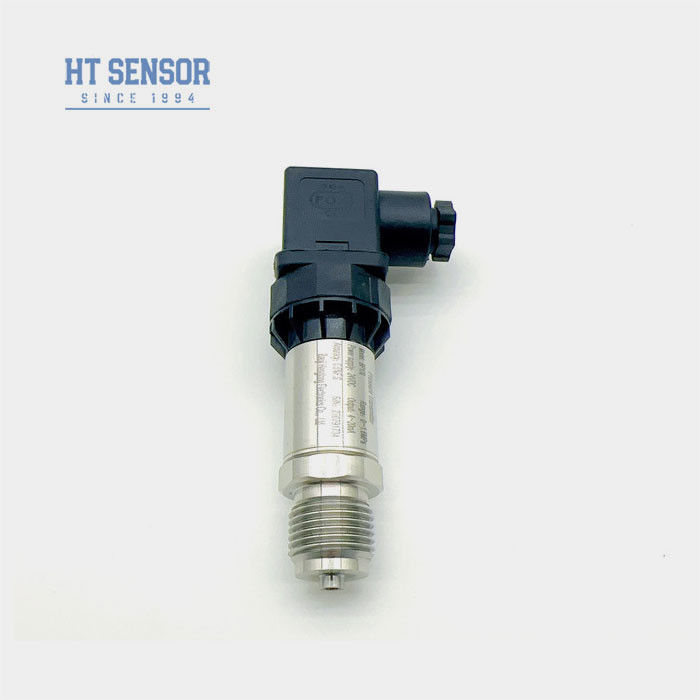

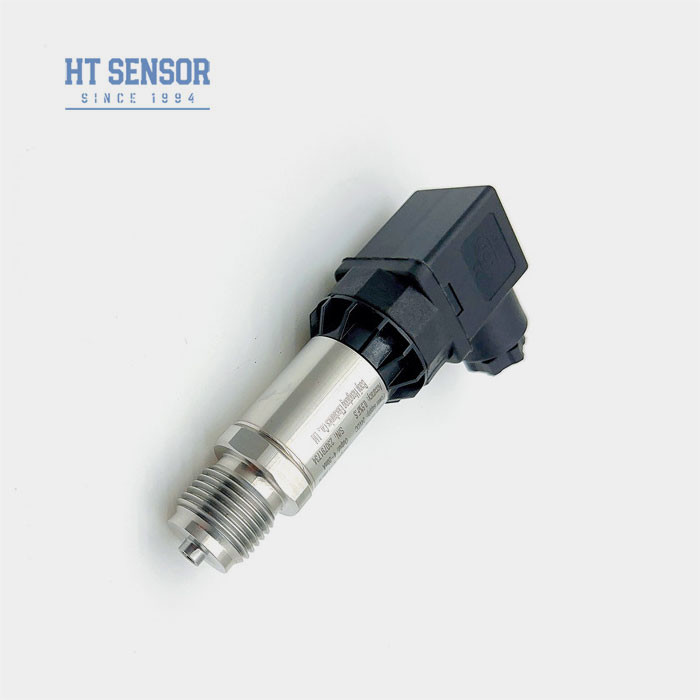

BP170 दबाव ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP170 दबाव ट्रांसमीटर सेंसर सिग्नल मापने तत्व के रूप में एचटी श्रृंखला सिलिकॉन अछूता तेल से भरा सेंसर कोर का उपयोग करता है।खुद विकसित उच्च परिशुद्धता पीसीबी सेंसर सिग्नल को ग्राहकों द्वारा आवश्यक मानक आउटपुट सिग्नल में परिवर्तित करने के लिए। भागों, अर्ध-तैयार उत्पादों,तैयार उत्पादों को सख्ती से परीक्षण किया जाता है और उम्र बढ़ने की जांच, स्थिर और विश्वसनीय प्रदर्शन, विभिन्न अवसरों पर दबाव परीक्षण के लिए उपयुक्त
दबाव ट्रांसमीटर सेंसर की उत्पाद विशेषताएं:
दबाव ट्रांसमीटर सेंसर के अनुप्रयोग:
| दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंड | |
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयन दबाव ट्रांसमीटर सेंसर के उदाहरण |
| आदेश देने की युक्तियाँ |
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | |||||||||
| BP170X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
