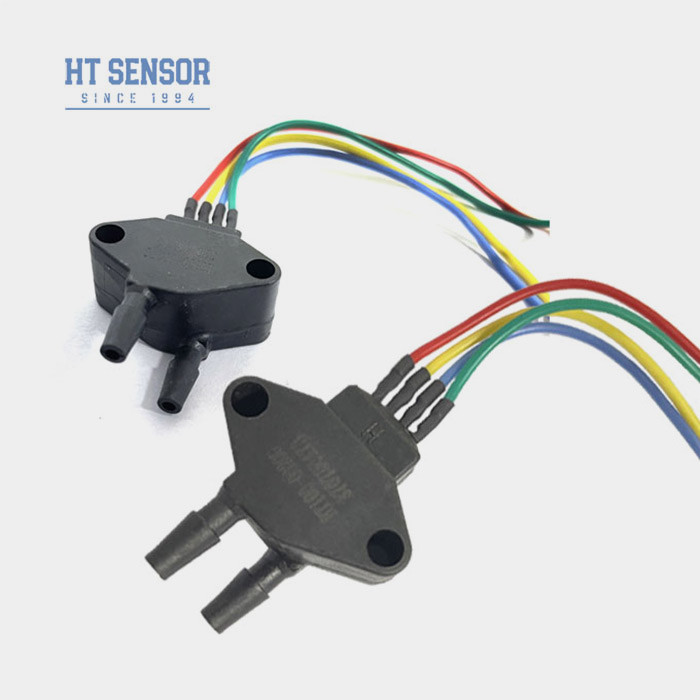

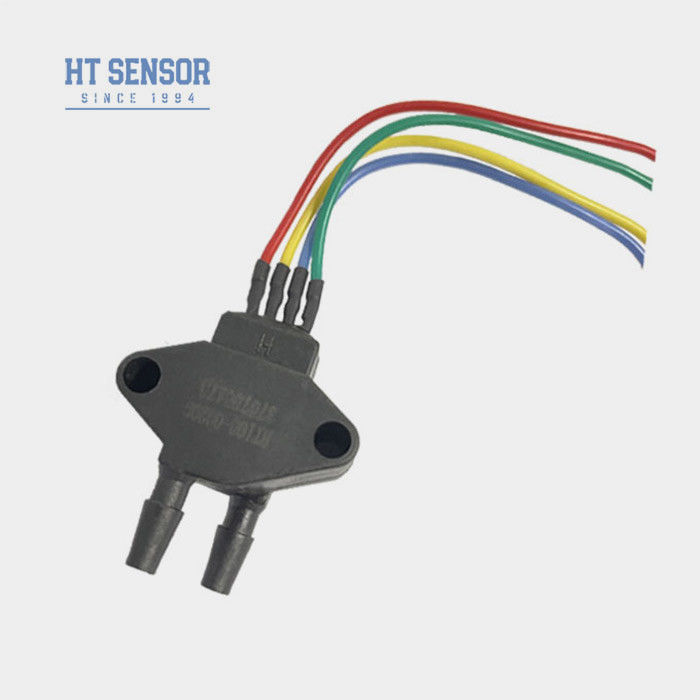

20kpa प्लास्टिक खोल अंतर दबाव सेंसर सेल सिलिकॉन Piezoresistive दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | HT100 | प्रकार: | अंतर दबाव |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस हवा |
| शक्ति: | 5 वीडीसी / 1.5 एमए | शुद्धता: | 0.2% एफएस |
| उत्पादन: | एमवी सिग्नल | आपूर्ति: | 1.5mA |
| आउटपुट सिग्नल प्रकार: | अनुरूप | अनुकूलन: | OEM अनुकूलित अनुरोध उपलब्ध हो सकता है |
| प्रमुखता देना |
20kpa प्लास्टिक शैल अंतर दबाव सेंसर,अंतर दबाव सेंसर सिलिकॉन,20kpa सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर |
||
Product Description
HT100 20kpa काली प्लास्टिक खोल अंतर दबाव के लिए सिलिकॉन दबाव सेंसर
HT100सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर
फ्लश सिलिकॉन दबाव सेंसर का परिचय:
उत्पाद की विशेषताएंअंतर सिलिकॉन दबाव सेंसर का:
- व्यापक माप रेंज, 0~10KPa~2Mpa
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- TO8 कैप्सुलेशन तकनीक
- एयरोस्पेस अनुप्रयोग
आवेदनअंतर सिलिकॉन दबाव सेंसर का:
- सूखी, गैर संक्षारक गैस के दबावों का माप
- वायवीय नियंत्रण प्रणाली
- चिकित्सा अनुप्रयोगों के लिए बायोमेडिकल इंजीनियरिंग
- एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग) नियंत्रण
- विमानन से संबंधित प्रयोजनों के लिए एयरोस्पेस परीक्षण
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधा:3KΩ~6KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनःसोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार
| प्रदर्शन मापदंडअंतर सिलिकॉन दबाव सेंसर का: | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| प्रकार | अधिकतम | इकाई | ||||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ± 1 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ± 1 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 4MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| वजन | ~12.5 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA का निरंतर धारा और 25°C का परिवेश तापमान | ||||||
| आदेश देने की युक्तियाँ |
2. आवास की असेंबली के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट से बचने या क्षतिग्रस्त करने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
