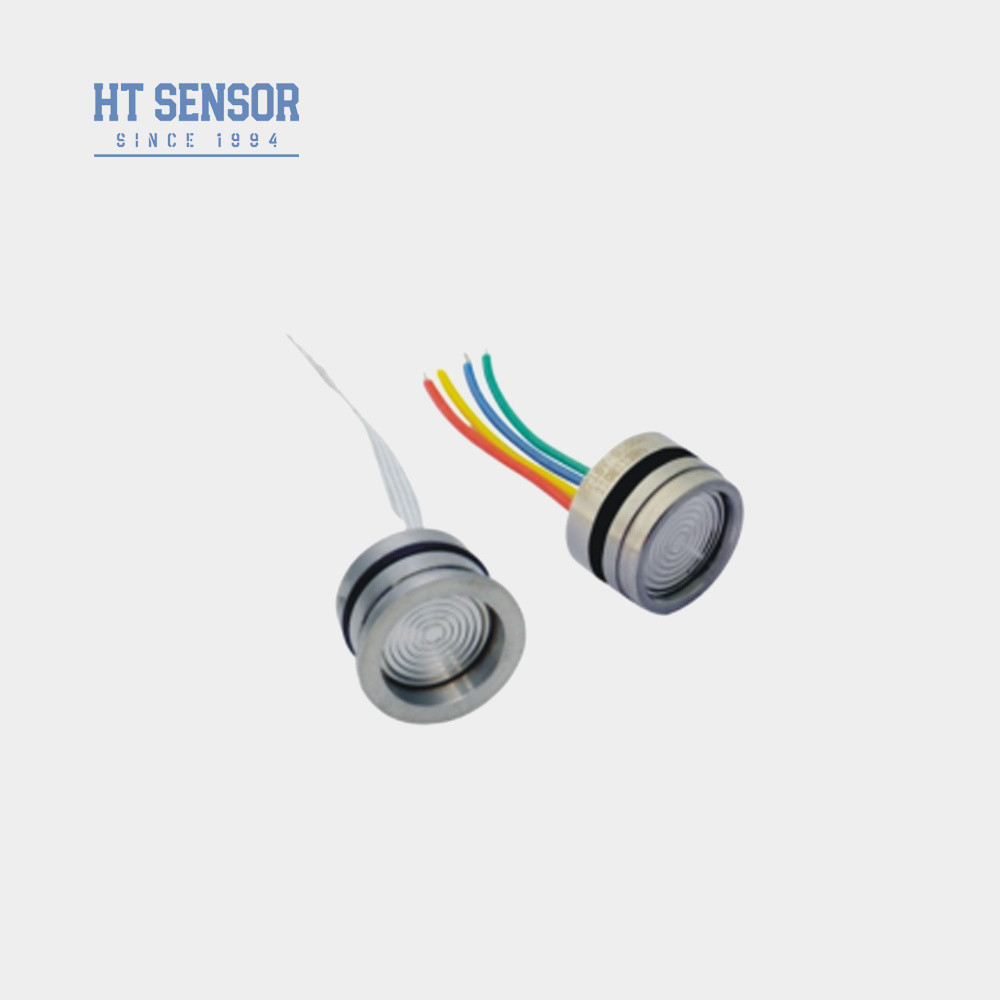

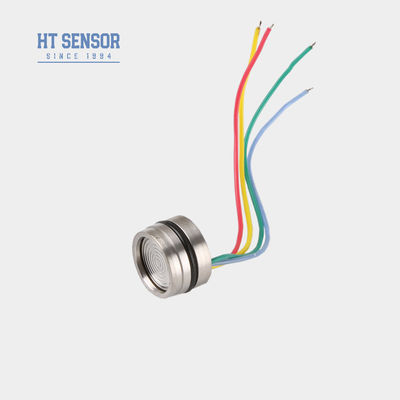

HT19 स्टेनलेस स्टील सिलिकॉन पीज़ोरेसिटिव लेवल प्रेशर सेंसर 4 वायर सेंसर कोर के साथ
Product Details
| प्रतिरूप संख्या।: | HT19F | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापने का माध्यम: | गैस और तरल | स्वनिर्धारित: | OEM |
| भरने का माध्यम: | सिलिकॉन तेल | दीर्घकालिक स्थिरता: | 0.2% एफ.एस./वर्ष |
| परिवहन पैकेज: | दफ़्ती | विनिर्देश: | 19 मिमी |
| ट्रेडमार्क: | हेन्गटोंग | मूल: | चीन |
| एचएस कोड: | 9026209090 | के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार एमवी सिग्नल | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना |
HT19 स्टेनलेस स्टील प्रेशर सेंसर,4 वायर पीज़ोरेसिस्टिव लेवल सेंसर,वारंटी के साथ सिलिकॉन प्रेशर सेंसर |
||
Product Description
उत्पाद विवरण
HT19 सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर
परिचय:
HT19 एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है, जिसमें इसके कोर में एक अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन सेंसिंग एलिमेंट होता है। मापे गए माध्यम के दबाव को एक आइसोलेशन डायाफ्राम और सिलिकॉन तेल के माध्यम से सिलिकॉन डायाफ्राम तक पहुंचाकर, यह तरल और गैस दोनों दबावों के सटीक और विश्वसनीय माप को सुनिश्चित करता है। अपने मजबूत डिजाइन और बहुमुखी प्रदर्शन के साथ, सेंसर को एयर कंप्रेसर और रेफ्रिजरेशन सिस्टम जैसे मांग वाले अनुप्रयोगों में व्यापक रूप से अपनाया जाता है।
उत्पाद विशेषताएं:1. उन्नत तकनीक और 316L स्टेनलेस स्टील हाउसिंग का उपयोग करना, साथ ही डायाफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
2. तापमान मुआवजे और शून्य-बिंदु सुधार के लिए थिक-फिल्म सर्किट का उपयोग करना
3.उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
अनुप्रयोग:
1. 316L स्टेनलेस स्टील संगतता के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त
2. पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू
3. समुद्री और विमानन उद्योगों में उपयोग किया जाता है
4. हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
5. प्रक्रिया नियंत्रण अनुप्रयोगों में उपयोग किया जाता है
विद्युत प्रदर्शन:
1. बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
2. इनपुट प्रतिबाधा: 3KΩ~6KΩ
3. आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ

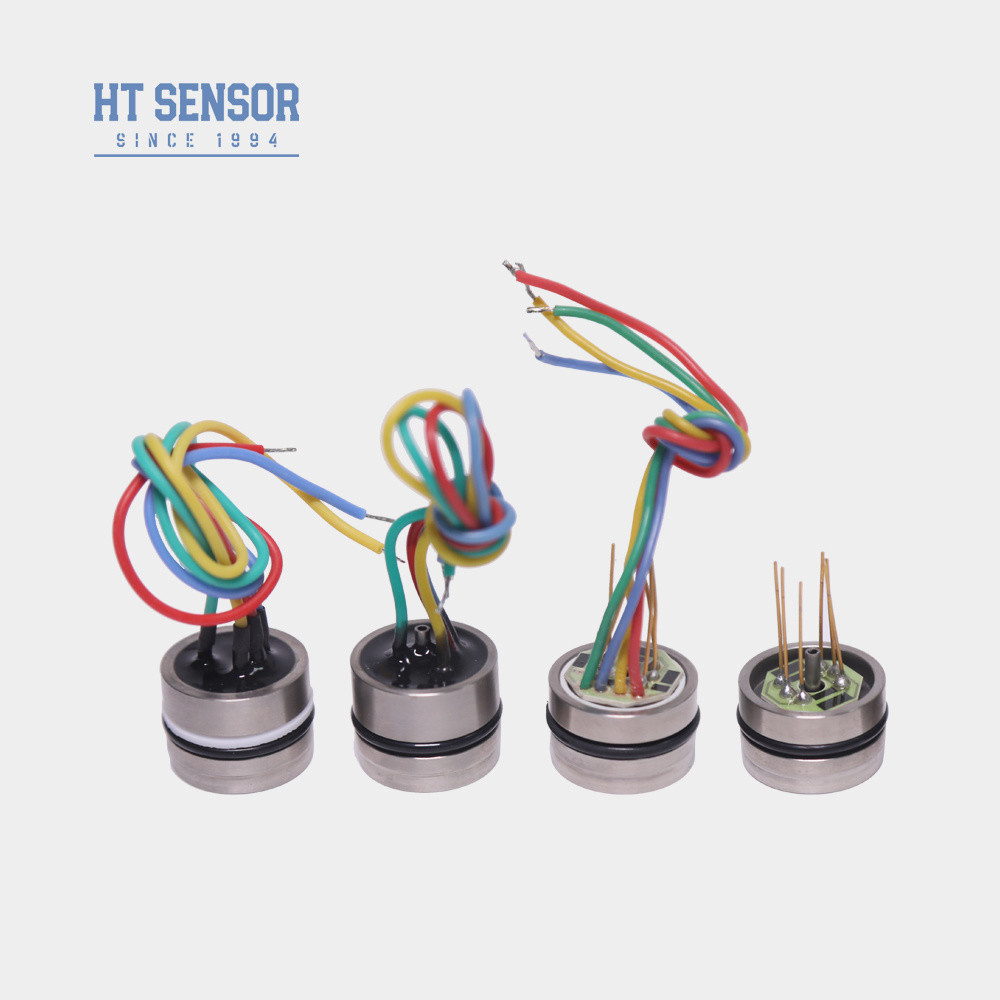

4. विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100mm उच्च-तापमान तार।
| प्रदर्शन पैरामीटर: | |||||
| रेंज | गेज (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| सील (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS,40MPaS, 60MPaS, 100MPaS | ||||
| विशिष्ट | अधिकतम | इकाई | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| दोहराव | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य आउटपुट | 0±1 | 0±2 | mV | ||
| स्पैन आउटपुट | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| तापमान त्रुटि-शून्य | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| तापमान त्रुटि-स्पैन | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| क्षतिपूर्ति तापमान। | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| संचालन तापमान | -20~80 | ºC | |||
| भंडारण तापमान | -40~125 | ºC | |||
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 120MPa के बीच छोटा मान लें | ||||
| विस्फोट दबाव | पूर्ण पैमाने का 5X | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| डायाफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||||
| आघात | 100g, 11ms | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रिंग या फ्लोरो रिंग | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | लगभग 20 ग्राम | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| प्रकार1 | |
| प्रकार2 | |
| विद्युत कनेक्शन और मुआवजा |
|
|
| चयन उदाहरण |
| ऑर्डरिंग टिप्स |
3. यदि मापा गया माध्यम कोर डायाफ्राम और हाउसिंग सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4. डायाफ्राम विरूपण या वेध के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वायुमंडल के लिए खुला रखें और कोर नेगेटिव प्रेशर चैंबर में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
