एचटी19 डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर और प्रेशर ट्रांसड्यूसर वाटर लेवल सेंसर सेल
Product Details
| प्रतिरूप संख्या।: | HT19 | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापने का माध्यम: | गैस और तरल | भरने का माध्यम: | सिलिकॉन तेल |
| दीर्घकालिक स्थिरता: | 0.2% एफ.एस./वर्ष | परिवहन पैकेज: | दफ़्ती |
| विनिर्देश: | 19 मिमी | मूल: | चीन |
| एचएस कोड: | 9026209090 | प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर |
| के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | <i>Available OED / ODM |</i> <b>उपलब्ध ओईडी/ओडीएम |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध |
| प्रमुखता देना |
विसारित सिलिकॉन दबाव सेंसर,जल स्तर दबाव ट्रांसड्यूसर,HT19 दबाव सेंसर वारंटी के साथ |
||
Product Description
उत्पाद विवरण

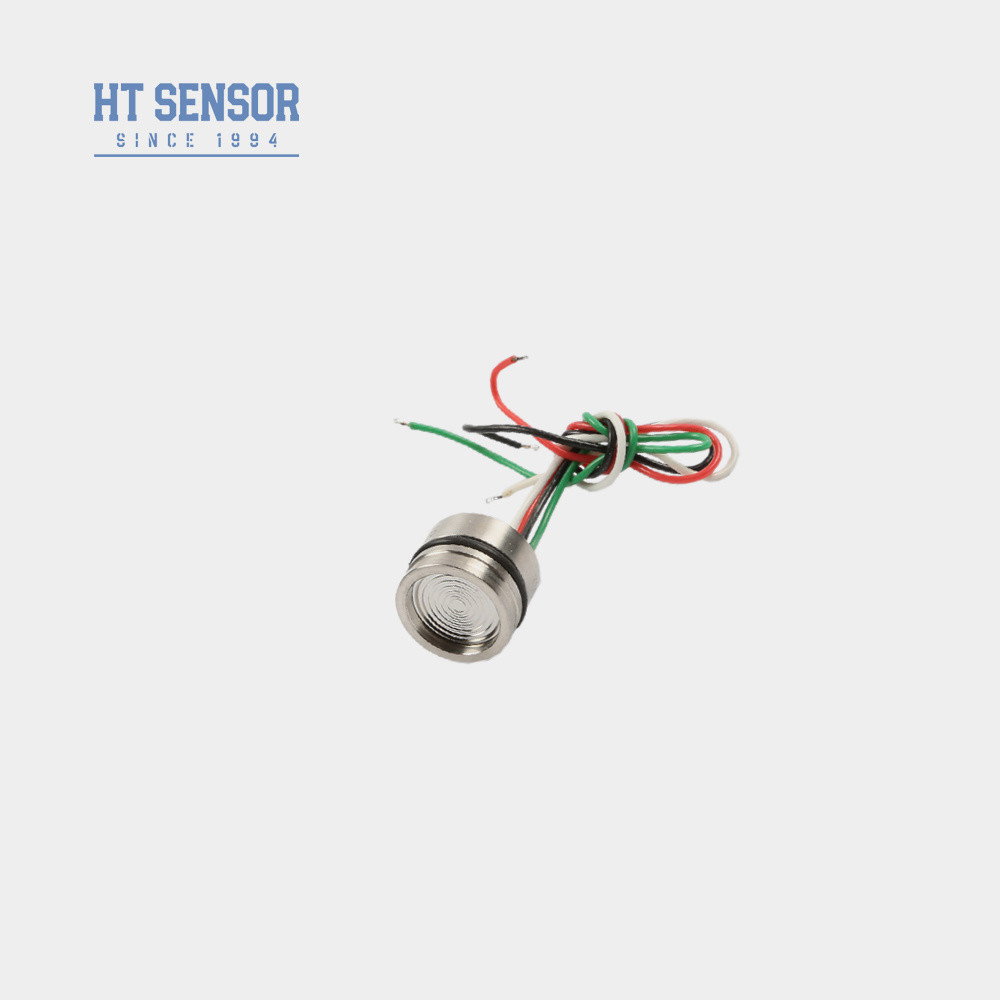

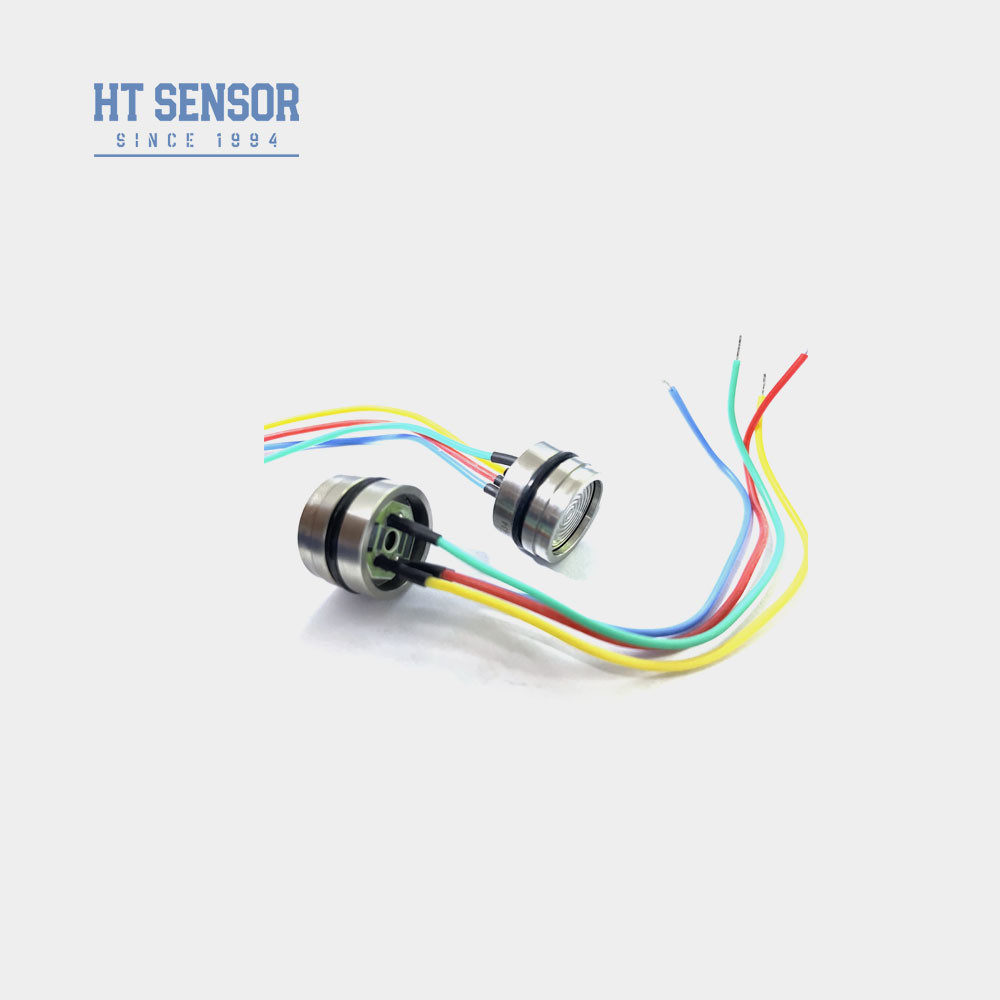

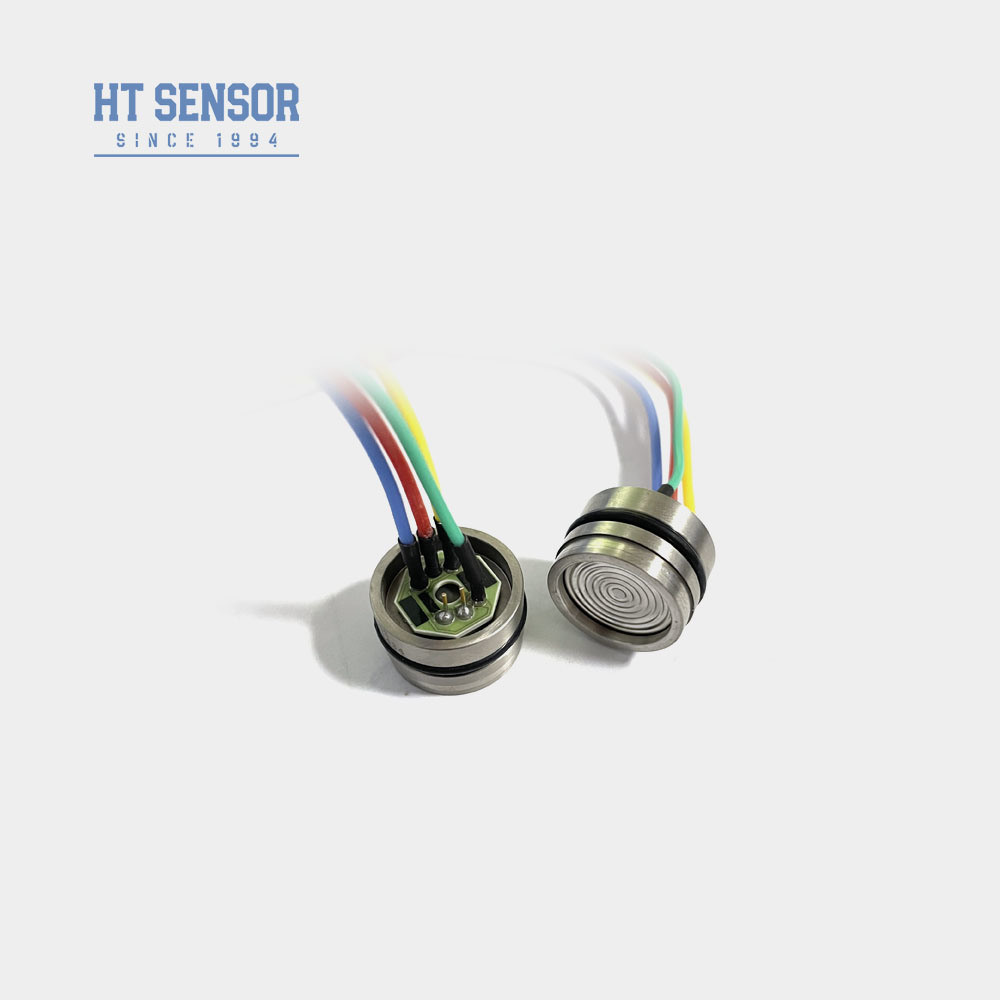

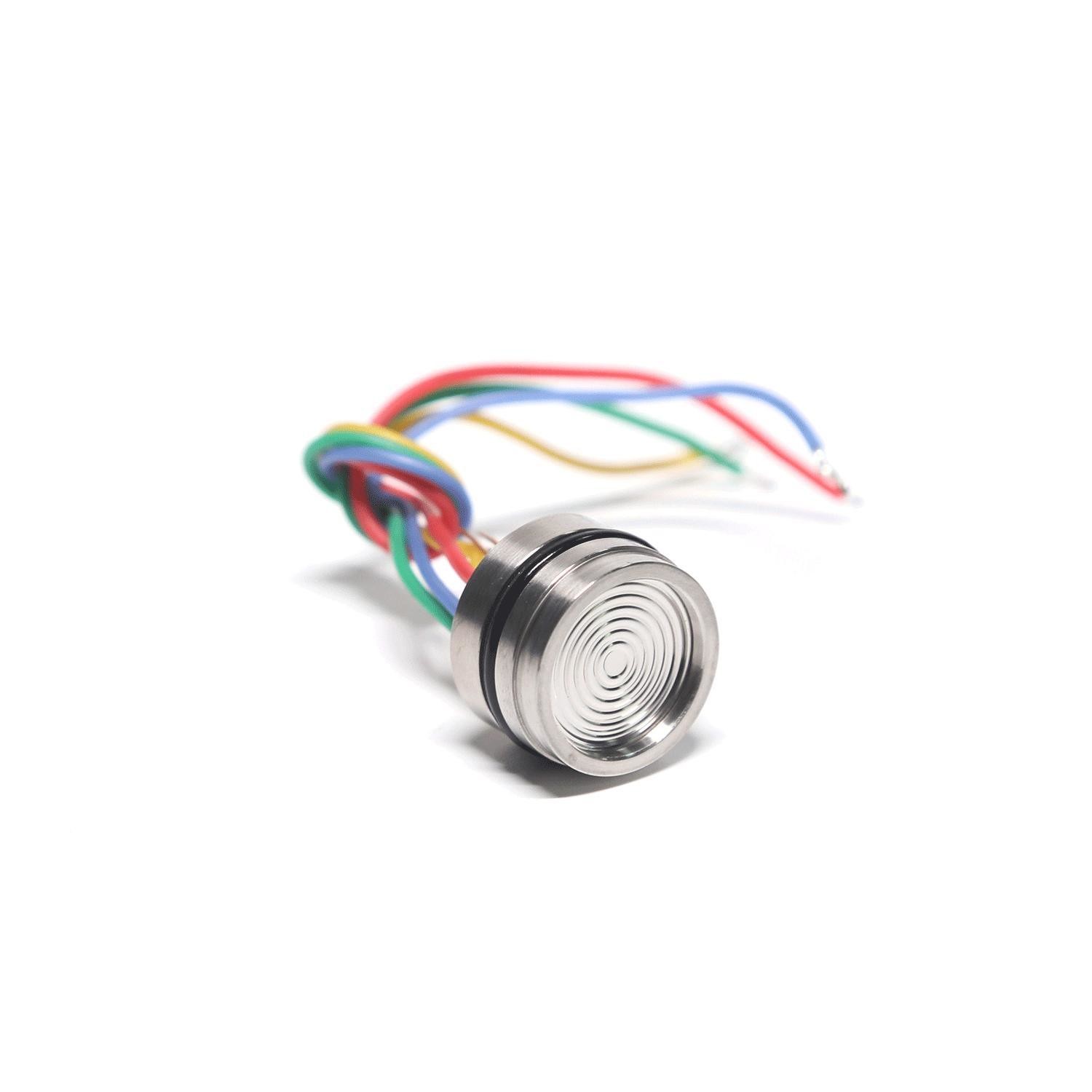

एचटी19 सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर
परिचय:
एचटी19 एक उच्च-प्रदर्शन वाला सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है, जिसे अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन सेंसिंग एलिमेंट वाले कोर के साथ इंजीनियर किया गया है। यह मापे गए माध्यम के दबाव को एक आइसोलेशन डायाफ्राम और सिलिकॉन तेल के माध्यम से सिलिकॉन डायाफ्राम में स्थानांतरित करके काम करता है, जिससे तरल और गैस दोनों दबावों का सटीक और विश्वसनीय माप सुनिश्चित होता है। इसका बहुमुखी डिजाइन और मजबूत निर्माण मांग वाले वातावरण में व्यापक अनुप्रयोग को सक्षम बनाता है, जिसमें एयर कंप्रेसर और रेफ्रिजरेशन सिस्टम शामिल हैं, जहां परिचालन दक्षता और सुरक्षा के लिए लगातार और सटीक दबाव निगरानी आवश्यक है।
उत्पाद विशेषताएं1. बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
1. सेंसर उन्नत विनिर्माण तकनीक का उपयोग करता है और इसमें टिकाऊ 316L स्टेनलेस स्टील हाउसिंग है। यह मांग वाले वातावरण में बेहतर संक्षारण प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए टाइटेनियम और Hastelloy सहित वैकल्पिक उच्च-प्रदर्शन डायाफ्राम सामग्री भी प्रदान करता है।
2. माप सटीकता बढ़ाने के लिए, सटीक तापमान मुआवजे और शून्य-बिंदु अंशांकन के लिए एक मोटी-फिल्म सर्किट एकीकृत है, जो बहाव को कम करता है और विभिन्न ऑपरेटिंग स्थितियों में लगातार प्रदर्शन सुनिश्चित करता है।
3. उत्कृष्ट विश्वसनीयता, दोहराव और दीर्घकालिक स्थिरता के साथ, सेंसर को महत्वपूर्ण अनुप्रयोगों में भरोसेमंद प्रदर्शन देने के लिए डिज़ाइन किया गया है, जिससे रखरखाव की आवश्यकताएं और परिचालन डाउनटाइम कम हो जाता है।
अनुप्रयोग1. बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
1. 316L स्टेनलेस स्टील संगतता के साथ गैर-संक्षारक गैस और तरल दबाव मापने के लिए उपयुक्त 2. विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू, जिनमें पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान शामिल हैं
≤20KPa
4. हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
5. प्रक्रिया नियंत्रण अनुप्रयोगों में उपयोग किया जाता है
विद्युत प्रदर्शन
:1. बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
2. इनपुट प्रतिबाधा:3KΩ~6KΩ
3. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ

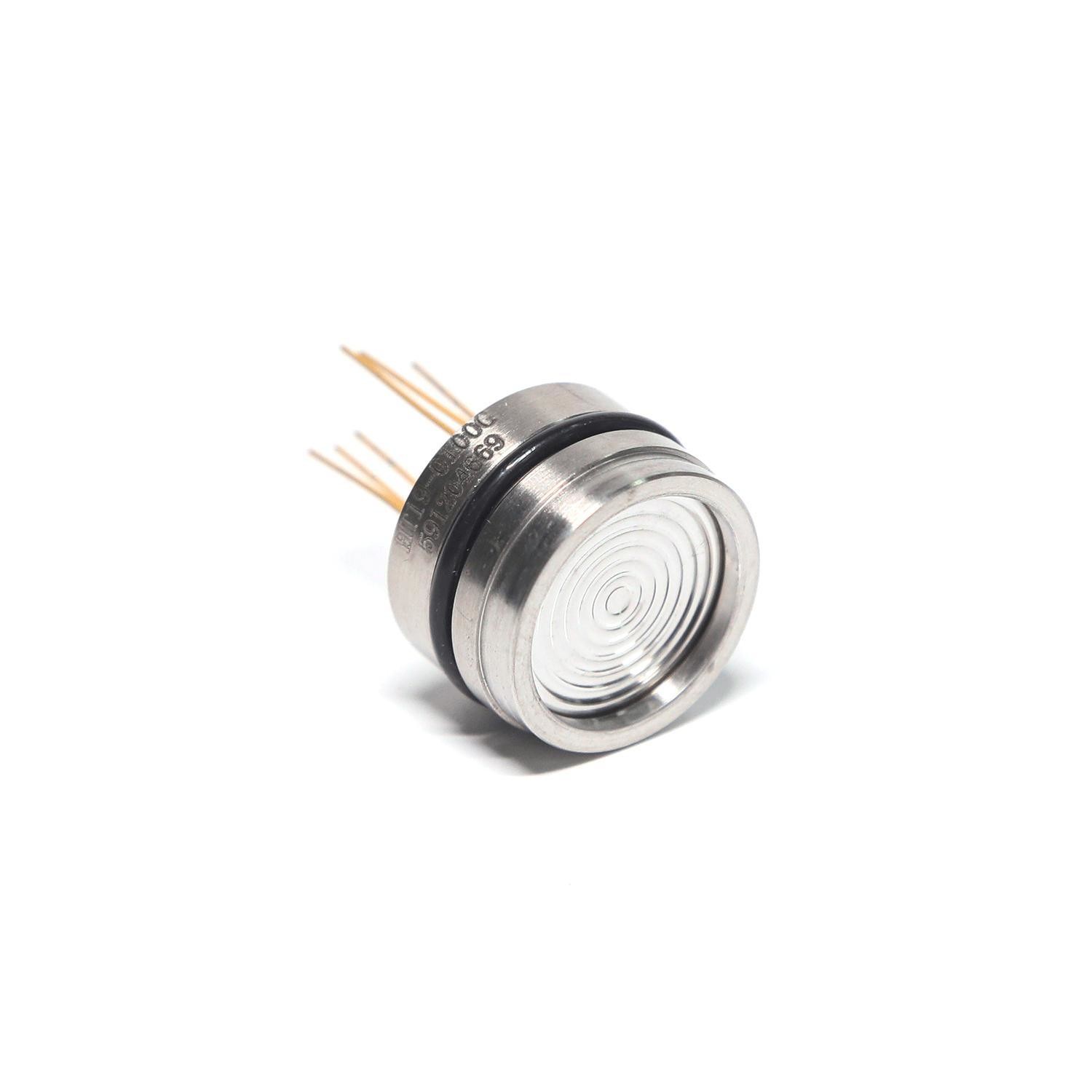

4. विद्युत कनेक्शन:गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च-तापमान तार।
प्रदर्शन पैरामीटर:
| रेंज | |||||
| गेज(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | पूर्ण(A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | सील(S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPaS, | 40MPaS,60MPaSविशिष्ट | ||||
| अधिकतम | इकाई | गैर-रैखिकता | |||
| ≤20KPa | ±0.3 | %F.S | क्षतिपूर्ति तापमान। | ||
| 0.05 | 0.1 | %F.S | क्षतिपूर्ति तापमान। | ||
| 0.05 | 0.1 | %F.S | क्षतिपूर्ति तापमान। | ||
| ≤20KPa | 0±2 | mV | तापमान त्रुटि-शून्य | ||
| ≤20KPa | 0~50 | 50±30 | mV | तापमान त्रुटि-शून्य | |
| 0~70 | 100±30 | mV | तापमान त्रुटि-शून्य | ||
| ≤20KPa | 0~50 | %F.S | %F.S | क्षतिपूर्ति तापमान। | |
| 0~70 | ±1 | %F.S | क्षतिपूर्ति तापमान। | ||
| ≤20KPa | 0~50 | %F.S | %F.S | क्षतिपूर्ति तापमान। | |
| 0~70 | ±1 | %F.S | क्षतिपूर्ति तापमान। | ||
| ≤20KPa | 0~50 | ºC | अनुमेय अधिभार | ||
| 0~70 | ºC | अनुमेय अधिभार | |||
| -20~80 | ºC | अनुमेय अधिभार | |||
| -40~125 | ºC | अनुमेय अधिभार | |||
| पूर्ण पैमाने के 3 गुना या 120MPa के बीच छोटा मान लें | विस्फोट दबाव | ||||
| पूर्ण पैमाने का 5X | दीर्घकालिक स्थिरता | ||||
| 0.2 % | F.S/वर्ष | डायाफ्राम सामग्री | |||
| 316L | इन्सुलेशन प्रतिरोध | ||||
| ≥200MΩ 100VDC | कंपन | ||||
| 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | आघात | ||||
| 100g,11ms | प्रतिक्रिया समय | ||||
| ≤1ms | ओ-रिंग सील | ||||
| नाइट्राइल रिंग या फ्लोरो रिंग | भरने का माध्यम | ||||
| सिलिकॉन तेल | वजन | ||||
| लगभग 20 ग्राम | पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA @ 25°C | ||||
| रूपरेखा निर्माण | |||||
| प्रकार1 | |
| प्रकार2 | |
| विद्युत कनेक्शन और मुआवजा | |
| चयन उदाहरण |
|
|
| ऑर्डरिंग टिप्स |
| 1. आवश्यक वायुरोधीपन प्राप्त करने के लिए असेंबली के दौरान कोर के आकार और ट्रांसमीटर हाउसिंग के बीच फिट पर ध्यान दें। |
4. डायाफ्राम विरूपण या वेध के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वायुमंडल के लिए खुला रखें और कोर नेगेटिव प्रेशर चैंबर में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
प्रश्नोत्तर
1.प्र: आपके प्रेशर सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
| ए: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है। |
ए: हमारी वारंटी अवधि शिपमेंट के 24 महीने बाद है, और हमारी बिक्री के बाद आपकी पूछताछ का 24 घंटे में जवाब देगी, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
ए: हमारी वारंटी अवधि शिपमेंट के 24 महीने बाद है, और हमारी बिक्री के बाद आपकी पूछताछ का 24 घंटे में जवाब देगी, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
