10VDC लिक्विड सिलिकॉन प्रेशर सेंसर सेल मिनी थ्रेड वाटर टैंक लेवल प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT30V | धागा प्रकार: | स्वनिर्धारित |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| स्वनिर्धारित: | स्वनिर्धारित | शक्ति: | 5 वीडीसी 10 वीडीसी |
| विनिर्देश: | धागा G1/4 G1/8 1/4NPT आदि | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध |
| प्रमुखता देना |
10 वीडीसी तरल सिलिकॉन दबाव सेंसर,तरल सिलिकॉन दबाव सेंसर मिनी धागा,10 वीडीसी पानी टैंक स्तर दबाव सेंसर |
||
Product Description

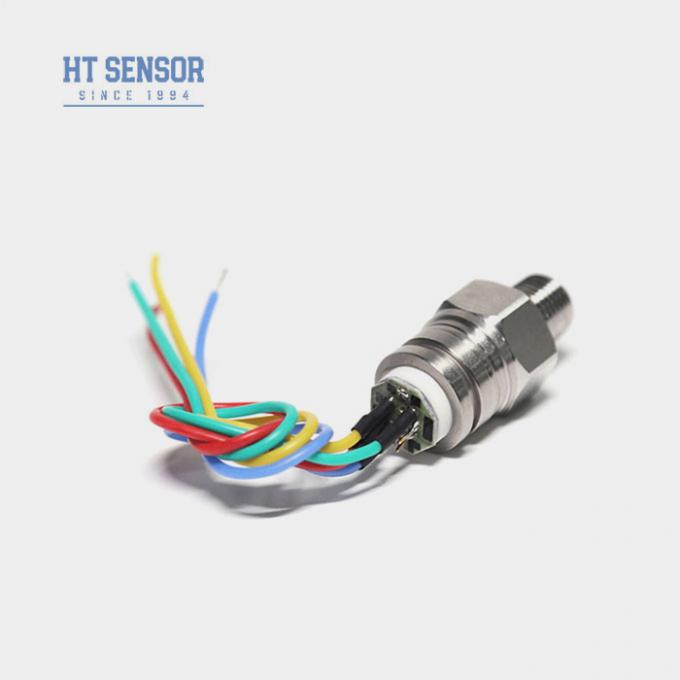

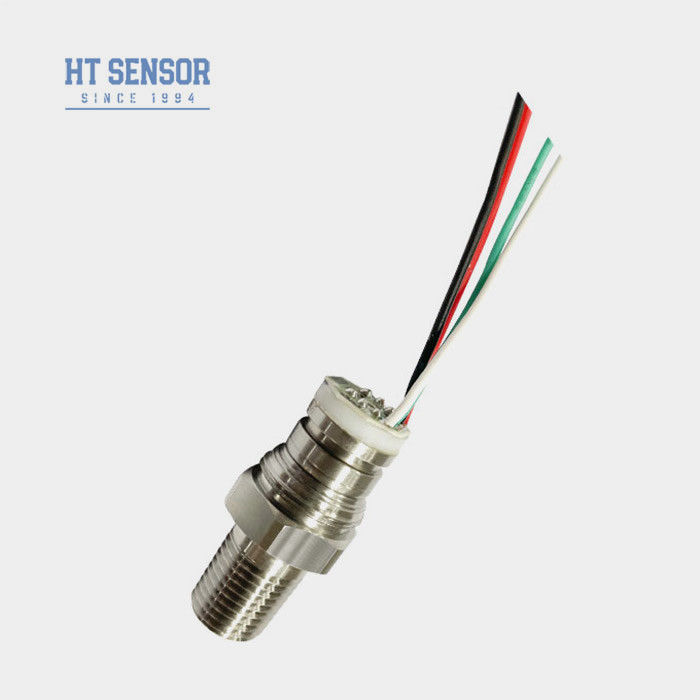

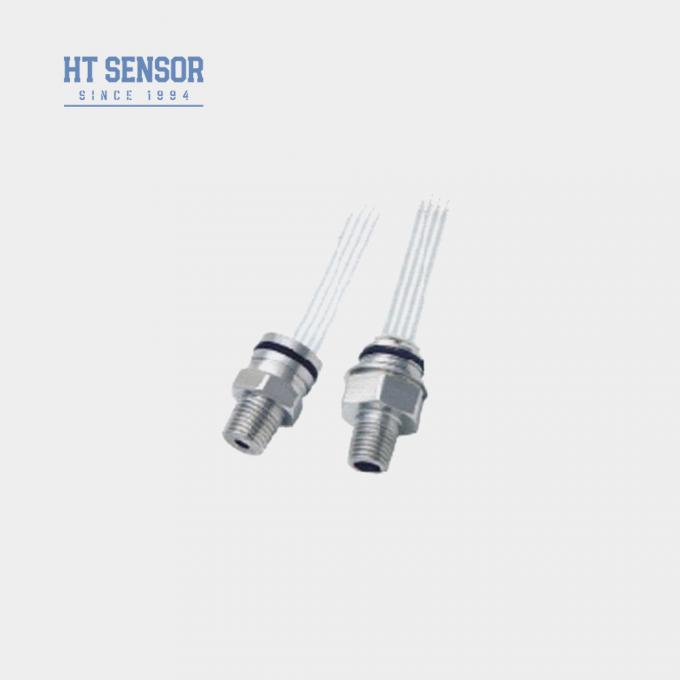

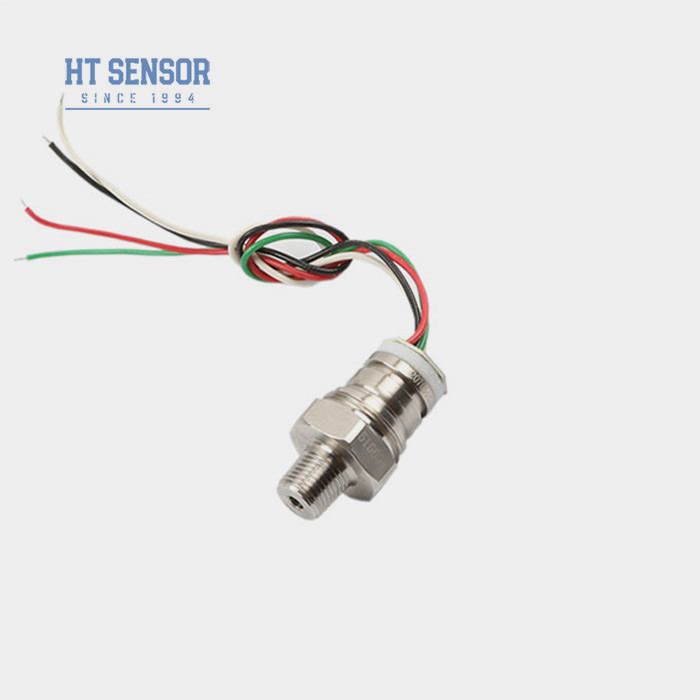

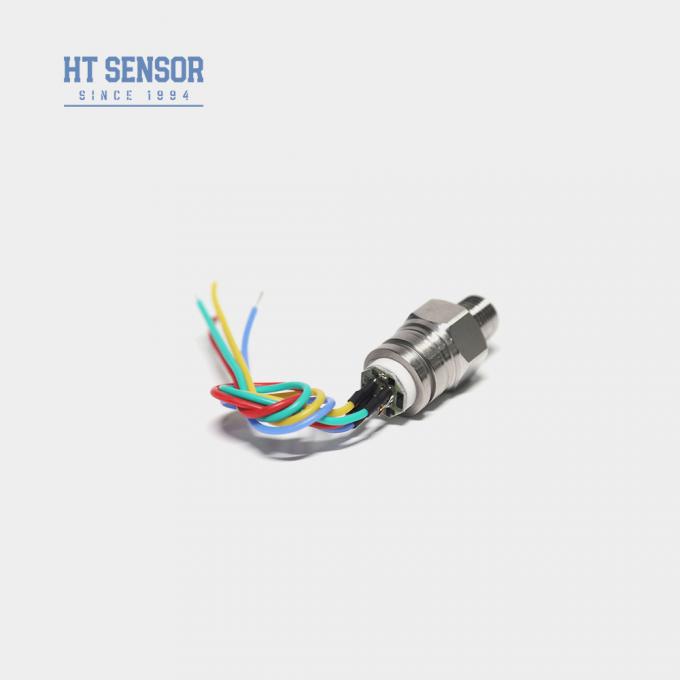

HT30V 10VDC संचालित मिनी थ्रेड तरल सिलिकॉन दबाव सेंसर ट्रांसड्यूसर
HT30V पीज़ोरेसिस्टिवसिलिकॉनदबाव सेंसर
थ्रेड सिलिकॉन दबाव सेंसर का परिचय:
एचटी30वी एक अत्यधिक स्थिर विसारित सिलिकॉन तत्व का उपयोग करता है, जो इसे एक विश्वसनीय सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर बनाता है। एक अलगाव डायफ्राम और सिलिकॉन तेल का उपयोग करके,सेंसर द्रव और गैसों के दबाव को सटीक रूप से मापता हैवायु कंप्रेसर और शीतलन प्रणालियों में इसके व्यापक अनुप्रयोगों से यह विभिन्न उद्योगों में एक मूल्यवान संपत्ति बन जाता है।
उत्पाद की विशेषताएंघर्षण सिलिकॉन दबाव सेंसर:
- तापमान क्षतिपूर्ति और शून्य ऑफसेट के लिए मोटी फिल्म सर्किट का उपयोग करता हैसुधार।
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता.
- निरंतर वोल्टेज बिजली आपूर्ति, मानक आउटपुट
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है।
- आम तौर पर प्रशीतन प्रणालियों और दबाव के लिए हवा कंप्रेसर में प्रयोग किया जाता है माप।
- बिजली की आपूर्तिः ≤10 वीडीसी
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः 100 मिमी उच्च तापमान तार, रिबन केबल
| प्रदर्शन मापदंडघर्षण सिलिकॉन दबाव सेंसर: | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | ~ 63 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | ||||||

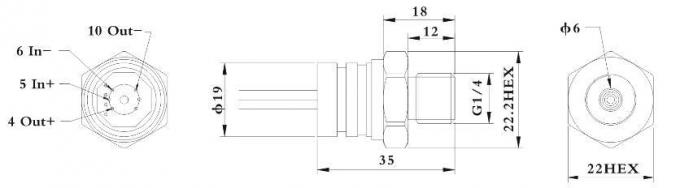

| रूपरेखा निर्माण | |
| आयाम | |
| नोट्स: दबाव सेंसर का धागा आकार अनुकूलित किया जा सकता है | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1थ्रेडेड सेंसर के लिए, कृपया आवश्यक थ्रेड इंटरफ़ेस, ऊपरी इंटरफ़ेस, निचले इंटरफ़ेस या वेल्डिंग की आवश्यकताओं की पुष्टि करें ताकि रूपरेखा आकार आरेख दिया जा सके।
2यदि परीक्षित माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ असंगत है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
3सेंसर डायफ्राम पर हाथ या तेज वस्तुओं का प्रयोग करने से बचें, ताकि डायफ्राम का विकृति या छेद और कोर को नुकसान से बचा जा सके।
4गेज कोर के नकारात्मक दबाव कक्ष में पानी, वाटर वाष्प या संक्षारक माध्यमों के प्रवेश को रोकने के लिए गेज कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें।
5यदि कोई पिन बदलता है, तो वास्तविक कोर तार पर लेबल देखें।
