| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | HT30V |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | HT30V | धागा प्रकार: | अनुकूलित |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| अनुकूलित: | अनुकूलित | शक्ति: | 5 वीडीसी 10 वीडीसी |
| विनिर्देश: | धागा G1/4 G1/8 1/4NPT आदि | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध |
| प्रमुखता देना: | 10 वीडीसी तरल सिलिकॉन दबाव सेंसर,तरल सिलिकॉन दबाव सेंसर मिनी धागा,10 वीडीसी पानी टैंक स्तर दबाव सेंसर |
||

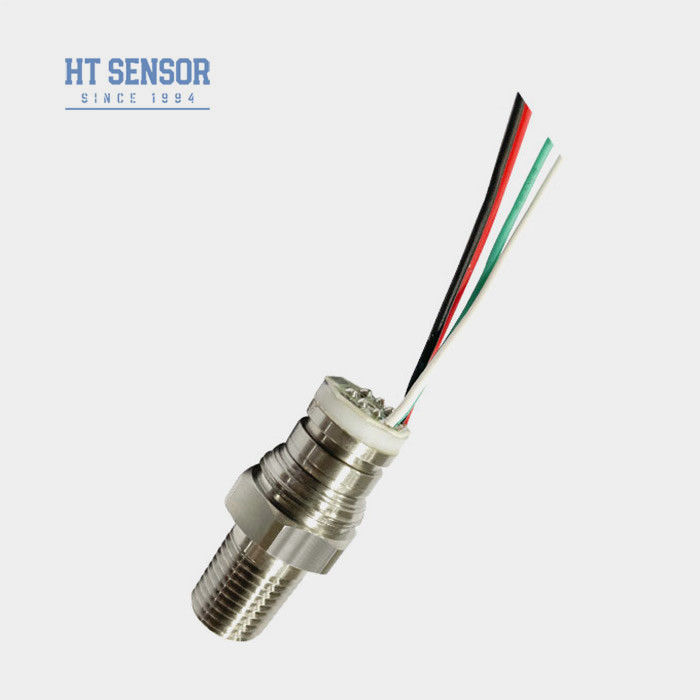

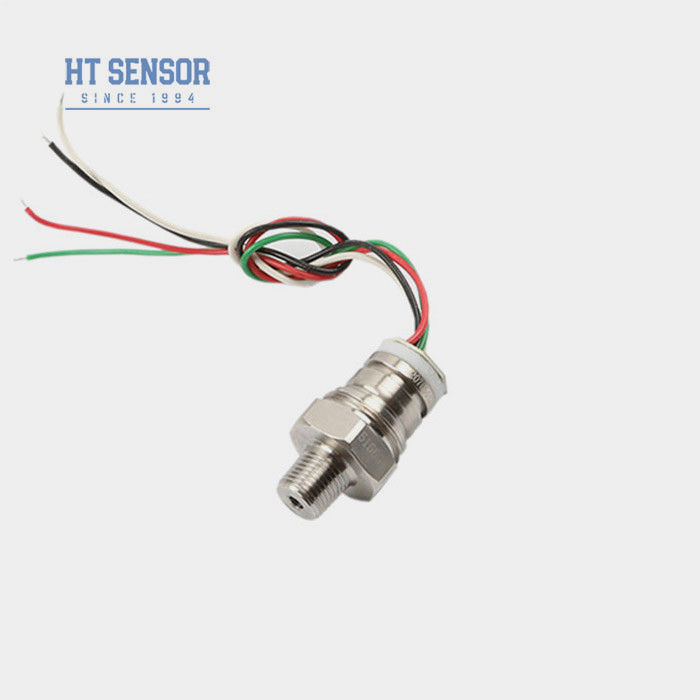

HT30V पीज़ोरेसिस्टिवसिलिकॉनदबाव सेंसर
थ्रेड सिलिकॉन दबाव सेंसर का परिचय:
एचटी30वी एक अत्यधिक स्थिर विसारित सिलिकॉन तत्व का उपयोग करता है, जो इसे एक विश्वसनीय सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर बनाता है। एक अलगाव डायफ्राम और सिलिकॉन तेल का उपयोग करके,सेंसर द्रव और गैसों के दबाव को सटीक रूप से मापता हैवायु कंप्रेसर और शीतलन प्रणालियों में इसके व्यापक अनुप्रयोगों से यह विभिन्न उद्योगों में एक मूल्यवान संपत्ति बन जाता है।
| प्रदर्शन मापदंडघर्षण सिलिकॉन दबाव सेंसर: | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | ~ 63 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | ||||||
| रूपरेखा निर्माण | |
| आयाम |  |
| नोट्स: दबाव सेंसर का धागा आकार अनुकूलित किया जा सकता है | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1थ्रेडेड सेंसर के लिए, कृपया आवश्यक थ्रेड इंटरफ़ेस, ऊपरी इंटरफ़ेस, निचले इंटरफ़ेस या वेल्डिंग की आवश्यकताओं की पुष्टि करें ताकि रूपरेखा आकार आरेख दिया जा सके।
2यदि परीक्षित माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ असंगत है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
3सेंसर डायफ्राम पर हाथ या तेज वस्तुओं का प्रयोग करने से बचें, ताकि डायफ्राम का विकृति या छेद और कोर को नुकसान से बचा जा सके।
4गेज कोर के नकारात्मक दबाव कक्ष में पानी, वाटर वाष्प या संक्षारक माध्यमों के प्रवेश को रोकने के लिए गेज कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें।
5यदि कोई पिन बदलता है, तो वास्तविक कोर तार पर लेबल देखें।
