| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | HT19V |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | HT19V | धागा प्रकार: | नहीं |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| रेंज: | 0-10kpa~100mpa | आउटपुट: | एमवी |
| दबाव प्रकार: | जी/ए/एस | आपूर्ति: | 1.5mA |
| एचएस कोड: | 9026209090 | आपूर्ति की क्षमता: | 20000 पीसी / माह |
| प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर | सामग्री: | स्टेनलेस स्टील |
| अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> | ||
| प्रमुखता देना: | HT19V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर,सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर 10 वीडीसी,10 वीडीसी सिलिकॉन तरल वायु दबाव सेंसर |
||

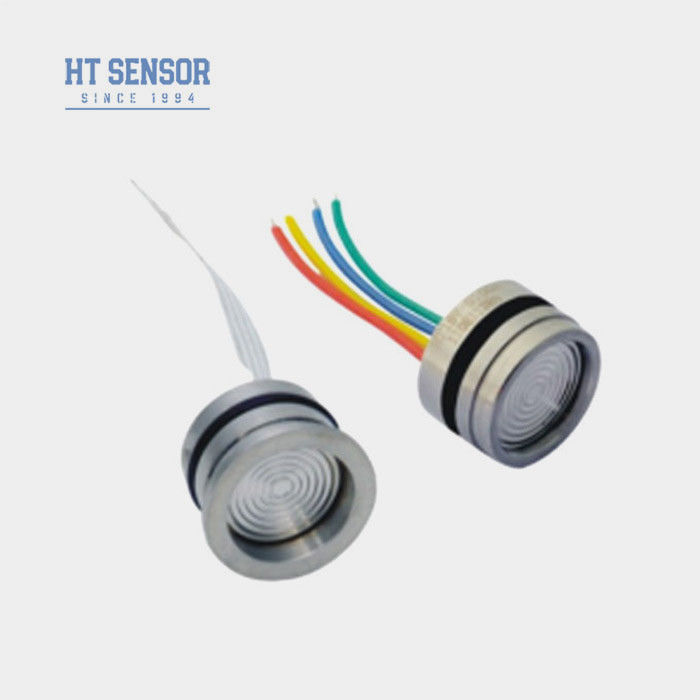

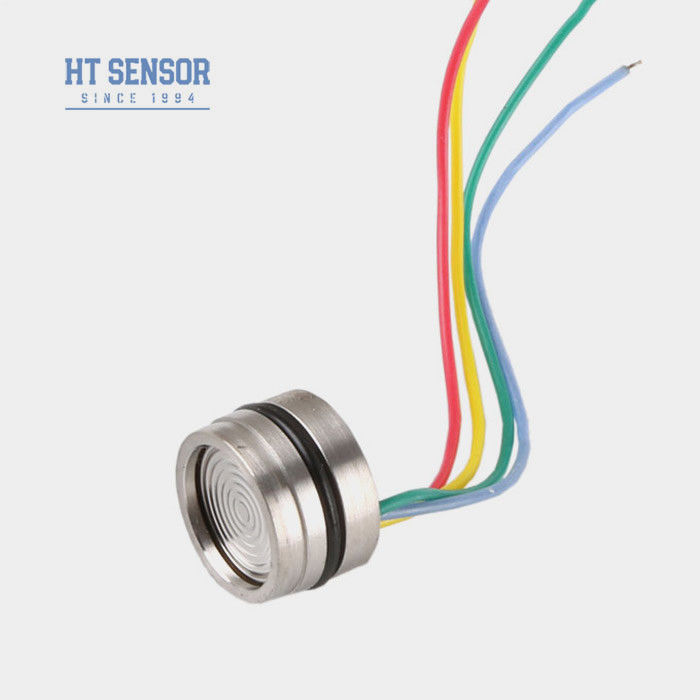

HT19V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
एचटी19वी एक अत्यधिक स्थिर फैला हुआ सिलिकॉन तत्व का उपयोग करता है, जो इसे एक विश्वसनीय सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर बनाता है। एक अलगाव डायफ्राम और सिलिकॉन तेल का उपयोग करके,सेंसर द्रव और गैसों के दबाव को सटीक रूप से मापता हैवायु कंप्रेसर और शीतलन प्रणालियों में इसके व्यापक अनुप्रयोगों से यह विभिन्न उद्योगों में एक मूल्यवान संपत्ति बन जाता है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर का:
1तापमान मुआवजे और शून्य ऑफसेट के लिए मोटी फिल्म सर्किट का उपयोग करता हैसुधार
2उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
3.निरंतर वोल्टेज बिजली आपूर्ति, मानक आउटपुट
आवेदनसिलिकॉन दबाव सेंसर का:
1. 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
2दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है।
3.आमतौर पर प्रशीतन प्रणालियों और दबाव के लिए हवा कंप्रेसर में प्रयोग किया जाता है माप।
विद्युत प्रदर्शनसिलिकॉन दबाव सेंसर का:
1बिजली की आपूर्तिः ≤10 वीडीसी
2सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
3. इनपुट प्रतिबाधाः 4KΩ ~ 20KΩ
4. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ
5विद्युत कनेक्शनः 100 मिमी उच्च तापमान के तार, रिबन केबल
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का.. | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | ~28 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | ||||||
| रूपरेखा निर्माणसिलिकॉन दबाव सेंसर का | |
| <3.5 एमपीएएस |  |
| ≥3.5MPaS <40 एमपीएएस |
 |
| ≥40MPaS |  |
| विद्युत कनेक्शन और क्षतिपूर्तिसिलिकॉन दबाव सेंसर का |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
| प्रश्न और उत्तर |
