HT19V सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर 5V 10VDC सिलिकॉन तरल वायु दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | HT19V | धागा प्रकार: | नहीं |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापक माध्यम: | गैस और तरल |
| श्रेणी: | 0-10kpa~100mpa | उत्पादन: | एमवी |
| दबाव प्रकार: | जी/ए/एस | आपूर्ति: | 1.5mA |
| एचएस कोड: | 9026209090 | आपूर्ति की क्षमता: | 20000 पीसी/माह |
| प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर | सामग्री: | स्टेनलेस स्टील |
| अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध | ||
| प्रमुखता देना |
HT19V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर,सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर 10 वीडीसी,10 वीडीसी सिलिकॉन तरल वायु दबाव सेंसर |
||
Product Description
HT19V 19mm 10VDC हवा और तरल के लिए Piezoelectric सिलिकॉन दबाव सेंसर संचालित

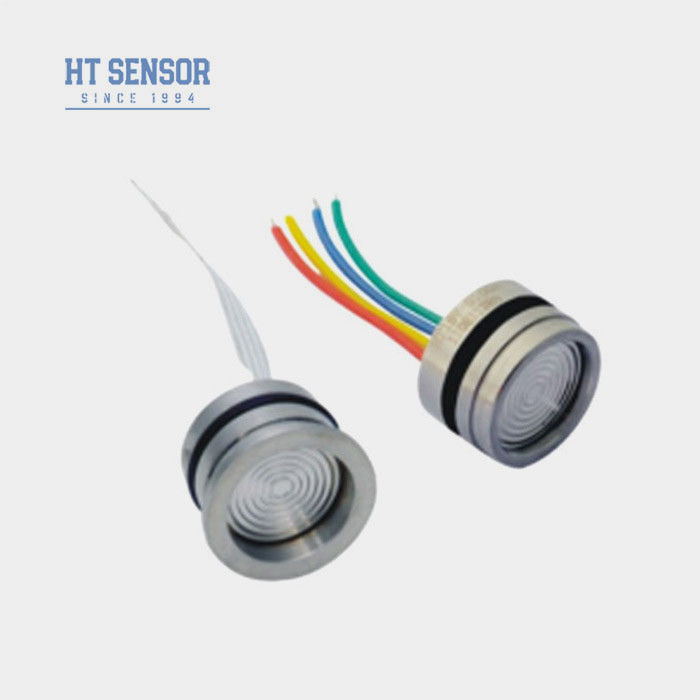

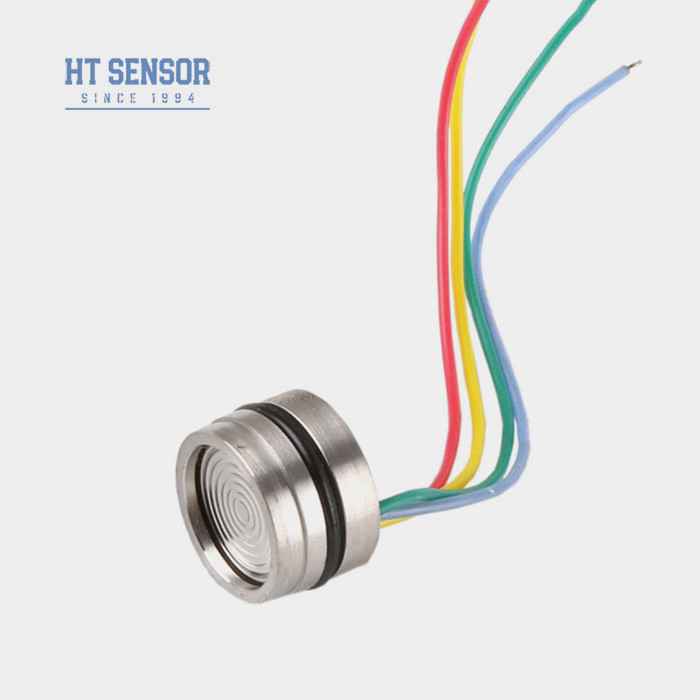

HT19V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
एचटी19वी एक अत्यधिक स्थिर फैला हुआ सिलिकॉन तत्व का उपयोग करता है, जो इसे एक विश्वसनीय सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर बनाता है। एक अलगाव डायफ्राम और सिलिकॉन तेल का उपयोग करके,सेंसर द्रव और गैसों के दबाव को सटीक रूप से मापता हैवायु कंप्रेसर और शीतलन प्रणालियों में इसके व्यापक अनुप्रयोगों से यह विभिन्न उद्योगों में एक मूल्यवान संपत्ति बन जाता है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर का:
1तापमान मुआवजे और शून्य ऑफसेट के लिए मोटी फिल्म सर्किट का उपयोग करता हैसुधार
2उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
3.निरंतर वोल्टेज बिजली आपूर्ति, मानक आउटपुट
आवेदनसिलिकॉन दबाव सेंसर का:
1. 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
2दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है।
3.आमतौर पर प्रशीतन प्रणालियों और दबाव के लिए हवा कंप्रेसर में प्रयोग किया जाता है माप।
विद्युत प्रदर्शनसिलिकॉन दबाव सेंसर का:
1बिजली की आपूर्तिः ≤10 वीडीसी
2सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
3. इनपुट प्रतिबाधाः 4KΩ ~ 20KΩ
4. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ
5विद्युत कनेक्शनः 100 मिमी उच्च तापमान के तार, रिबन केबल
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का.. | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | ~28 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | ||||||
| रूपरेखा निर्माणसिलिकॉन दबाव सेंसर का | |
| <3.5 एमपीएएस |  |
| ≥3.5MPaS <40 एमपीएएस |
|
| ≥40MPaS | |
| विद्युत कनेक्शन और क्षतिपूर्तिसिलिकॉन दबाव सेंसर का |
|
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
2आवास की स्थापना के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को नुकसान से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
