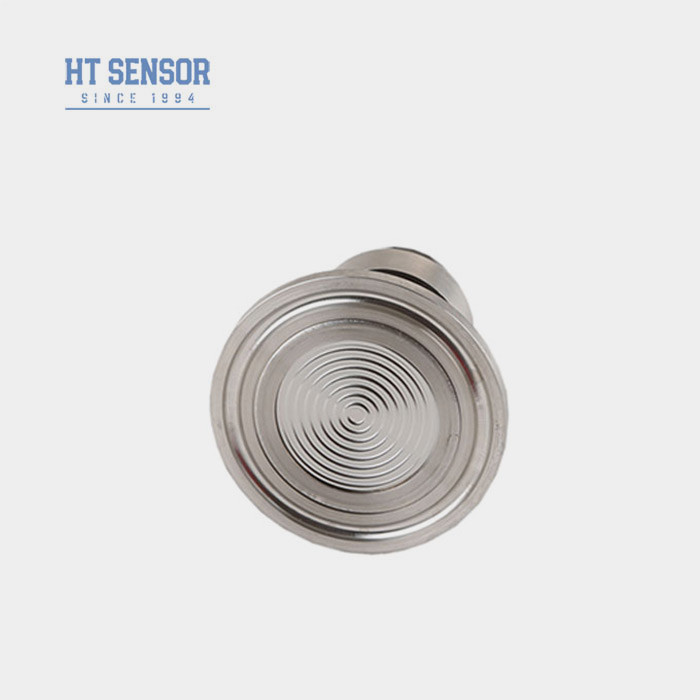

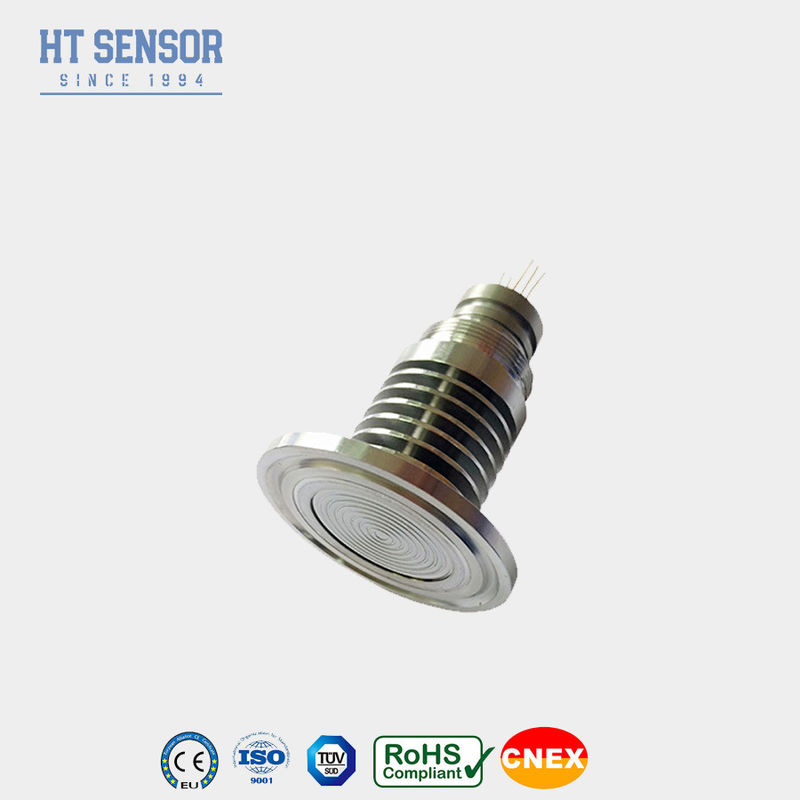

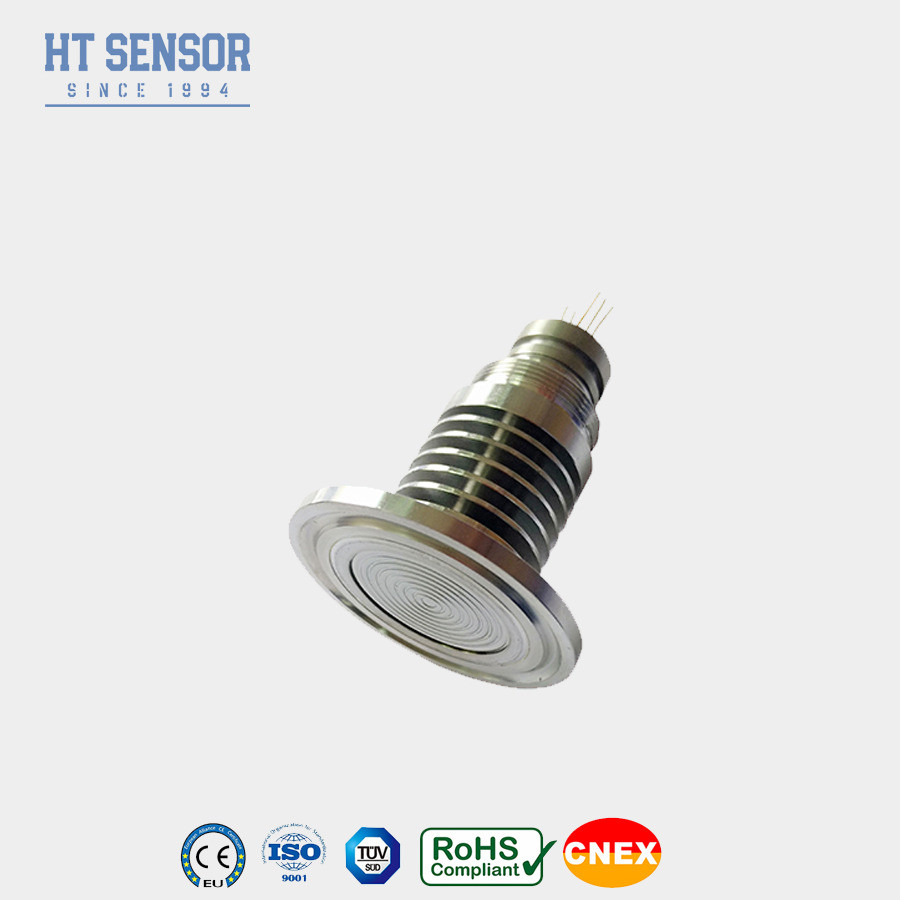

एचटी-आईक्यू पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर 50.4 मिमी बड़ा डायफ्राम प्रकार फ्लश सेंसर
Product Details
| प्रतिरूप संख्या।: | एचटी-आईक्यू | धागा प्रकार: | 50.4 मिमी क्लैंप |
|---|---|---|---|
| तारों का प्रकार: | चार-तार या सोना चढ़ाया हुआ कोवर पिन | मापक माध्यम: | गैस और तरल |
| श्रेणी: | 0-35kpa~3.5Mpa | शक्ति: | 1.5mA |
| परिवहन पैकेज: | दफ़्ती | मूल: | चीन |
| एचएस कोड: | 9026209090 | प्रकार: | पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर |
| के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध |
| प्रमुखता देना |
एचटी-आईक्यू पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर,पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर 50.4mm,50.4 मिमी बड़ा डायफ्राम प्रकार दबाव सेंसर |
||
Product Description
एचटी-आईक्यू 50.4 मिमी बड़ा डायफ्राम पीज़ोरेसिटिव सिलिकॉन दबाव सेंसर परिचय
एचटी-आईक्यू सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर
पिज़ोरेसिटिव सिलिकॉन दबाव सेंसर का परिचय
एचटी-आईक्यू एक अत्यधिक स्थिर फैला हुआ सिलिकॉन चिप के साथ एक फ्लश डायफ्राम दबाव सेंसर है। दबाव एक स्टेनलेस स्टील के माध्यम से संवेदनशील चिप को प्रेषित किया जाता हैडायफ्राम बंद सिलिकॉन तेल। संवेदनशील चिप सीधे मापने के माध्यम से संपर्क नहीं करता है। इस उत्पाद में एक सपाट डायफ्राम संरचना है, जिससे यहयह साफ करने में आसान और अत्यधिक विश्वसनीय है। यह खाद्य और स्वच्छता जैसे उद्योगों में अनुप्रयोगों के लिए उपयुक्त है।
उत्पाद की विशेषताएंपिज़ोरेसिटिव सिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही साथडायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
- तापमान मुआवजे और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना सुधार
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
- फेफड़े की संरचना को साफ करना आसान
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- खाद्य एवं पेय उद्योग
- औद्योगिक प्रक्रिया नियंत्रण
- औषधि उद्योग
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडपिज़ोरेसिटिव सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500 केपीएएस | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~ 150 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
| प्रश्न और उत्तर |
A1:हम 29 से अधिक वर्षों के अनुभव के साथ निर्माता हैं/
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
