स्टेनलेस स्टील लेवल माप फ़्लैंज वेट स्वैग लेवल सेंसर प्रेशर ट्रांसमीटर सेंसर के साथ

बुनियादी जानकारी
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: HT SENSOR
प्रमाणन: ISO9001
मॉडल संख्या: BH93420-WS
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: मानक निर्यात पैकेज
प्रसव के समय: 5 से 8 कार्यदिवस
भुगतान शर्तें: वेस्टर्न यूनियन, एल / सी, टी / टी
आपूर्ति की क्षमता: 5000 पीसी / माह
विस्तार जानकारी
Accuracy: 0.5%F.S Material: Stainless Steel
Measurement Range: 0~10m...400m Output Signal: 4-20mA
Power Supply: DC24V Product Name: Sewage Level Sensor
Protection Level: IP68 Model: BH93420-WS

उत्पाद विवरण

स्टेनलेस स्टील स्तर माप फ्लैंज वजन स्वैग स्तर सेंसर दबाव ट्रांसमीटर सेंसर के साथ

बीH- डब्ल्यूएस अपशिष्ट जल स्तर सेंसर

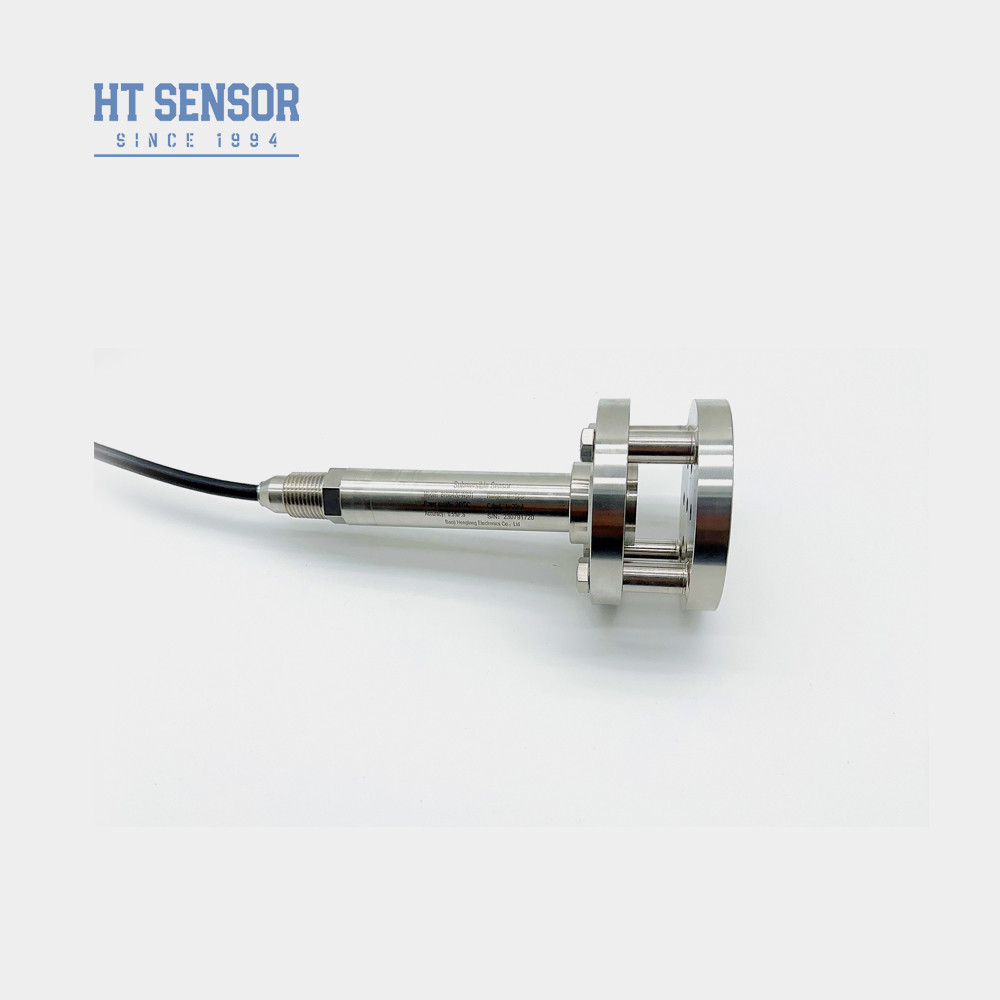

स्टेनलेस स्टील लेवल माप फ़्लैंज वेट स्वैग लेवल सेंसर प्रेशर ट्रांसमीटर सेंसर के साथ 0

परिचय:


BH93420-WS पनडुब्बी स्तर सेंसरएक उच्च परिशुद्धता piezoresistive सिलिकॉन सेंसर तत्व में आवास का उपयोग करता316L स्टेनलेस स्टीलअधिकतम संक्षारण प्रतिरोध के लिए। यह कठोर तरल पदार्थ माप अनुप्रयोगों के लिए डिज़ाइन किया गया है, यह विश्वसनीय रूप से तरल पदार्थ के स्तर की निगरानी करता हैः

  • अपशिष्ट जल उपचार: स्लैग टैंक, डाइजेस्टर, क्लियरफायर
  • रासायनिक प्रसंस्करण: एल्यूमीनियम टैंक, रासायनिक भंडारण पात्र, चूना घोल
  • औद्योगिक भंडारण: तेल टैंक, सीवेज डंप, पानी के जलाशय

इसके साथपूरी तरह से वेल्डेड निर्माणऔरसील इलेक्ट्रॉनिक्स, यह मजबूत ट्रांसमीटर लंबे समय तक स्थिरता बनाए रखते हुए आक्रामक मीडिया का सामना करता है, जिससे यह दूषित या घर्षण तरल पदार्थों के लिए आदर्श है।


उत्पाद की विशेषताएं:

  • विशेष रूप से कठोर वातावरण के लिए डिज़ाइन किया गया
  • धमाका प्रतिरोधी चिह्नः ExiaIICT6
  • उच्च सुरक्षाः IP68
  • उत्कृष्ट संक्षारण प्रतिरोध के साथ पूर्ण 316L स्टेनलेस स्टील संरचना
  • उच्च परिशुद्धता और अच्छी स्थिरता

आवेदन:

  • 316LSS के साथ संगत,गैर संक्षारक तरल पदार्थ
  • डीजल टैंकों, ईंधन टैंकों और अन्य ईंधन कंटेनरों में तेल के स्तर की निगरानी
  • प्रदूषित तरल पदार्थों में स्तर माप, जैसे कीचड़ टैंक, स्पष्टीकरणकर्ता, डाइजेस्टर, एल्यूम टैंक, रासायनिक भंडारण टैंक, सीवेज गड्ढे और जल जलाशय


प्रदर्शन मापदंड
माप सीमा 0~10 मीटर...400 मीटर
दबाव प्रकार गेज दबाव, पूर्ण दबाव, सील दबाव
अतिभार ≤ 2X नामित सीमा
सटीकता @ 25oC ±0.25% (सामान्य) ±0.5% (अधिकतम)
पुनरावृत्ति ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम)
हिस्टेरिसिस ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम)
दीर्घकालिक स्थिरता ± 0.2% एफ.एस./वर्ष (अधिकतम)
शून्य तापमान विचलन ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa)
स्पैन तापमान विचलन ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa)
मुआवजा तापमान -10 से 80 डिग्री सेल्सियस
परिचालन तापमान -20 से 100 डिग्री सेल्सियस
भंडारण तापमान -30 से 100 डिग्री सेल्सियस
कंपन 10g,55Hz ~ 2kHz
आवास सामग्री 316L स्टेनलेस स्टील
डायफ्राम सामग्री 316L स्टेनलेस स्टील
इन्सुलेशन प्रतिरोध >=100MΩ@100VDC
विस्फोट प्रतिरोधी रेटिंग ExiaIICT6
सुरक्षा रेटिंग IP67, IP68
ओ-रिंग सील फ्लोरो रबर
वजन ~2.1 किलो (केबल के बिना)
केबल सामग्री पॉलीएथिलीन, पॉलीयूरेथेन,टेफ्लॉन



आउटपुट सिग्नल आपूर्ति वोल्टेज आउटपुट प्रकार
4~20mA 12~30 वीडीसी 2/3/4 तार
0~10/20mA
3 तार
0/1~5V
0/1~10V
0.5~4.5V 5 वीडीसी

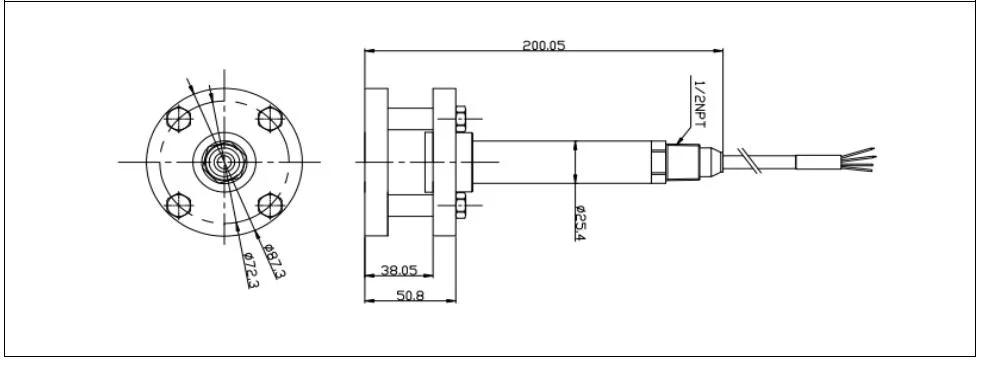

रूपरेखा निर्माण

स्टेनलेस स्टील लेवल माप फ़्लैंज वेट स्वैग लेवल सेंसर प्रेशर ट्रांसमीटर सेंसर के साथ 1

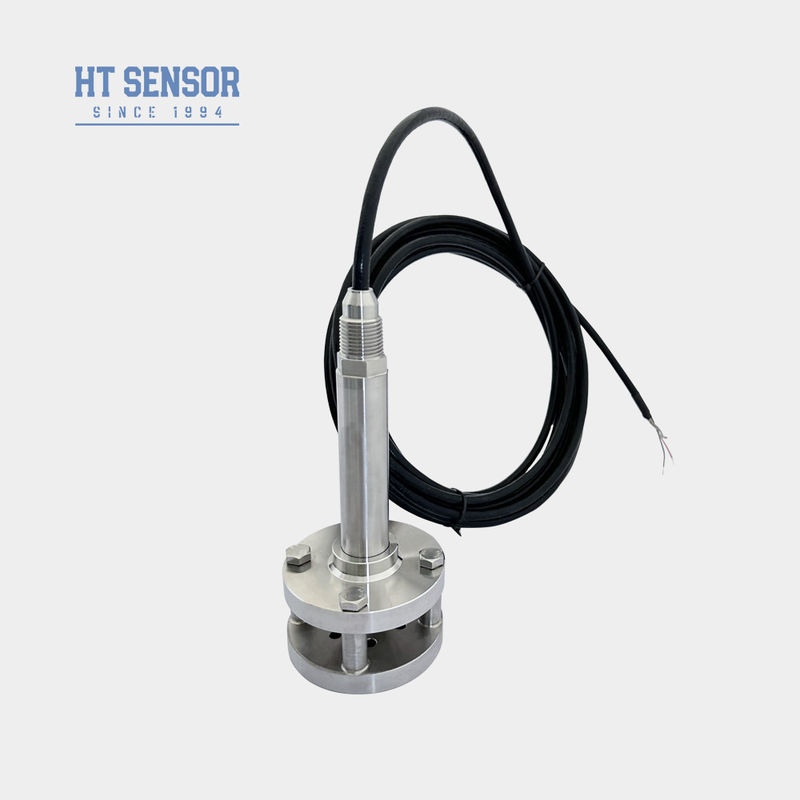

स्टेनलेस स्टील लेवल माप फ़्लैंज वेट स्वैग लेवल सेंसर प्रेशर ट्रांसमीटर सेंसर के साथ 2

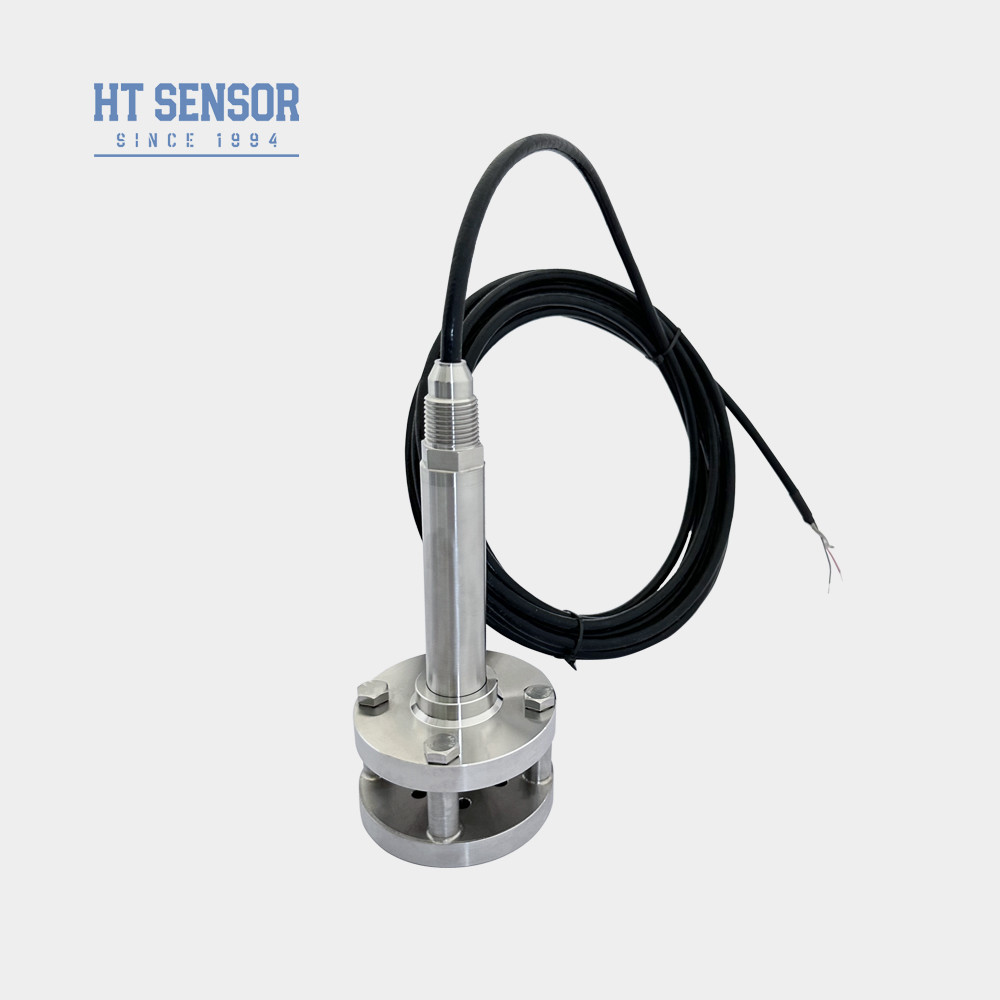

स्टेनलेस स्टील लेवल माप फ़्लैंज वेट स्वैग लेवल सेंसर प्रेशर ट्रांसमीटर सेंसर के साथ 3

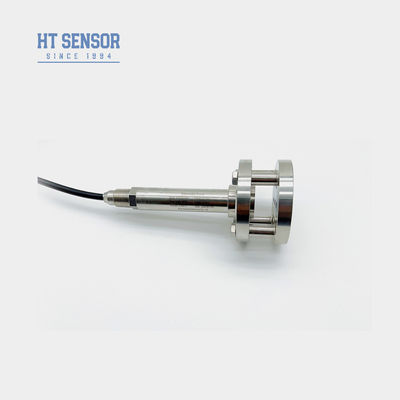

स्टेनलेस स्टील लेवल माप फ़्लैंज वेट स्वैग लेवल सेंसर प्रेशर ट्रांसमीटर सेंसर के साथ 4

1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।

2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।

3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।

4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।


आदेश मार्गदर्शिका
बीH कोड रूपरेखा निर्माण
  डब्ल्यूएस दबाव ट्रांसमीटर
  माप सीमा 0~10 मीटर... 400 मीटर ((H2)
  कोड विद्युत आपूर्ति
डी1 24 वीडीसी
डी2 5 वीडीसी
डी3 अन्य
  कोड आउटपुट सिग्नल
S1 4~20mADC S5 0~20mADC
S2 1~5 वीडीसी S6 0~10 वीडीसी
S3 0~5 वीडीसी S7 0.5~4.5 वीडीसी
S4 0~10mADC
  कोड दबाव प्रकार
जी गेज दबाव
पूर्ण दबाव
एस सीलबंद संदर्भ दबाव
    कोड केबल सामग्री
C1 पीई
C2 पीयू
C3 पीटीएफई

स्टेनलेस स्टील लेवल माप फ़्लैंज वेट स्वैग लेवल सेंसर प्रेशर ट्रांसमीटर सेंसर के साथ 5
