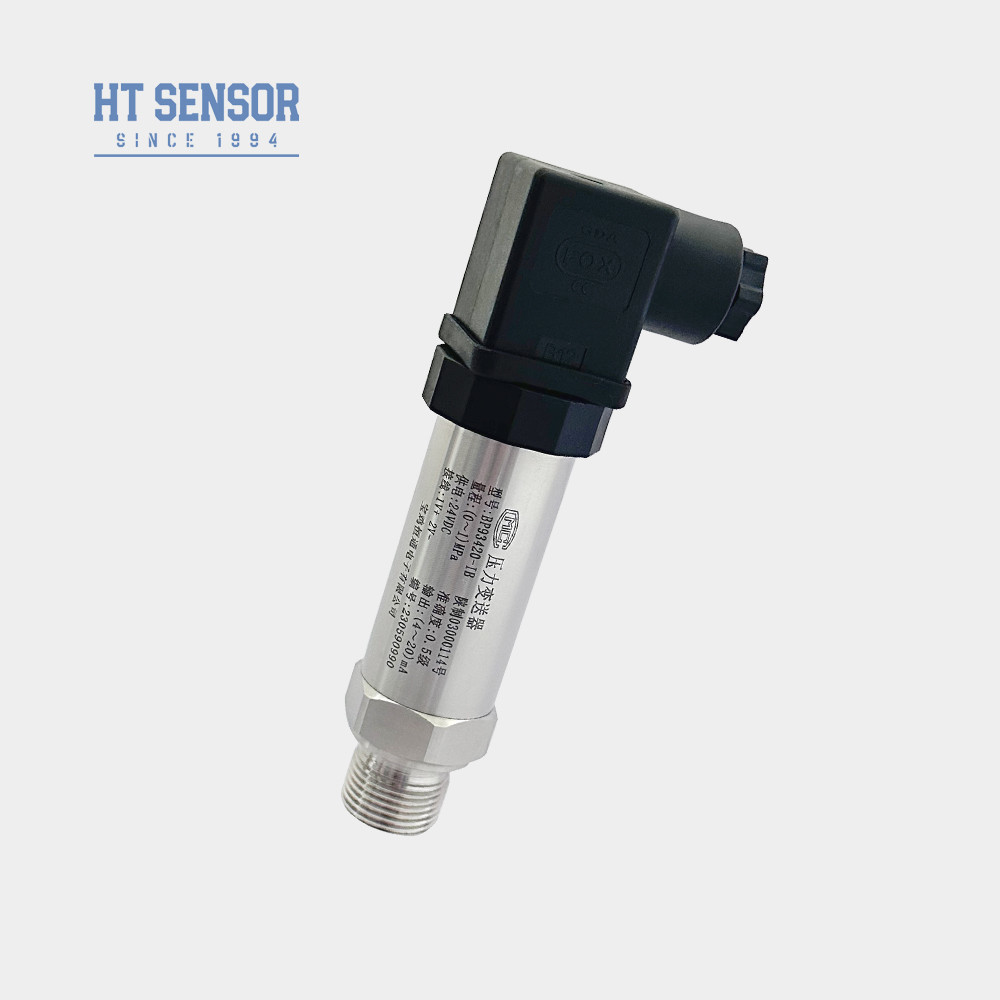

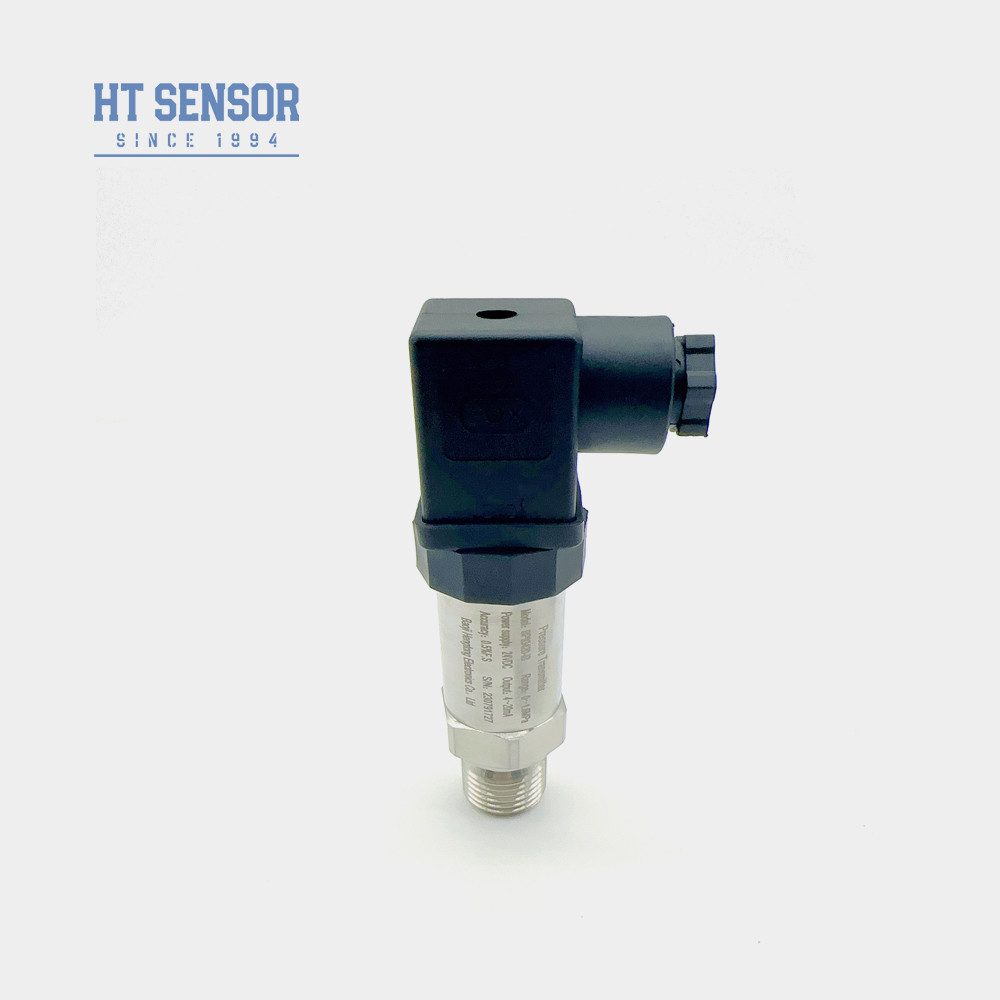

4-20mA दबाव ट्रांसमीटर सेंसर स्टेनलेस स्टील तरल वायु गैस दबाव ट्रांसमीटर
उत्पाद विवरण
| शुद्धता: | ±0.5%F.S | दबाव सीमा: | -0.1...0~0.01...100 एमपीए |
|---|---|---|---|
| कनेक्शन प्रकार: | G1/2• अनुकूलन | घर निर्माण की सामग्री: | स्टेनलेस स्टील |
| परिचालन तापमान: | -20 से 80°C | उत्पादन में संकेत: | 4-20mA/0.5-4.5VDC |
| दबाव प्रकार: | गेज/पूर्ण/मुहरबंद | सुरक्षा स्तर: | IP65 |
| दीर्घकालिक स्थिरता: | ±0.1% एफ.एस./वर्ष | वोल्टेज आपूर्ति: | 12~30वीडीसी |
| स्टोरेज टेंपरेचर रेंज: | -40 से 125 डिग्री सेल्सियस | डायाफ्राम सामग्री: | 316एल |
| प्रमुखता देना |
20mA दबाव ट्रांसमीटर सेंसर,4mA दबाव ट्रांसमीटर सेंसर स्टेनलेस स्टील,20mA वायु गैस दबाव ट्रांसमीटर |
||
उत्पाद वर्णन
4-20mA स्टेनलेस स्टील तरल वायु गैस दबाव ट्रांसमीटर सेंसर हाइड्रोलिक के लिए
BP93420IB दबाव ट्रांसमीटर सेंसर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP93420IB दबाव ट्रांसमीटर सिग्नल मापने के तत्व के रूप में HT श्रृंखला प्रसार सिलिकॉन अलगाव तेल से भरा कोर को अपनाता है।संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है, सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है। उत्पाद को घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों के लिए कठोर परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करना.
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2कॉम्पैक्ट और हल्के डिजाइन
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
5.समायोज्य शून्य और पूर्ण पैमाने
आवेदनदबाव ट्रांसमीटर सेंसर:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| प्रदर्शन पैरामीटरः | |
| माप सीमा | -100kPa...0kPa ~ 10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |

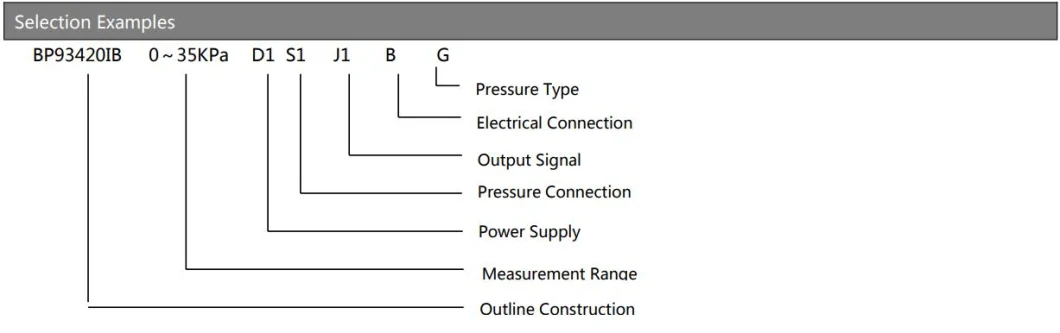

| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||

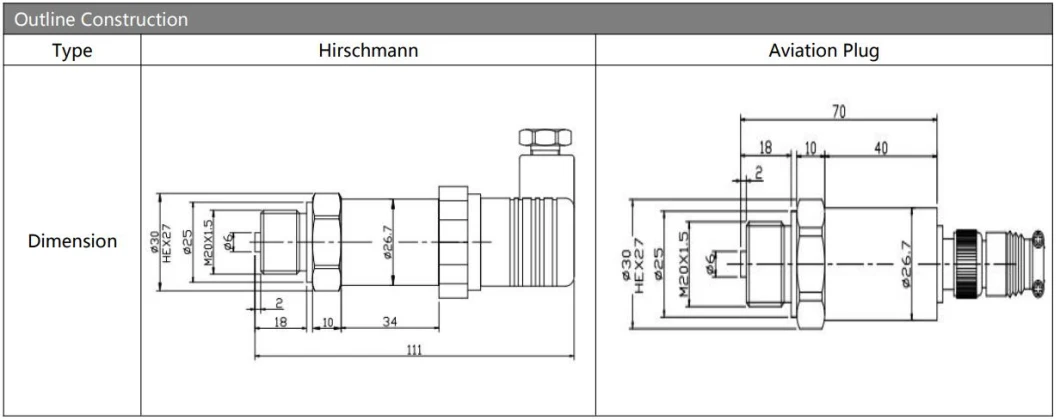

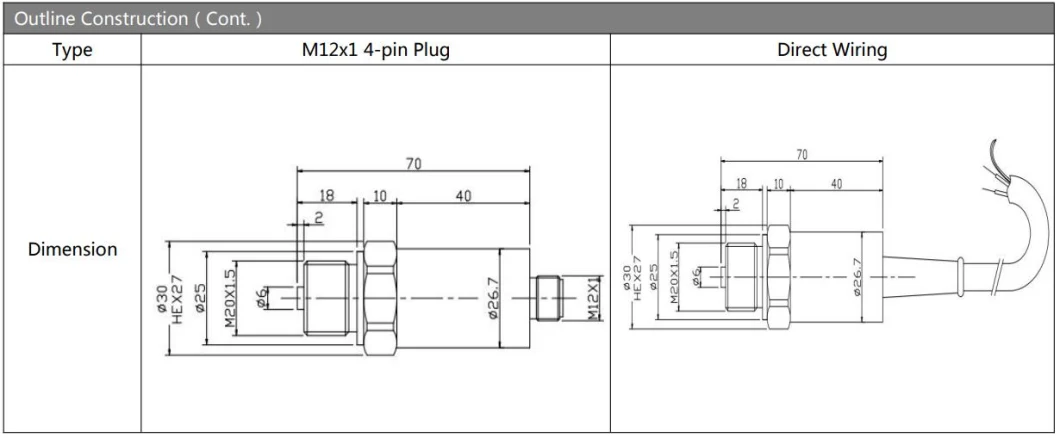

| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

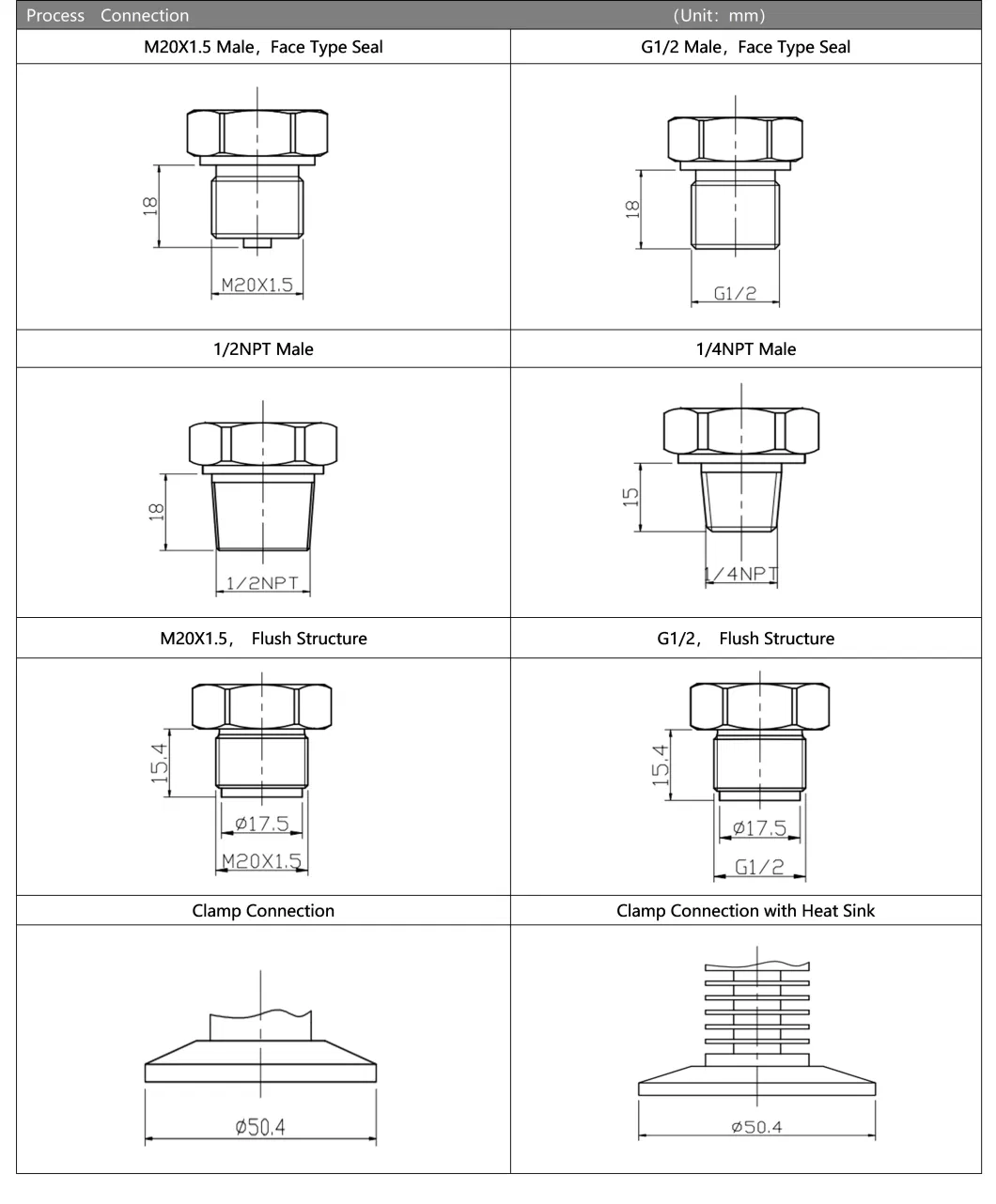

| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||

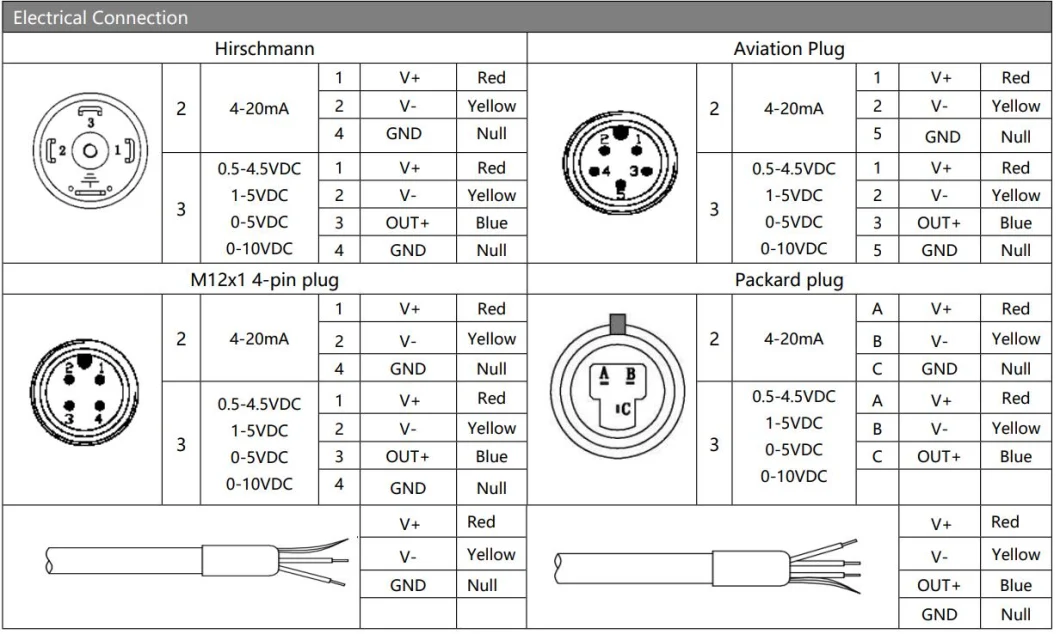

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
आदेश देने की युक्तियाँ
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नाममात्र कार्य तापमान -20°C से 250°C तक होता है। जब उत्पाद का कार्य तापमान -20°C से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक होता है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
