| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | HT19 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| सामग्री: | 316L | न्यूनतम सीमा: | 10kpa |
|---|---|---|---|
| अधिकतम सीमा: | 100MPA | आपूर्ति: | 2mA से कम |
| उत्पादन: | एमवी सिग्नल | चयन: | चार रंग का सिलिकॉन तार |
| नमूना: | HT19 | उच्च: | 12 मिमी |
| प्रमुखता देना: | 19 मिमी व्यास सिलिकॉन डायफ्राम दबाव सेंसर,सिलिकॉन डायफ्राम दबाव सेंसर 316L,316L पीज़ोरेसिस्टिव प्रेशर सेंसर |
||

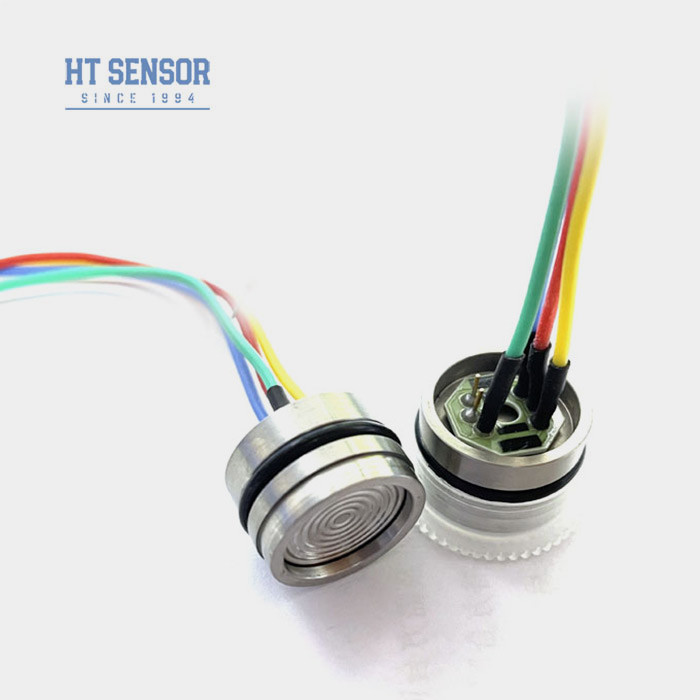

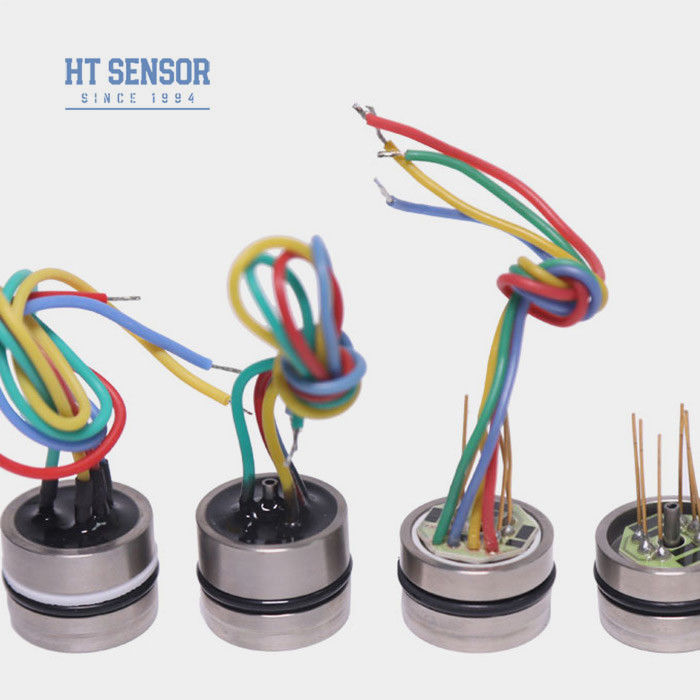

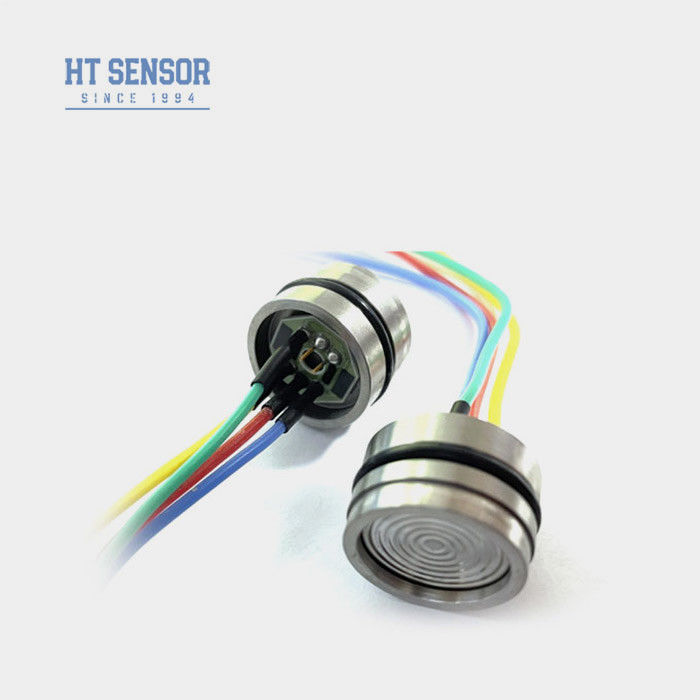

HT19 पीज़ोरेसिस्टिवसिलिकॉनदबाव सेंसर
15 मिमी सिलिकॉन दबाव सेंसर का परिचयः
HT19 पिज़ोरेसिटिव सिलिकॉन दबाव सेंसर, मुख्य घटक उच्च स्थिरता फैला प्रतिबिंब सिलिकॉन सेंसर तत्व है।सेंसर पैकेज एक 316L स्टेनलेस स्टील डायफ्राम से सेंसर तत्व के लिए दबाव स्थानांतरित करने के लिए सिलिकॉन तेल का उपयोग करता हैगैस और तरल पदार्थ के दबाव को मापने के लिए विसारित सिलिकॉन के पिज़ोरेसिटिव प्रभाव विधि का प्रयोग किया गया। यह दबाव मापने के लिए सबसे अधिक इस्तेमाल किया जाने वाला विसारित सिलिकॉन सेंसर है।और कीमत अन्य प्रकार की तुलना में सस्ता है.
विद्युत प्रदर्शन15 मिमी सिलिकॉन दबाव सेंसर का:
| पैरामीटर |
रेंजः0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 एमपीए, 7 एमपीए, 10 एमपीए, 20 एमपीए, 40 एमपीए, 60 एमपीए, 100 एमपीए |
|||
| विशिष्ट | मैक्स. | इकाइयां | ||
| दबाव गैर रैखिकता |
±0.15 |
±0.3 | %F.S | |
| दबाव दोहराव और हाइस्टेरिसिस | 0.02 | 0.05 | %F.S | |
| शून्य आउटपुट | 0±1 | 0±2 | mV | |
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35 केपीए | 100±10 | 100±30 | mV | |
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| सबूत दबाव | 3X नामित सीमा या 120MPa, जो भी कम हो | ------- | ||
| परिचालन तापमान सीमा | -20~80 | °C | ||
| क्षतिपूर्ति तापमान सीमा | 0~70, 0~50 ((रेंज≤20KPa) | °C | ||
| भंडारण तापमान सीमा | -40~125 | °C | ||
नोटः उपरोक्त पैरामीटर शर्त के तहतःआपूर्तिः 1.5mA तापमानः 25°C
| आदेश देने की युक्तियाँ |
1. आवश्यक हवा की tightness प्राप्त करने के लिए विधानसभा के दौरान कोर के आकार और ट्रांसमीटर आवास के बीच फिट पर ध्यान दें
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
