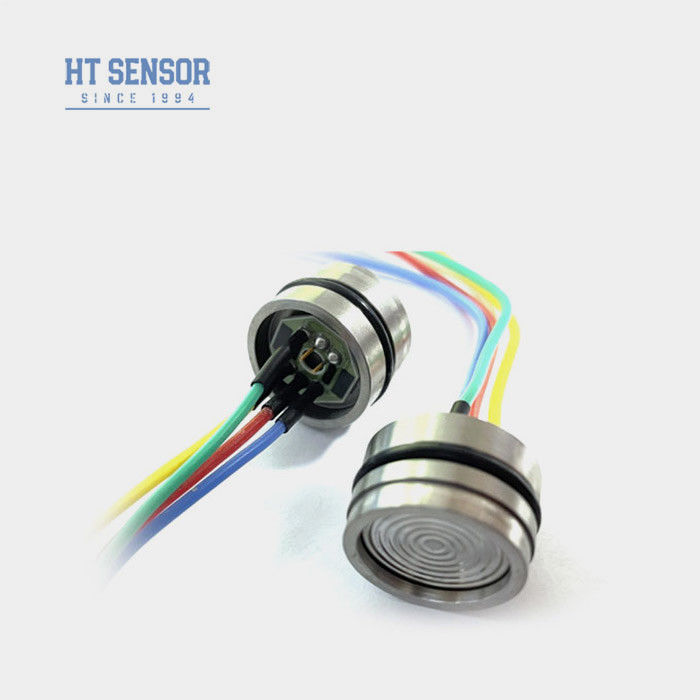

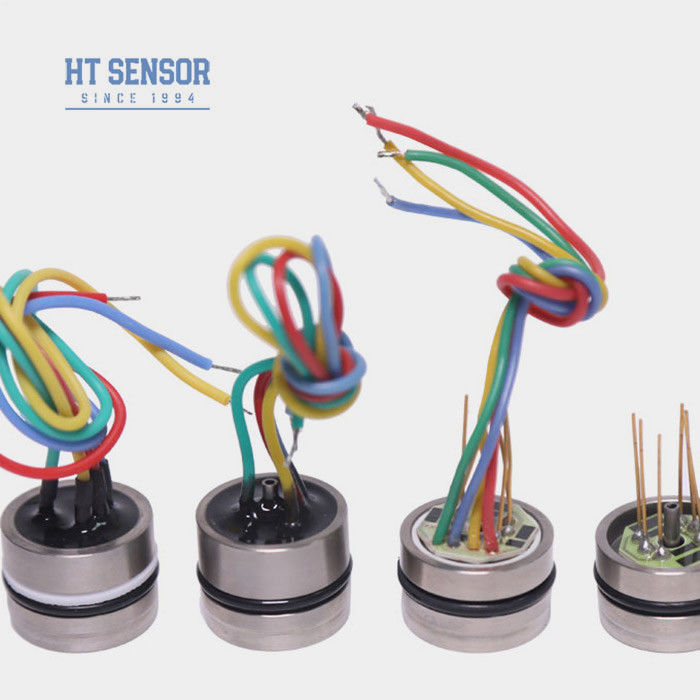

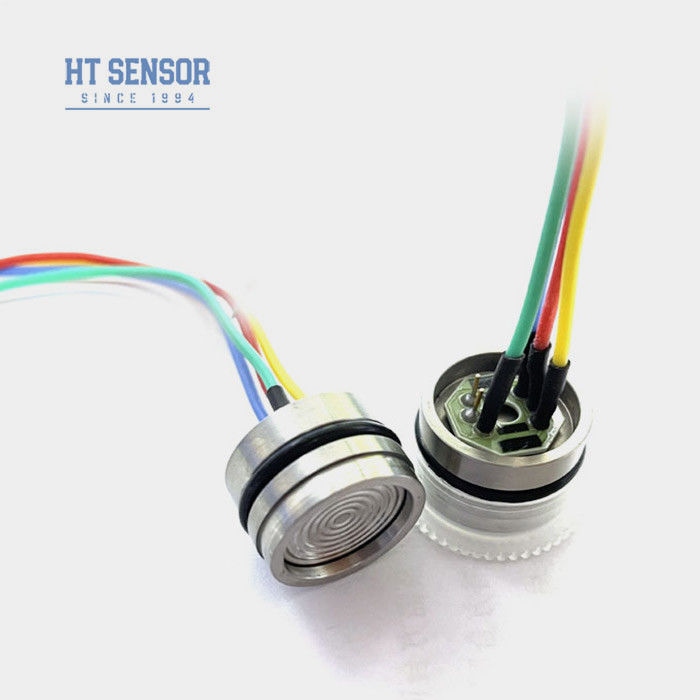

19 मिमी व्यास सिलिकॉन डायफ्राम सेंसर 316L Piezoresistive दबाव सेंसर
Product Details
| सामग्री: | 316L | न्यूनतम सीमा: | 10kpa |
|---|---|---|---|
| अधिकतम सीमा: | 100MPA | आपूर्ति: | 2mA से कम |
| उत्पादन: | एमवी सिग्नल | चयन: | चार रंग का सिलिकॉन तार |
| नमूना: | HT19 | उच्च: | 12 मिमी |
| प्रमुखता देना |
19 मिमी व्यास सिलिकॉन डायफ्राम दबाव सेंसर,सिलिकॉन डायफ्राम दबाव सेंसर 316L,316L पीज़ोरेसिस्टिव प्रेशर सेंसर |
||
Product Description
HT19 19mm व्यास 316L सामग्री Mv सिग्नल आउटपुट डिफ्यूजन सिलिकॉन दबाव सेंसर सेल
HT19 पीज़ोरेसिस्टिवसिलिकॉनदबाव सेंसर
15 मिमी सिलिकॉन दबाव सेंसर का परिचयः
HT19 पिज़ोरेसिटिव सिलिकॉन दबाव सेंसर, मुख्य घटक उच्च स्थिरता फैला प्रतिबिंब सिलिकॉन सेंसर तत्व है।सेंसर पैकेज एक 316L स्टेनलेस स्टील डायफ्राम से सेंसर तत्व के लिए दबाव स्थानांतरित करने के लिए सिलिकॉन तेल का उपयोग करता हैगैस और तरल पदार्थ के दबाव को मापने के लिए विसारित सिलिकॉन के पिज़ोरेसिटिव प्रभाव विधि का प्रयोग किया गया। यह दबाव मापने के लिए सबसे अधिक इस्तेमाल किया जाने वाला विसारित सिलिकॉन सेंसर है।और कीमत अन्य प्रकार की तुलना में सस्ता है.
उत्पाद की विशेषताएं15 मिमी सिलिकॉन दबाव सेंसर का:
- व्यापक माप सीमाः0~10KPa~100Mpa
- पीज़ोरेसिटिव सिलिकॉन सेंसर एलिमेंट
- Full316LSS,Full Titanium या Hastelloy डायफ्राम
- ओ-रिंग माउंट
- उच्च सटीकता और स्थिरता
आवेदन15 मिमी सिलिकॉन दबाव सेंसर के साथः
- गैस और तरल पदार्थ का माप दबाव
- पेट्रोलियम शोषण
- जल आपूर्ति, शहर की गर्म आपूर्ति
- प्रक्रिया नियंत्रण प्रणाली
- विमानन और नौवहन निरीक्षण
- हाइड्रोलिक दबाव
विद्युत प्रदर्शन15 मिमी सिलिकॉन दबाव सेंसर का:
- आपूर्ति:1.5mADC
- इनपुट प्रतिबाधा:3KΩ~6KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
- इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
- मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| पैरामीटर |
रेंजः0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 एमपीए, 7 एमपीए, 10 एमपीए, 20 एमपीए, 40 एमपीए, 60 एमपीए, 100 एमपीए |
|||
| विशिष्ट | मैक्स. | इकाइयां | ||
| दबाव गैर रैखिकता |
±0.15 |
±0.3 | %F.S | |
| दबाव दोहराव और हाइस्टेरिसिस | 0.02 | 0.05 | %F.S | |
| शून्य आउटपुट | 0±1 | 0±2 | mV | |
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35 केपीए | 100±10 | 100±30 | mV | |
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| सबूत दबाव | 3X नामित सीमा या 120MPa, जो भी कम हो | ------- | ||
| परिचालन तापमान सीमा | -20~80 | °C | ||
| क्षतिपूर्ति तापमान सीमा | 0~70, 0~50 ((रेंज≤20KPa) | °C | ||
| भंडारण तापमान सीमा | -40~125 | °C | ||
नोटः उपरोक्त पैरामीटर शर्त के तहतःआपूर्तिः 1.5mA तापमानः 25°C
आयाम
| आदेश देने की युक्तियाँ |
1. आवश्यक हवा की tightness प्राप्त करने के लिए विधानसभा के दौरान कोर के आकार और ट्रांसमीटर आवास के बीच फिट पर ध्यान दें
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
