| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | RoHS, ISO9001 |
| मॉडल संख्या: | BP93420D-II |
| न्यूनतम आदेश मात्रा: | 1 |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | 5-8 कार्यदिवस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 3000PCS/माह |
| मॉडल: | BP93420D-II | रेंज: | 0-10kpa~2MPa |
|---|---|---|---|
| शक्ति: | 5 वीडीसी 24 वीडीसी | आउटपुट: | 0.5-4.5V 4-20mA और इसी तरह |
| सामग्री: | स्टेनलेस स्टील | धागा: | पुरुष या महिला OEM |
| दबाव प्रकार: | अंतर दबाव सेंसर ट्रांसमीटर | संरक्षण वर्ग: | IP65 |
| कार्य तापमान: | -10-70 ℃ | कनेक्टर: | बिग डीआईएन या ओईएम |
| प्रमुखता देना: | रासायनिक उद्योग अंतर दबाव ट्रांसमीटर,BP93420DII अंतर दबाव ट्रांसमीटर,पेट्रोलियम अंतर दबाव ट्रांसमीटर |
||

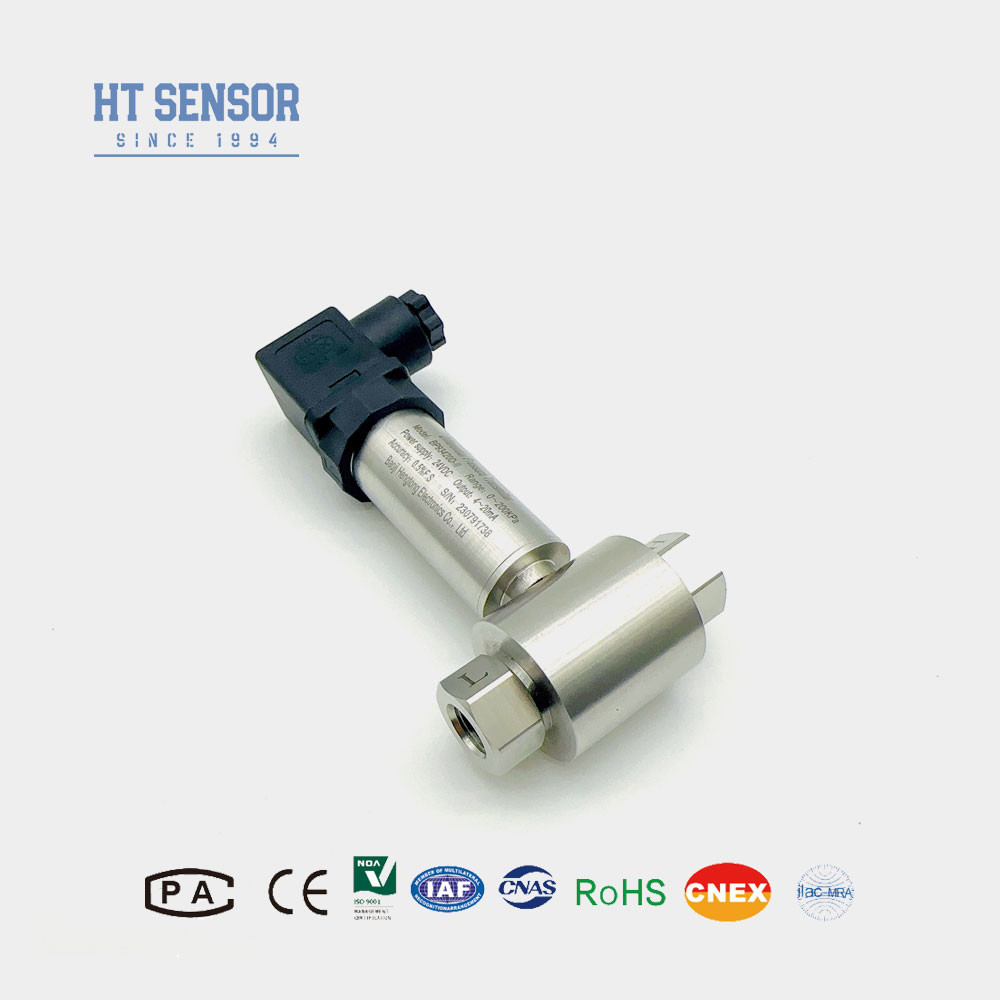

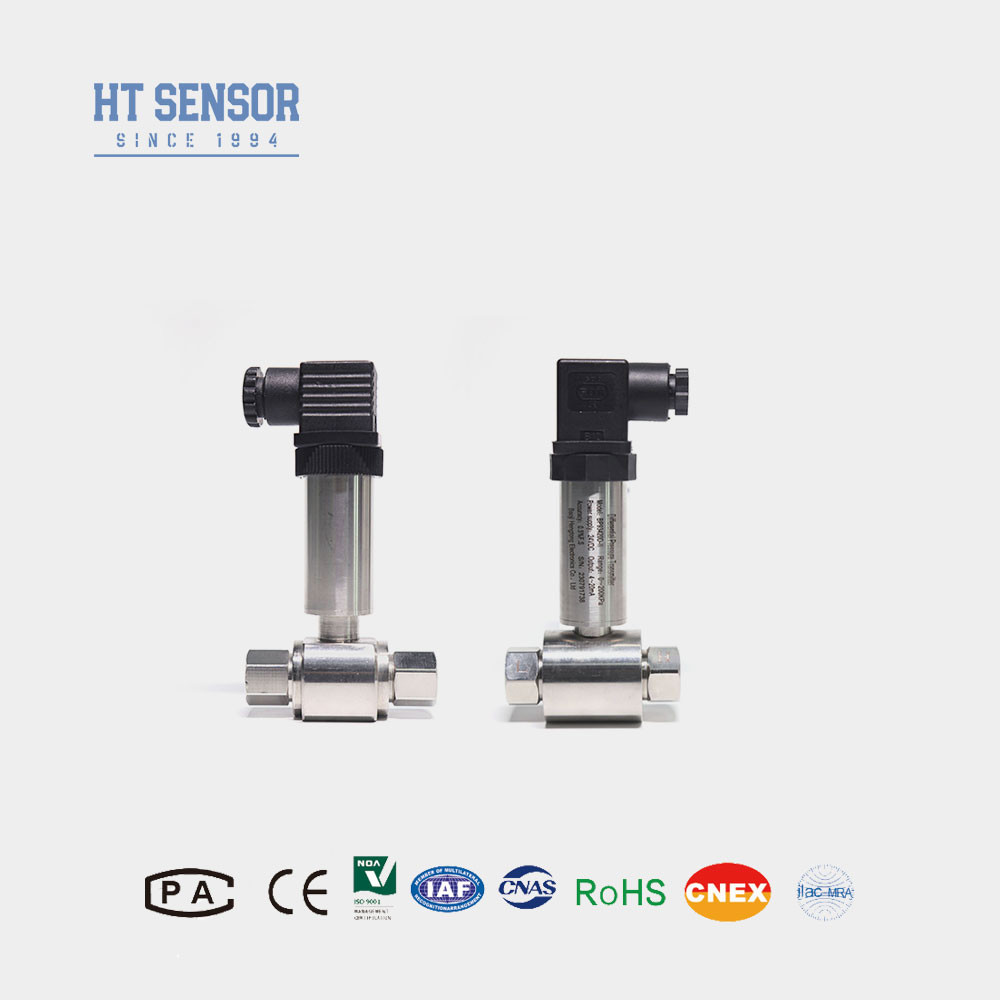

BP93420DII पेट्रोलियम और रासायनिक उद्योगों के लिए अंतर दबाव ट्रांसमीटर
BP93420DIIDविभेदकपीपुनरुत्थानट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव ट्रांसमीटर विसारित सिलिकॉन पिज़ोरेसिटिव सेंसर का उपयोग करता है।जब मापी जाने वाली सामग्री का दबाव अंतर सेंसर के दोनों ओर के घुमावदार डायाफ्राम पर स्थित हो, सेंसर चिप के व्हीटस्टोन ब्रिज द्वारा सिग्नल आउटपुट का दबाव अंतर के साथ अच्छा रैखिक संबंध है, और दबाव अंतर को सटीक रूप से मापा जा सकता है।यह पेट्रोलियम पाइपलाइनों में विभिन्न गैसों और तरल पदार्थों के दबाव अंतर माप के लिए उपयुक्त है, रासायनिक, विद्युत ऊर्जा, जल विज्ञान और अन्य उद्योग।
उत्पाद की विशेषताएंअंतर दबाव ट्रांसमीटर काः:
| प्रदर्शन मापदंडअंतर दबाव ट्रांसमीटर काः | |
|---|---|
| माप सीमा | 0-10KPa......~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| 0.5 ∙4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँअंतर दबाव ट्रांसमीटर काः |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2. विश्वसनीय संचालन सुनिश्चित करने के लिए माप बिंदु और ट्रांसमीटर के बीच तीन-वाल्व मनिफोल्ड स्थापित करने की सिफारिश की जाती है,ट्रांसमीटर के सकारात्मक और नकारात्मक दबाव कक्षों पर धीमी और समान दबाव लागू सुनिश्चित करना.
3स्थापना के दौरान, स्थापना स्थान के उत्पाद पर प्रभाव को कम करने के लिए दोनों छोरों पर दबाव इंटरफेस को क्षैतिज रूप से रखने की सलाह दी जाती है।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें.
