आसान सफाई और उच्च विश्वसनीयता के लिए फ्लश डायाफ्राम संरचना सिलिकॉन प्रेशर सेंसर लेवल सेंसर सेल
Product Details
| प्रतिरूप संख्या।: | HT24 | धागा: | जी1/2 एम20*1.5 1/2एनपीटी |
|---|---|---|---|
| मापने का माध्यम: | गैस और तरल | श्रेणी: | 0-10kpa~20mpa |
| शक्ति: | 1.5mA | ट्रेडमार्क: | हेन्गटोंग |
| मूल: | बाओजी, चीन | प्रकार: | पीजोरेसिस्टिव फ्लश प्रेशर सेंसर |
| के लिए: | फ्लश दबाव ट्रांसमीटर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | 316L स्टेनलेस स्टील | अनुकूलन: | OEM |
| प्रमुखता देना |
उच्च विश्वसनीयता सिलिकॉन दबाव सेंसर,फ्लश डायफ्राम संरचना सिलिकॉन दबाव सेंसर,आसान सफाई सिलिकॉन दबाव सेंसर |
||
Product Description
फ्लश डायफ्राम संरचना आसान सफाई और उच्च विश्वसनीयता के लिए सिलिकॉन दबाव सेंसर

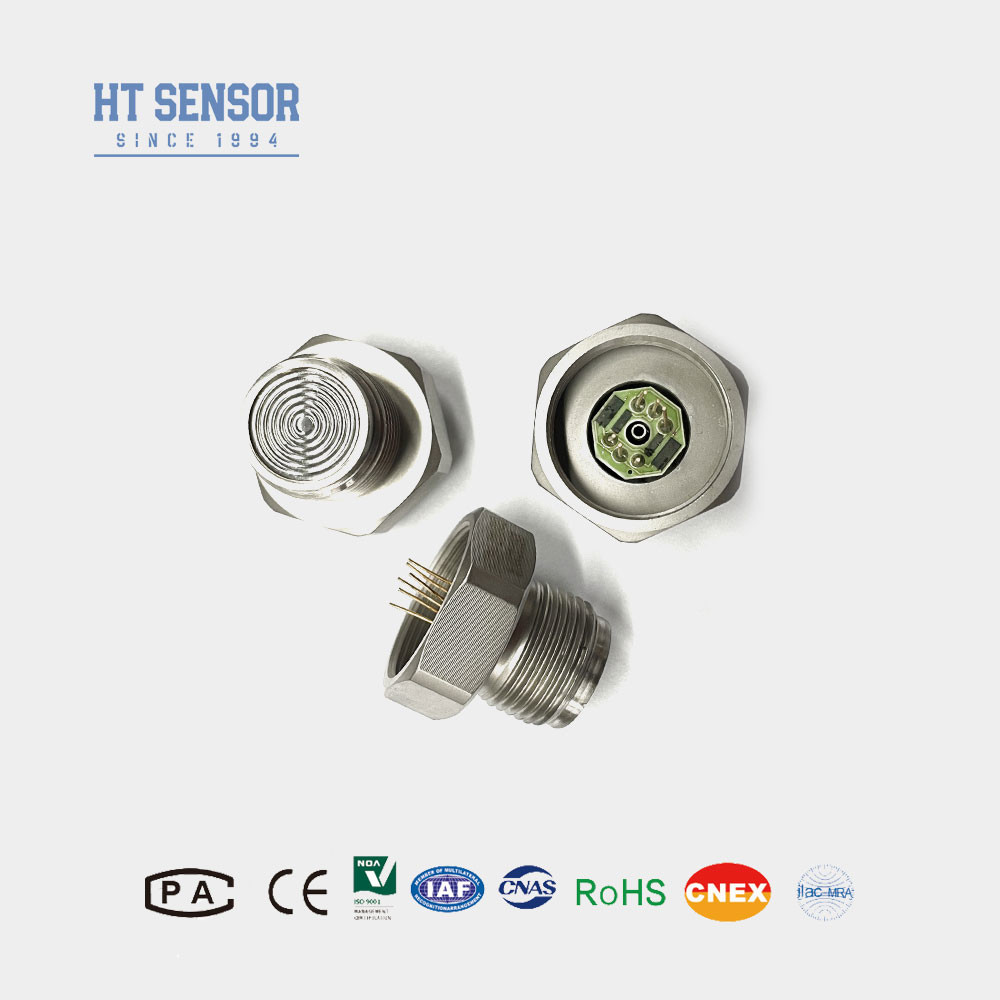

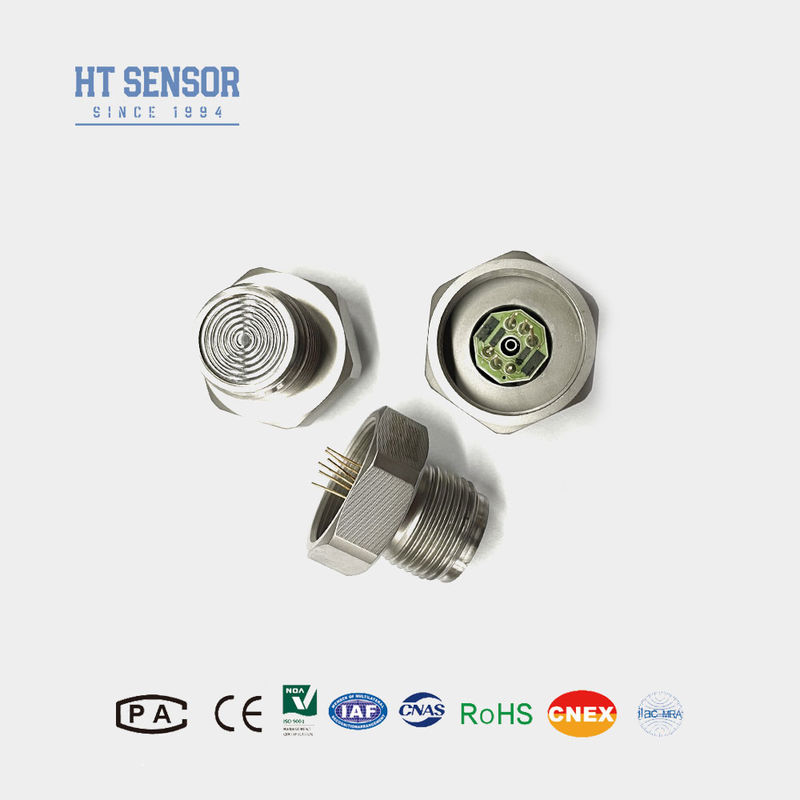

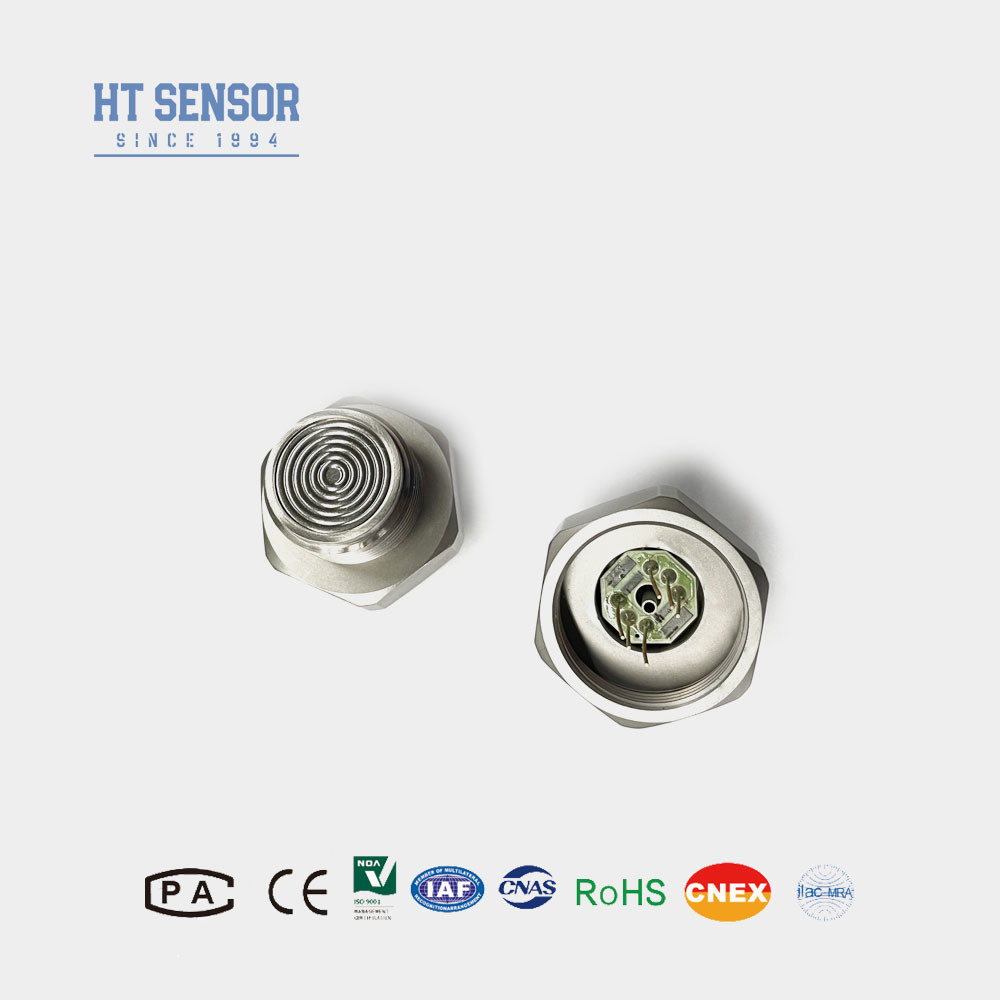

HT24 सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
फ्लश डायफ्राम सिलिकॉन दबाव सेंसर का परिचय:
HT24 एक उच्च स्थिर विसारित सिलिकॉन चिप के साथ एक फ्लश डायफ्राम दबाव सेंसर है। संवेदनशील चिप सीधे मापने वाले माध्यम से संपर्क नहीं करती है।दबाव एक स्टेनलेस स्टील डायफ्राम और सीलिंग सिलिकॉन तेल के माध्यम से संवेदनशील चिप के लिए स्थानांतरित किया जाता है. यह उत्पाद धागे के साथ एक फ्लैट डायाफ्राम संरचना है, G1/2 M20* 1.5 1/2NPT सबसे अधिक इस्तेमाल किया धागा है। साफ करने में आसान, उच्च विश्वसनीयता। खाद्य, स्वास्थ्य और अन्य उद्योगों के लिए उपयुक्त है।
उत्पाद की विशेषताएंफ्लश डायफ्राम सिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही साथडायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री।
- तापमान मुआवजे और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना सुधार.
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता।
- डायफ्राम संरचना को धोएं, जिससे इसे साफ करना आसान हो जाता है।
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडफ्लश डायफ्राम सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~ 55 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
- 1असेंबली के दौरान, आवश्यक तन्यता प्राप्त करने के लिए कोर आकार और ट्रांसमीटर आवास के बीच समन्वय पर ध्यान दिया जाना चाहिए।
- 2शेल असेंबली की प्रक्रिया में, यह सुनिश्चित करने के लिए कि ऊर्ध्वाधर संरेखण, और समान दबाव, फंस या क्षति क्षति बोर्ड से बचने के लिए।
- 3यदि परीक्षण माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
- 4सेंसर डायफ्राम को हाथ से या तेज वस्तुओं से दबाने से बचें, ताकि डायफ्राम के विरूपण या छिद्रण के कारण कोर को क्षति न हो।
- 5. दबाव गेज के दबाव कोर मुंह को वायुमंडल के लिए खुला रखें, पानी, भाप, या संक्षारक माध्यम को नकारात्मक दबाव गेज दबाव कोर कक्ष में प्रवेश करने से रोकें।6यदि कोई परिवर्तन पिन है, कृपया संदर्भ के लिए वास्तविक कंडक्टर पर लेबल के अनुसार।
| कंपनी |
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: हमारे दबाव सेंसर ट्रांसमीटर उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन की विशेषता रखते हैं, अनुकूलन के विकल्प के साथ।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर हमारे OEM और ODM सेवाओं के माध्यम से विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाओं में प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर का उत्पादन करने की क्षमता है, जिससे यह सुनिश्चित होता है कि हम बड़े पैमाने पर ऑर्डर पूरा कर सकें।सुचारू उत्पादन और वितरण अनुसूची के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करना उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल में आमतौर पर 5 ~ 8 कार्य दिवसों की डिलीवरी अवधि होती है, जबकि अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
एकः हम बल्क ऑर्डर या दीर्घकालिक साझेदारी के लिए उपलब्ध छूट के साथ प्रतिस्पर्धी मूल्य प्रदान करते हैं।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे उत्पादों को शिपमेंट की तारीख से 24 महीने की वारंटी मिलती है, और हमारी बिक्री के बाद सेवा पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश समर्थन के साथ 24 घंटे के भीतर त्वरित प्रतिक्रिया सुनिश्चित करती है।
