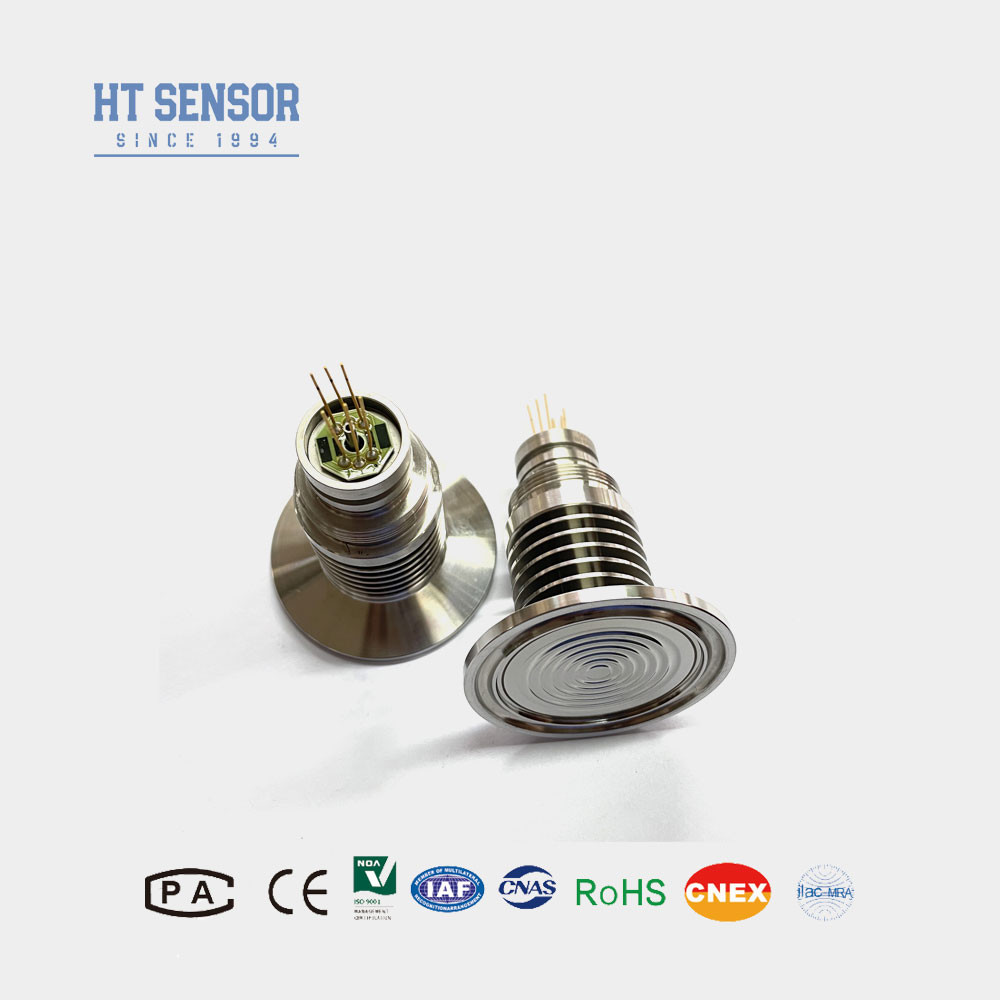

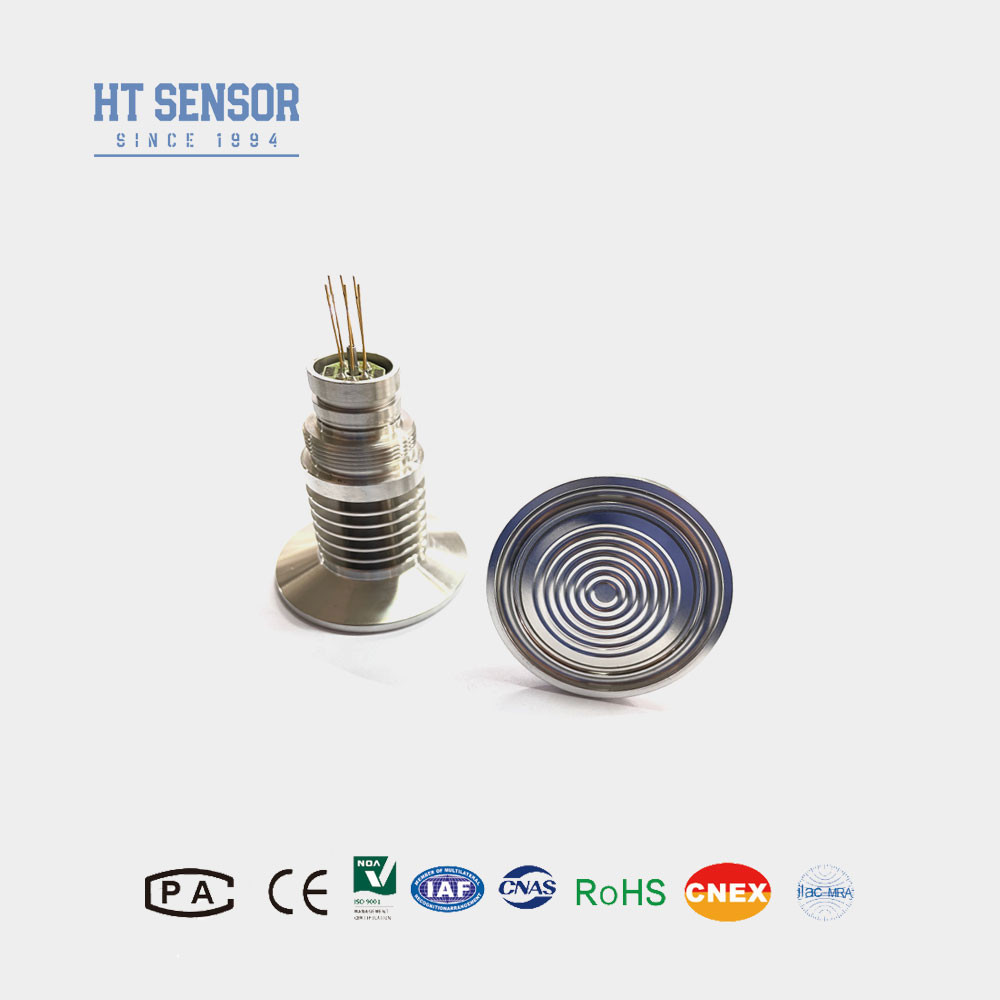

उच्च तापमान माप सेंसर के लिए HT सेंसर HT-IQT-B डिफ्यूज्ड सिलिकॉन दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | एचटी-आईक्यूटी-बी | श्रेणी: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| तारों का प्रकार: | सोने से ढंके कोवर पिन | मापने का माध्यम: | वायु और तरल जल और तेल |
| धागा: | 50.4 मिमी | उत्पादन: | एमवी सिग्नल |
| शक्ति: | 1.5mA | प्रकार: | विसारित सिलिकॉन दबाव सेंसर |
| आउटपुट सिग्नल प्रकार: | अनुरूप | सामग्री: | 316L स्टेनलेस स्टील |
| प्रमुखता देना |
विसारित सिलिकॉन दबाव सेंसर,उच्च तापमान सिलिकॉन दबाव सेंसर,एचटी-आईक्यूटी-बी सिलिकॉन दबाव सेंसर |
||
Product Description
उच्च तापमान माप के लिए HT सेंसर HT-IQT-B डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर
HT-IQT-B पीजोरेसिस्टिव सिलिकॉन प्रेशर सेंसर
डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर का परिचय:
HT - IQT - B सिलिकॉन प्रेशर सेंसर एक प्रकार का एम्बेडेड डायाफ्राम है। दबाव को एक स्टेनलेस स्टील डायाफ्राम के माध्यम से संवेदनशील चिप में स्थानांतरित किया गया और सिलिकॉन तेल से सील कर दिया गया। सेंसर चिप दबाव को एक पता लगाने योग्य मिलीवोल्ट विद्युत संकेत में परिवर्तित करता है। इस प्रकार, हम मापा माध्यम के दबाव मूल्य को सहज रूप से देख सकते हैं। यह उत्पाद प्लेट डायाफ्राम संरचना को अपनाता है, जिसमें उच्च तापमान हीट सिंक होता है, उच्च तापमान माध्यम माप प्रभाव अच्छा होता है। नंगे फ्लैट डायाफ्राम को साफ करना आसान है और चिपचिपे माध्यमों के माप पर इसका अच्छा प्रभाव पड़ता है। भोजन, स्वास्थ्य और अन्य उद्योगों पर लागू करें।
विद्युत प्रदर्शन डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर का:
- बिजली की आपूर्ति: ≤2mA DC (0.4-1.5mA DC)।
- इनपुट प्रतिबाधा : 2.5KΩ~6KΩ।
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ।
- विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च तापमान वाले तार।
| प्रदर्शन पैरामीटर डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर का: | |||||
| माप सीमा | गेज(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| निरपेक्ष(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| सीलबंद(S) | 3500KPaS | ||||
| Typ | अधिकतम | यूनिट | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| दोहराव | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर आउटपुट | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| पूर्ण पैमाने पर तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| मुआवजा तापमान। | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| ऑपरेटिंग तापमान | -20~80 | ºC | |||
| भंडारण तापमान | -40~125 | ºC | |||
| फटने का दबाव | 5X पूर्ण पैमाने पर | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| डायाफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| झटका | 100g,11ms | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वज़न | ~220g | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA @25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और मुआवजा |
|
| चयन उदाहरण |
| आदेश देने के सुझाव |
2. आवास की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और जामिंग या क्षति से बचने के लिए समान दबाव डालें।
3. यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4. डायाफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और कोर नेगेटिव प्रेशर चैंबर में पानी, जल वाष्प या संक्षारक माध्यम के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
