HT30 सिलिकॉन दबाव सेंसर कोर विभिन्न ग्राहक आवश्यकताओं के लिए अनुकूलन योग्य तेल स्तर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT30 | धागे का प्रकार: | OEM |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| श्रेणी: | 0-10kpa~20mpa | शक्ति: | 1.5mA |
| धागा: | G1/4 वगैरह | एचएस कोड: | 9026209090 |
| आपूर्ति की क्षमता: | 50000 पीसीएस / वर्ष | प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर |
| के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध |
| प्रमुखता देना |
HT30 सिलिकॉन दबाव सेंसर,अनुकूलन योग्य सिलिकॉन दबाव सेंसर,विभिन्न ग्राहक आवश्यकताएं सिलिकॉन दबाव सेंसर |
||
Product Description
HT30 सिलिकॉन दबाव सेंसर विभिन्न ग्राहक आवश्यकताओं के लिए अनुकूलन योग्य
HT30 सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT30 सिलिकॉन पिजोरिसिटिव दबाव सेंसर एक अत्यधिक स्थिर फैला सिलिकॉन हैयह द्रव्यमान को मापने के लिए विसारित सिलिकॉन के पिज़ोरेसिटिव प्रभाव का उपयोग करता हैतरल पदार्थों और गैसों के दबाव। कोर एक मानक के साथ एक साथ वेल्डेड हैधागा, और यह ओ-रिंग सीलिंग का उपयोग नहीं करता है, जिससे यह एक विस्तृत श्रृंखला के लिए उपयुक्त हैआवेदन।
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~ 63 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 1.5mA @ 25°C | |||||
| रूपरेखा निर्माणसिलिकॉन दबाव सेंसर का | |

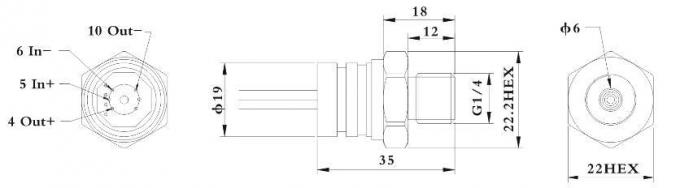

| आयाम |
|

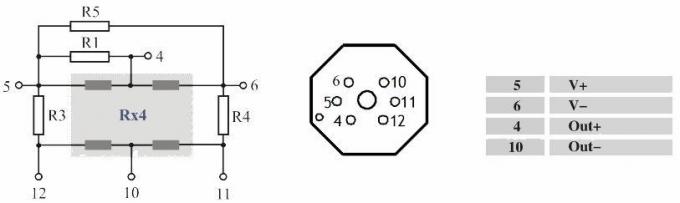

| विद्युत कनेक्शन और क्षतिपूर्ति |
|

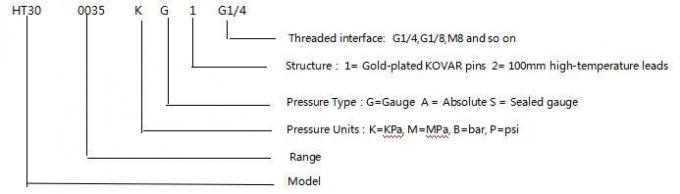

| चयनित उदाहरण |
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही साथडायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
- तापमान मुआवजे और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करनासुधार.
- चयन के लिए उपलब्ध कई थ्रेड इंटरफ़ेस
- एक टुकड़े के रूप में वेल्डेड, कॉम्पैक्ट आकार, और उच्च विश्वसनीयता
| आदेश देने की युक्तियाँ |
1. विधानसभा में, आवश्यक सील प्राप्त करने के लिए कोर आकार और ट्रांसमीटर आवास के समन्वय पर ध्यान दें
2आवास की असेंबली प्रक्रिया के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम करने या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि परीक्षित माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ असंगत है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम का विकृति या छिद्रण और कोर को नुकसान न हो।
5गेज कोर के नकारात्मक दबाव कक्ष में पानी, वाटर वाष्प या संक्षारक माध्यमों के प्रवेश को रोकने के लिए गेज कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें।
6यदि कोई पिन बदलता है, तो वास्तविक कोर तार पर लेबल देखें।
