| Place of Origin: | Baoji，China |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| Model Number: | BP157 |
| Minimum Order Quantity: | 1 |
| मूल्य: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Product Model: | BP157 | Range: | 0~10KPa~20MPa |
|---|---|---|---|
| output: | 4-20mA /0.5-4.5VDC | Accuray: | 0.25% or 0.5% |
| Housing Material: | 304S.S | Protection Rating: | IP65 |
| Model: | 1 | ||
| प्रमुखता देना: | तेल कोर प्रेशर ट्रांसमीटर सेंसर,मिनी सिलिकॉन प्रेशर ट्रांसमीटर सेंसर,स्टेनलेस स्टील संरचना दबाव ट्रांसमीटर सेंसर |
||

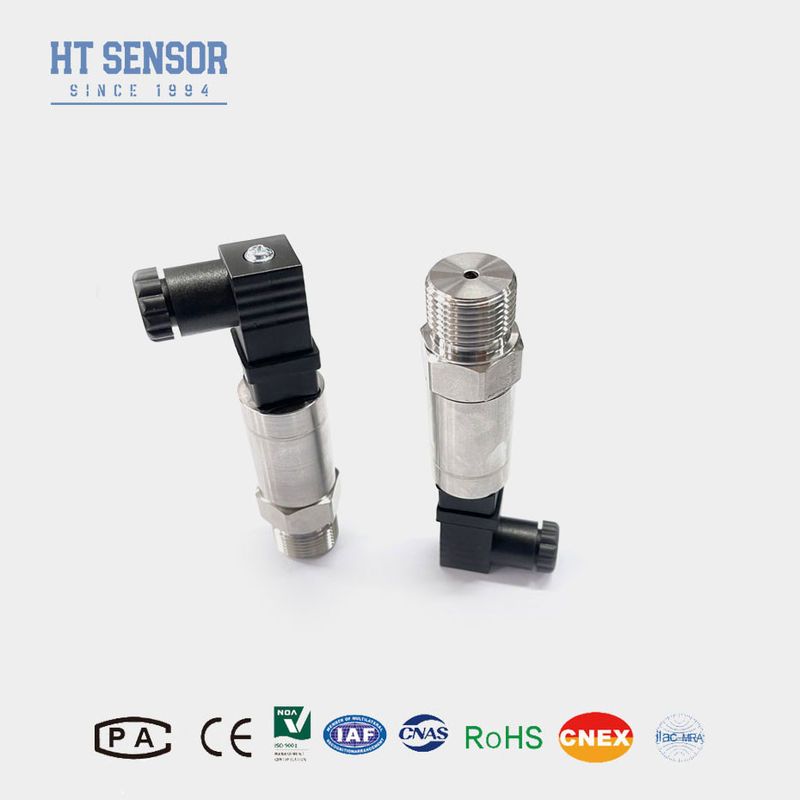

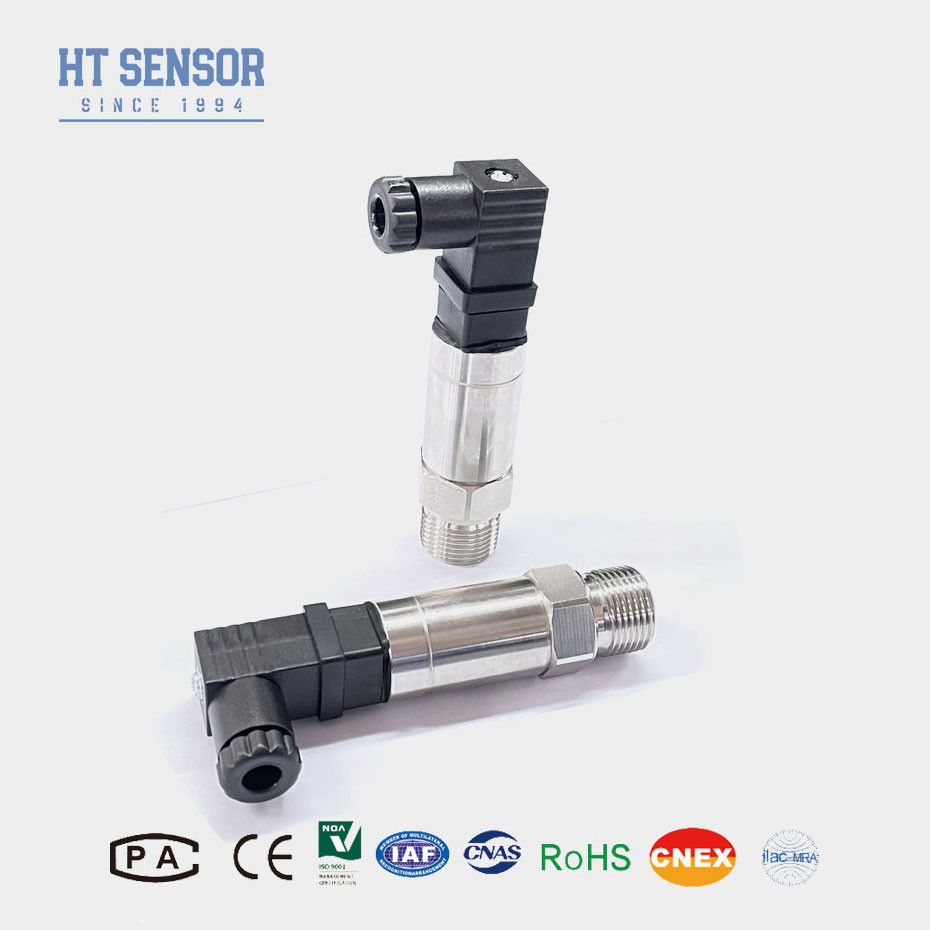

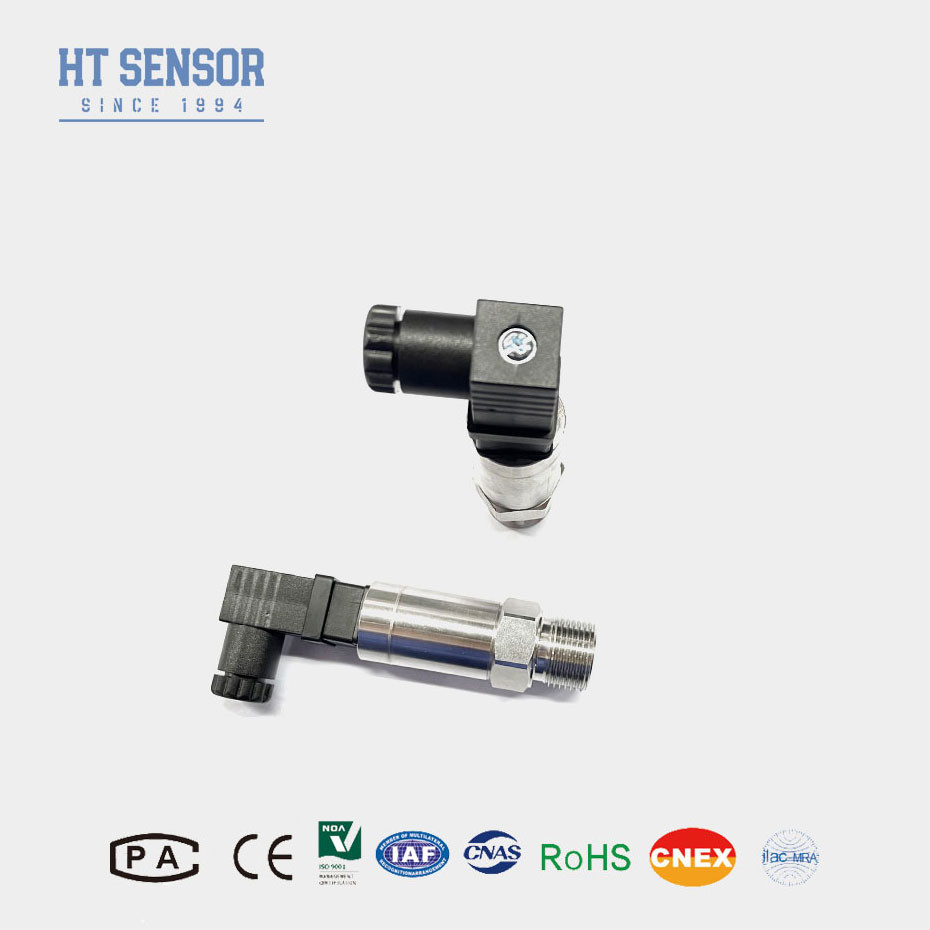

BP157 प्रेशर ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचय
प्रसारित सिलिकॉन दबाव ट्रांसमीटर सेंसर में एक पतली फिल्म होती है, जो सिलिकॉन सामग्री से बनी होती है। जब मापा गया दबाव डायफ्राम पर कार्य करता है, तो डायफ्राम थोड़ा विकृत हो जाएगा,और डायफ्राम पर छोटे प्रतिरोध की एक श्रृंखला है, जिसे पिज़ोरेसिटिव कहा जाता है. जब डायफ्राम विकृत हो जाता है, जिसके परिणामस्वरूप पिज़ोरेसिटिव के प्रतिरोध मूल्य में परिवर्तन होता है,प्रसारित सिलिकॉन दबाव ट्रांसमीटर में आमतौर पर एक अंतर्निहित ब्रिज सर्किट होता है. पुल में कई प्रतिरोध होते हैं, जिनमें से एक पिज़ोरेसिटिव होता है. जब पिज़ोरेसिटिव बदलता है, तो पुल एक आउटपुट विद्युत संकेत उत्पन्न करेगा,पुल आउटपुट विद्युत संकेत के परिवर्तन को मापकर, आप अप्रत्यक्ष रूप से मापे गए दबाव का आकार जान सकते हैं। आउटपुट सिग्नल एनालॉग (जैसे वोल्टेज या वर्तमान) या डिजिटल (जैसे डिजिटल कोड) हो सकता है।
उत्पाद विशेषताएं दबाव ट्रांसमीटर सेंसर की:
दबाव ट्रांसमीटर सेंसर के अनुप्रयोग:
दबाव ट्रांसमीटर सेंसर के प्रदर्शन पैरामीटर:
| माप सीमा | 0kPa ️ 10kPa... 5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70°C ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.1kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V |
5 वीडीसी |
दबाव ट्रांसमीटर सेंसर के ट्रिप का आदेश
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2. आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नाममात्र कार्य तापमान -20°C से 250°C तक होता है। जब उत्पाद का कार्य तापमान -20°C से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक होता है।
6. डिफ़ॉल्ट केबल की लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति कर सकते हैं।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
एफक्यूए:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियरों विशिष्ट जरूरतों को पूरा करने के लिए उत्पादों को दर्जी कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है
.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
