HT13V गैर संक्षारक गैस और तरल दबाव माप के लिए मिनी सिलिकॉन दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | HT13V | तारों का प्रकार: | चार तार |
|---|---|---|---|
| श्रेणी: | 0-350kpa~35mpa | आपूर्ति: | 5-10VDC |
| कीवर्ड: | मिनी सेंसर | परिवहन पैकेज: | दफ़्ती |
| ट्रेडमार्क: | हेन्गटोंग | मूल: | बाओजी चीन |
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार एमवी सिग्नल | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना |
HT13V मिनी सिलिकॉन दबाव सेंसर,गैर संक्षारक सिलिकॉन दबाव सेंसर,तरल सिलिकॉन दबाव सेंसर 5-10VDC |
||
Product Description

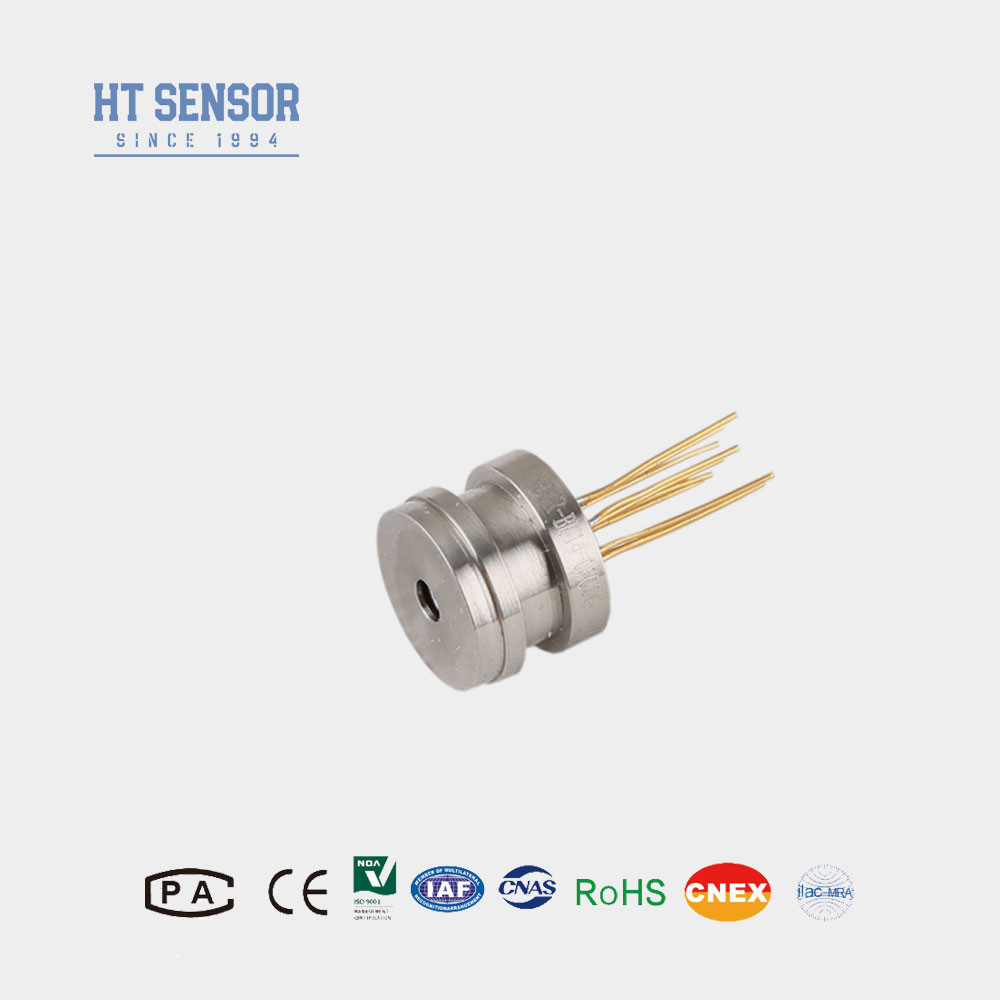

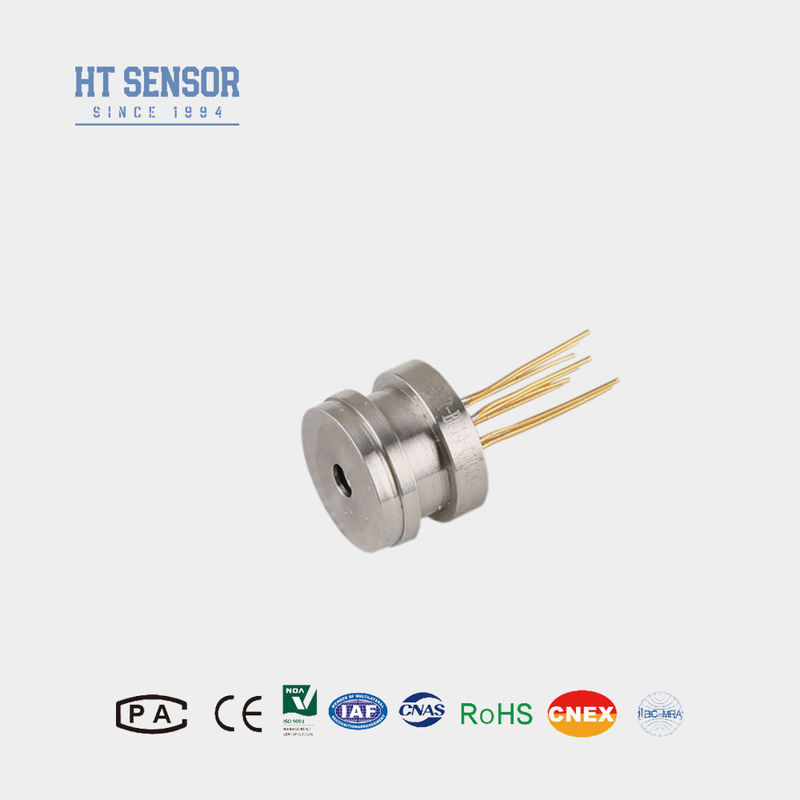

HT13V गैर संक्षारक गैस और तरल दबाव माप के लिए मिनी सिलिकॉन दबाव सेंसर
HT13V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
मिनी सिलिकॉन दबाव सेंसर का परिचयः
एचटी13वी एक सिलिकॉन दबाव सेंसर है जिसमें अंतरराष्ट्रीय स्तर पर उन्नत उच्च स्थिरता, उच्च परिशुद्धता सिलिकॉन दबाव चिप, तनाव अनुकूलित डिजाइन,डायफ्राम वेल्डिंग, उच्च वैक्यूम तेल इंजेक्शन, दबाव चक्र तनाव राहत, उच्च तापमान उम्र बढ़ने, तापमान मुआवजा और अन्य प्रक्रियाओं, उत्पाद स्थिरता उत्कृष्ट है, उत्कृष्ट प्रदर्शन।
समग्र आकार को उपयोगकर्ता के समग्र आकार की डिजाइन आवश्यकताओं को पूरा करने के लिए लघुकृत किया गया है। 316L स्टेनलेस स्टील, एनबीआर या फ्लोरोप्रीन संगत मीडिया के लिए दबाव का पता लगाने।
उत्पाद की विशेषताएंमिनी सिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी का उपयोग करता है और एक 316L स्टेनलेस स्टील में कैप्सूल हैआवास
- व्यापक माप रेंज 0~350KPa~60MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- निरंतर वोल्टेज आपूर्ति
आवेदनमिनी सिलिकॉन दबाव सेंसर का:
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- कॉम्पैक्ट डिजाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है
- दबाव माप के लिए शीतलन प्रणालियों और वायु कंप्रेसर में आम तौर पर प्रयोग किया जाता है
विद्युत प्रदर्शनमिनी सिलिकॉन दबाव सेंसर का:
- बिजली की आपूर्तिः ≤10VDC (5-10VDC)
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ

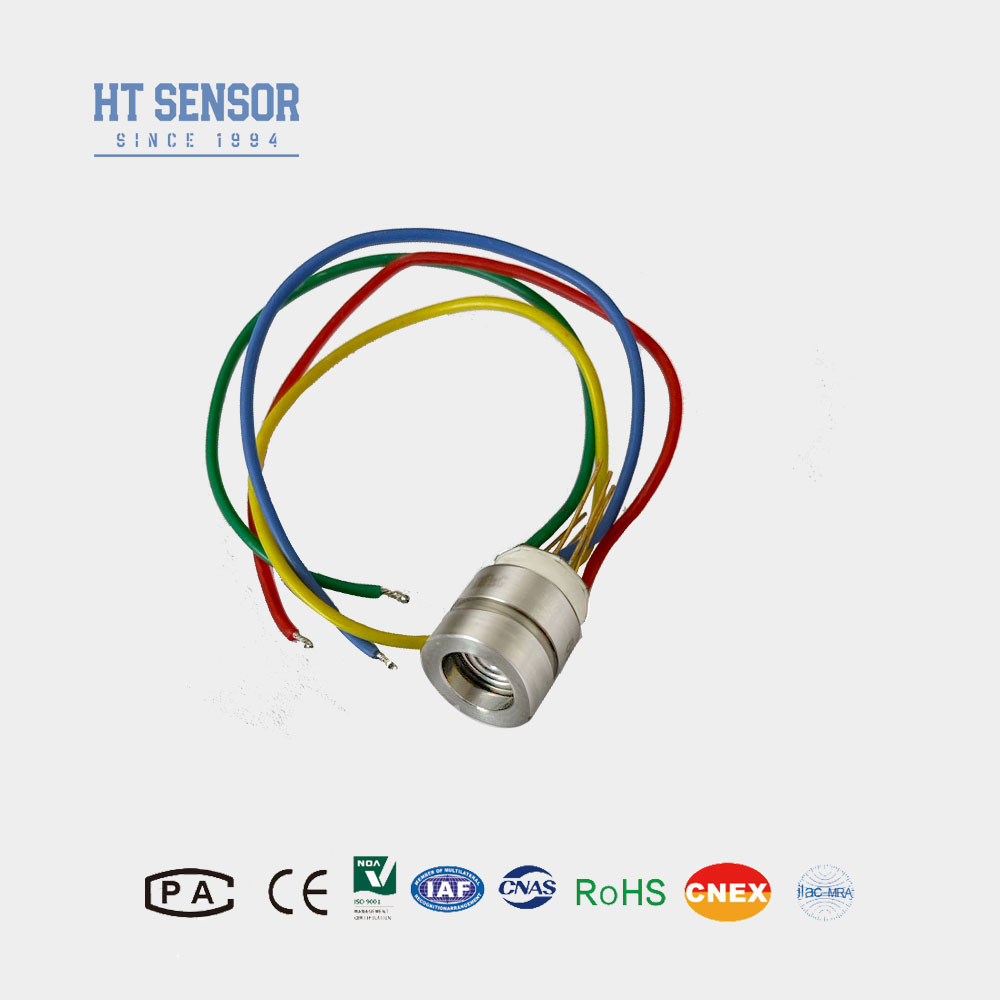

- विद्युत कनेक्शनः 100 मिमी उच्च तापमान तार, रिबन केबल
| प्रदर्शन मापदंडमिनी सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 80MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~15 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | |||||
| रूपरेखा निर्माणमिनी सिलिकॉन दबाव सेंसर का | |
| प्रकार 1 | |
| प्रकार2 | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक हवा सघनता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
