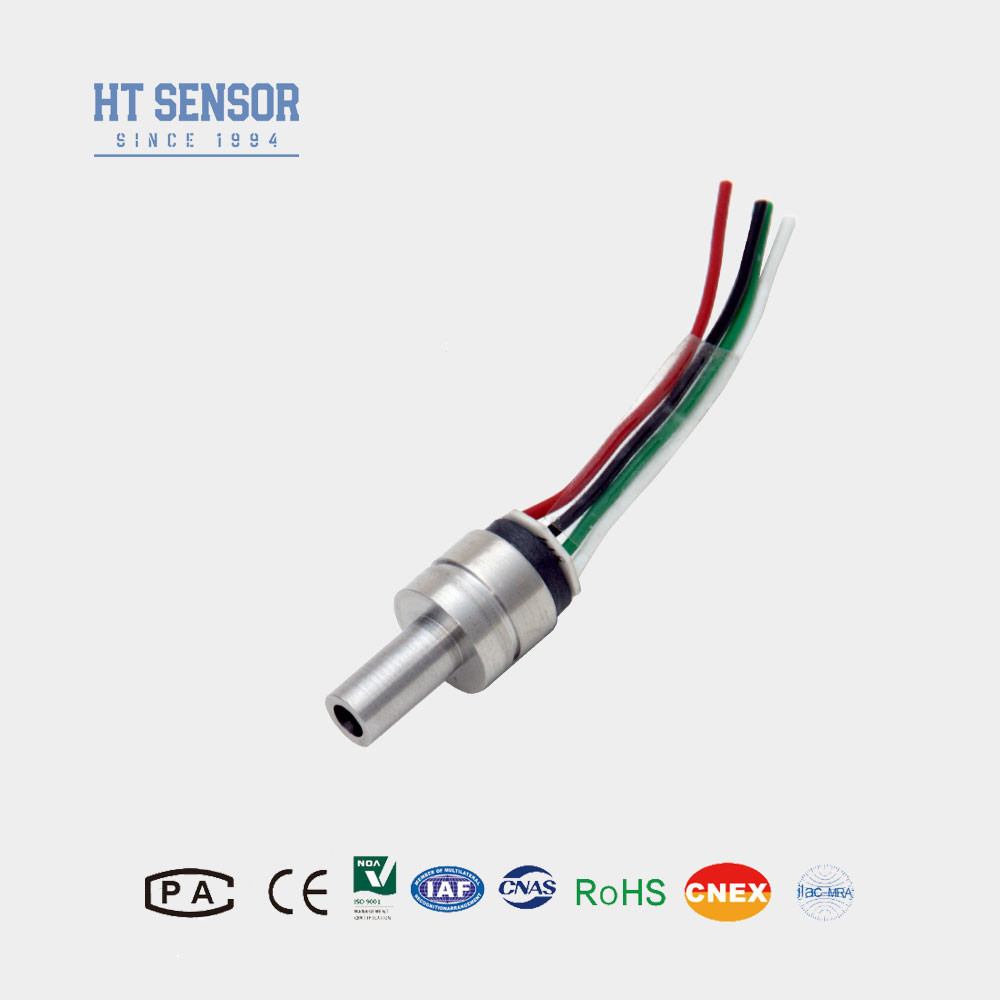

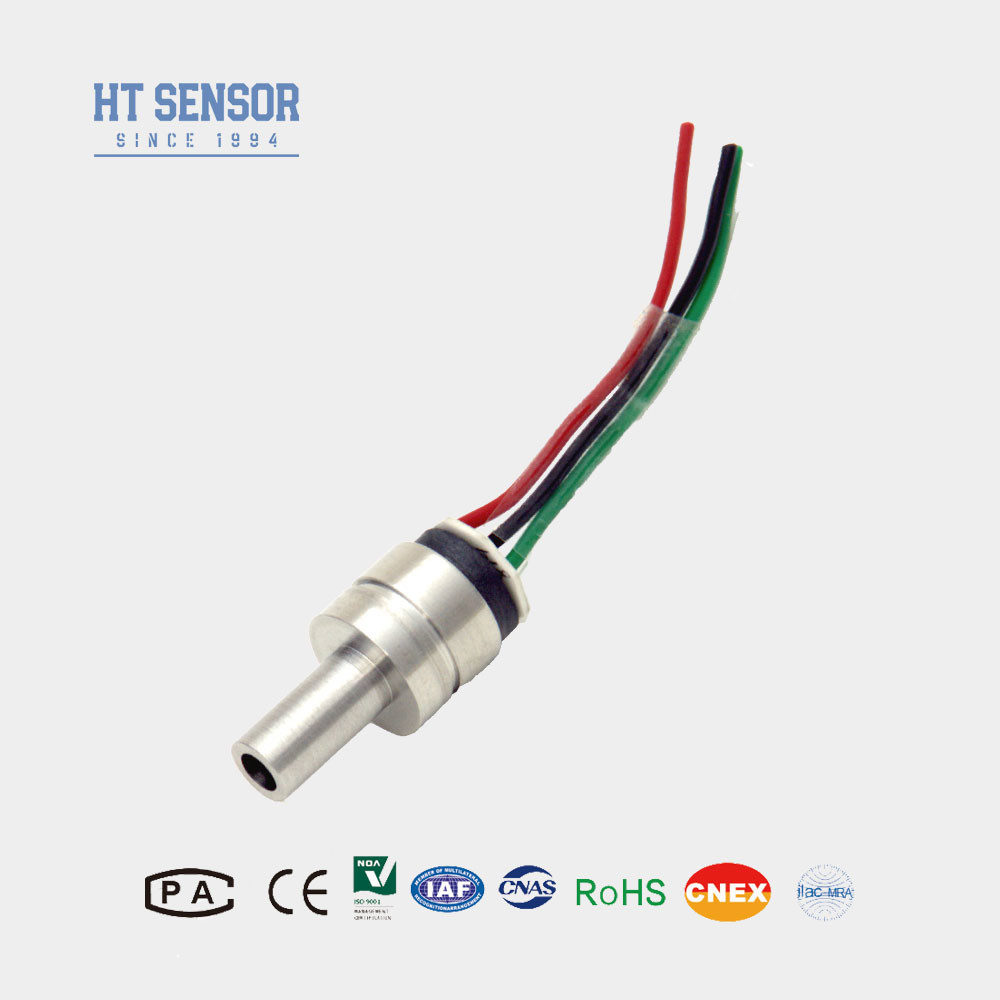

HT13 गैर संक्षारक गैस और तरल दबाव माप के लिए सिलिकॉन दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | HT13 | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापक माध्यम: | हवा और तरल | डीआइए: | 13 मिमी |
| प्रकार: | HT13 सिलिकॉन प्रेशर सेंसर | आउटपुट सिग्नल प्रकार: | एमवी सिग्नल एनालॉग प्रकार |
| सामग्री: | 316L स्टेनलेस स्टील | अनुकूलन: | उपलब्ध |
| प्रमुखता देना |
तरल सिलिकॉन दबाव सेंसर,HT13 सिलिकॉन दबाव सेंसर,गैर संक्षारक गैस सिलिकॉन दबाव सेंसर |
||
Product Description
HT13 गैर संक्षारक गैस और तरल दबाव माप के लिए सिलिकॉन दबाव सेंसर
HT13 सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
एचटी13 सिलिकॉन दबाव सेंसर तेल से भरे विसारित सिलिकॉन दबाव सेंसर का नवीनतम डिजाइन है, उच्च दबाव प्रभाव के साथ 100,000 बार बुरा नहीं है और विरोधी हस्तक्षेप / कटाव / ठंड / प्रभाव,उच्च सटीकता और स्थिरता. सभी स्टेनलेस स्टील के साथ प्रेरक दबाव फिल्म. दबाव प्रतिक्रिया तेजी से और अधिक संवेदनशील है. विशेष रूप से डिजाइन छोटे व्यास दबाव सेंसर, एक उच्च गुणवत्ता वाले दबाव नियंत्रक के लिए,सबसे महत्वपूर्ण बात सेंसर है. 316 स्टेनलेस स्टील, उच्च परिशुद्धता सीएनसी, आयात सील को अपनाएं।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी का उपयोग करता है और एक 316L स्टेनलेस स्टील में कैप्सूल हैआवास
- व्यापक माप रेंज 0~350KPa~60MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- चयन के लिए उपलब्ध विभिन्न थ्रेडेड इंटरफेस
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- कॉम्पैक्ट डिजाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है
- दबाव माप के लिए शीतलन प्रणालियों और वायु कंप्रेसर में आम तौर पर प्रयोग किया जाता है
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधा:3KΩ~6KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनःसोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | ||||
| माप सीमा | स्प्लिट (G) | 350 केपीए,1000 केपीए,2000 केपीए | ||
| पूर्ण (A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | |||
| प्रकार | अधिकतम | इकाई | ||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |
| पूर्ण पैमाने पर उत्पादन | 100±10 | 100±30 | mV | |
| शून्य ऑफसेट टेम्प. बहाव | ±0.5 | ± 1 | %F.S | |
| पूर्ण पैमाने का तापमान | ±0.5 | ± 1 | %F.S | |
| मुआवजा टेम्प. | 0~70 | oC | ||
| परिचालन तापमान | -20~80 | oC | ||
| भंडारण तापमान | -40~125 | oC | ||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 80MPa के बीच छोटा मान लें | |||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||
| डायफ्राम सामग्री | 316L | |||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||
| प्रतिक्रिया समय | ≤1ms | |||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||
| भरने का माध्यम | सिलिकॉन तेल | |||
| वजन | लगभग 15 ग्राम | |||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | ||||
| रूपरेखा निर्माण | |
| प्रकार 1 | |
| प्रकार2 | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक हवा सघनता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
