| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BP93420-III |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज कार्टन |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | BP93420-III | रेंज: | -100kpa-10kpa~40mpa |
|---|---|---|---|
| आउटपुट: | 4-20mA | शक्ति: | 24 वीडीसी |
| एसीसी: | ±0.5%एफएस, ±0.25%एफएस | धागा: | G1/4 या OEM |
| एचएस कोड: | 9026201090 | मापने का माध्यम: | तरल और गैस |
| आईपी रेटिंग: | IP65 | अनुकूलन: | ओईएम और ओडीएम |
| प्रमुखता देना: | BP93420-III दबाव सेंसर ट्रांसमीटर,स्टेनलेस स्टील दबाव सेंसर ट्रांसमीटर,औद्योगिक दबाव सेंसर ट्रांसमीटर |
||

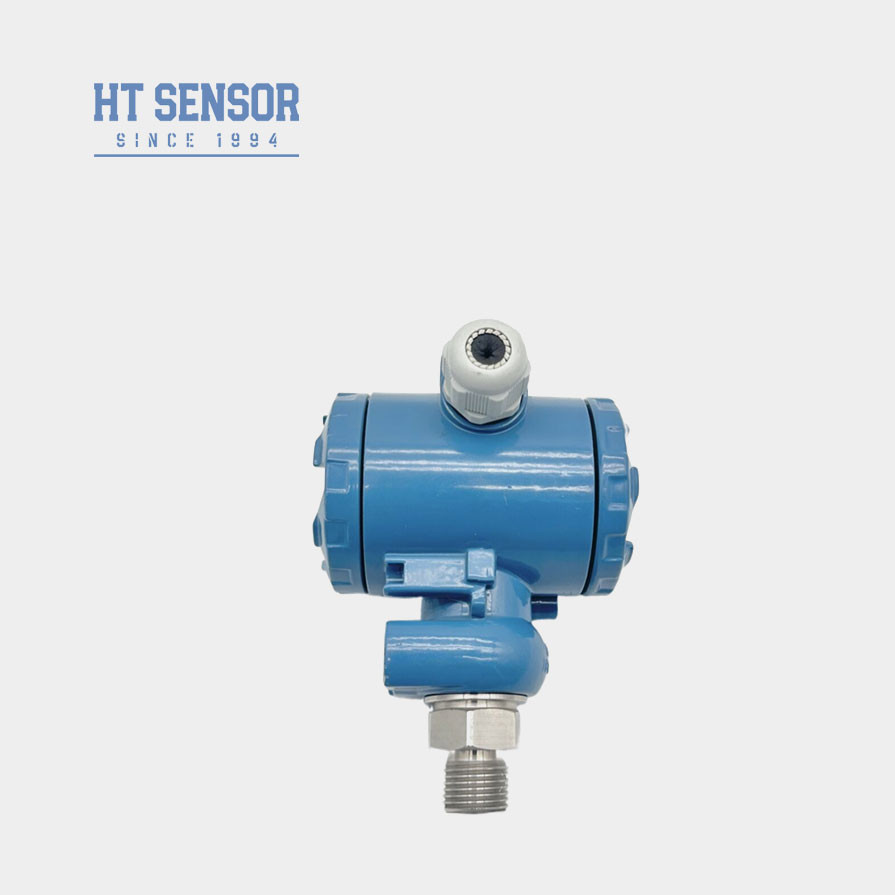

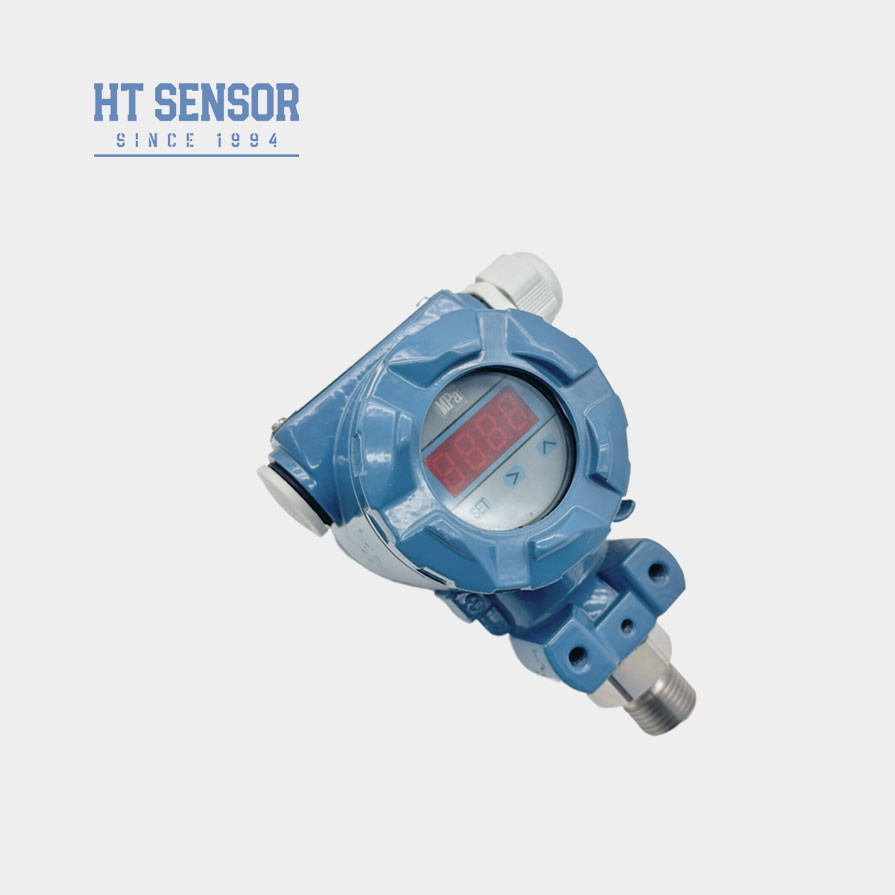

BP93420-III दबाव ट्रांसमीटर
उत्पाद की विशेषताएंकाऔद्योगिक दबावप्रेषकसेंसर:
1व्यापक माप सीमा, विविध दबाव इंटरफ़ेस रूप।
2.IP65 सुरक्षा स्तर।
3विभिन्न प्रकार के आउटपुट सिग्नल।
आवेदनकाऔद्योगिक दबावप्रेषकसेंसर:
1316L स्टेनलेस स्टील में गैर संक्षारक गैसों और तरल पदार्थों के दबाव को मापने के लिए उपयुक्त है।
2पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान
3कठोर बाहरी औद्योगिक वातावरण में दबाव माप और नियंत्रण।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| प्रदर्शन मापदंडके 2088 दबाव ट्रांसमीटर सेंसर | |
| माप सीमा | -100kPa...0kPa ~10kPa...60MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤±0.1% एफएस |
| हिस्टेरिसिस | ≤±0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | कास्ट एल्यूमीनियम |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1 किलोग्राम |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण के तहत माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
3. उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, यह साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति के विश्वसनीय ग्राउंडिंग सुनिश्चित करने के लिए अनुशंसित है.
4फ्लोरिन रबर ओ-रिंग के लिए नामित ऑपरेटिंग तापमान सीमा - 20 °C ~ 250 °C. जब उत्पाद का कार्य तापमान -20 °C से कम है, तो ईपीडीएम ओ-प्रकार की सील अंगूठी चुननी चाहिए।
5. डिफ़ॉल्ट केबल केबल के साथ नहीं आता है. यदि आवश्यक हो, तो कृपया विक्रेता से पहले से संपर्क करें.
6. मजबूत कंपन, तत्काल वॉलॉप, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप और अन्य विशेष आवश्यकताओं के मामले में, कृपया हमें बताएं और आदेश में इंगित करें।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
