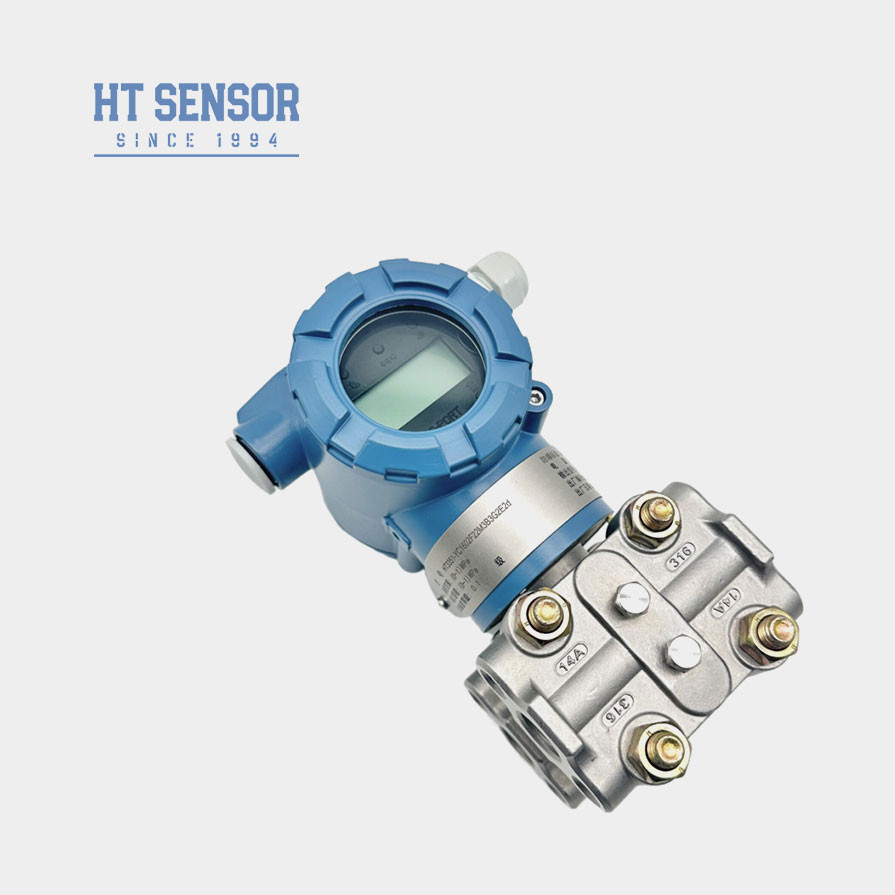

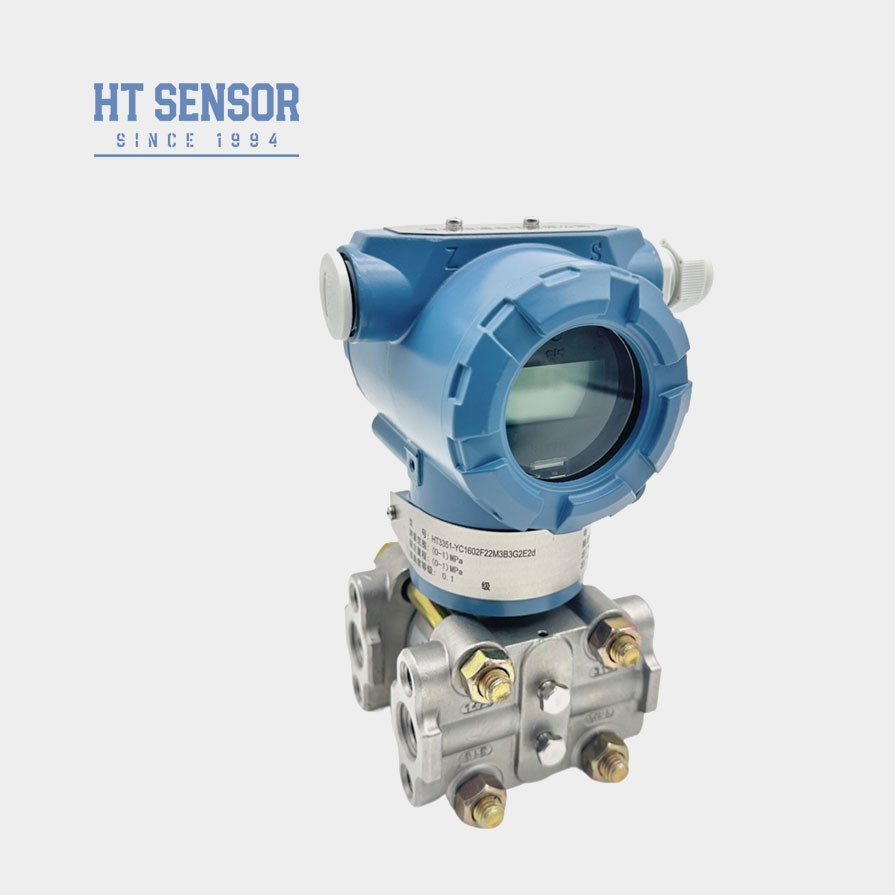

BPHT3351 औद्योगिक प्रक्रियाओं के लिए कैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर डिफरेंशियल लेवल सेंसर
Product Details
| मॉडल नं.: | BPHT3351 | विद्युत आपूर्ति: | 15~45 वीडीसी |
|---|---|---|---|
| वजन: | 3.6 किग्रा | स्थिरता: | +-0.2% एफ.एस./वर्ष |
| दबाव प्रकार: | अंतर दबाव | विनिर्देश: | 500pa~200kpa |
| प्रकार: | कैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर | मापने का माध्यम: | गैस |
| सटीकता ग्रेड: | 0.1% | आईपी रेटिंग: | IP65 |
| प्रमुखता देना |
औद्योगिक प्रक्रियाएं अंतर दबाव ट्रांसमीटर,कैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर,BPHT3351 अंतर दबाव ट्रांसमीटर |
||
Product Description
उत्पाद की विशेषताएंकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
1.ट्रांसमीटर स्टेनलेस स्टील संरचना डिजाइन, कॉम्पैक्ट संरचना और आसान स्थापना को अपनाता है।
2स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सख्त तापमान मुआवजे और उम्र बढ़ने की जांच के बाद।
3विद्युत इंटरफेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदनकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
1. पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों के पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
2. पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में लागू होता है।
3पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप।
रेंजः
| आउटपुट | एनालॉग आउटपुटः दो ¥ वायर 4-20mADC |
| डिजिटल आउटपुटः दो ¥वायर 4-20mADC और HART के अनुसार ओवरलैपिंग चर डिजिटल संकेत | |
| विद्युत आपूर्ति | आपूर्ति वोल्टेज 12.5-45VDC |
| सीमा भार | अधिकतम लोड प्रतिरोधक Rmax लूप में आपूर्ति वोल्टेज द्वारा निर्धारित, नीचे चित्र देखें। हार्ट प्रोटोकॉल लोड प्रतिरोधक की आवश्यकता 250Ω से कम नहीं, 600Ω से अधिक नहीं |
| संचार दूरी | अधिकतम 1.5 किमी, बहु-पते संचार 15 स्मार्ट ट्रांसमीटर अधिकतम कनेक्ट कर सकते हैं। |
| प्रदर्शन | 4 डिजिटल डिस्प्ले, 5 अंकों का एलसीडी डिस्प्ले, पॉइंटर प्रकार। |
| धमाका प्रतिरोधी | ExiaIICT5;विस्फोट निवारक प्रकार |
| शून्य विस्थापन | सकारात्मक या नकारात्मक हस्तांतरण कर सकते हैं, लेकिन अधिकतम मूल्य से अधिक नहीं हो सकता है |
| तापमान | परिवेश का तापमान -40-85°C(जब एलसीडी चुनेंः -20-70°C) |
| मध्यम तापमान | -40 ̊104°C |
| स्थैतिक दबाव और एकतरफा अधिभार | 3.45 केपीए ((पूर्ण दबाव) ∙ 31.2 एमपीए ((गाइज दबाव) |
| सापेक्ष आर्द्रता | ५% ९८% आरएच |
| चलाने का समय | 5 सेकंड से कम. |
| क्षमता परिवर्तन | 0.16 सेमी3 से कम |
| नमी समायोजन | 0.20 ¢ 25 सेकंड |
| खराबी अलार्म | यदि खराबी होती है, तो ऑटोमेटिज्म निदान समारोह 3.9 या 21.0mA आउटपुट करेगा |
| कॉन्फ़िगरेशन सुरक्षा | डेटा को यादृच्छिक रूप से संशोधित करने से बचने के लिए, सॉफ्टवेयर का उपयोग कर सकते हैं या रिकॉर्ड डेटा लॉक स्विच की रक्षा |
कार्य सिद्धांतकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
जैसा कि काम करने के सिद्धांत में संकेत दिया गया है, बाहरी दबाव या अंतर दबाव सेंसर क्षमता मूल्य में कुछ परिवर्तन का कारण होगा। डिजिटल संकेत रूपांतरण के माध्यम से,यह आवृत्ति संकेत में बदल जाएगा, जो माइक्रोप्रोसेसर को भेजा जाता है।
माइक्रोप्रोसेसर द्वारा गणना, एक वर्तमान नियंत्रण संकेत वर्तमान नियंत्रण सर्किट के लिए आउटपुट किया जाएगा, एनालॉग 4-20mA वर्तमान में परिवर्तित
इस बीच, माइक्रोप्रोसेसर इंटरैक्टिव और अन्य कार्यों (प्रदर्शन और सेटिंग) के लिए जिम्मेदार है।डिजिटल संचार के लिए उपयोग किए जाने वाले संचार पोर्ट को हमारी कंपनी के विशेष पोर्ट की आवश्यकता होती है. हार्ट मॉड्यूल ट्रांसमीटर हार्ट संचार का एहसास करेगा।
मापने के तरीकेकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
द्रव स्तर का मापनः
द्रव प्रवाह के माप में, प्रक्रिया नलिका के किनारे दबाव नल को तोड़ दिया जाना चाहिए ताकि मल की तलछट से बचा जा सके।प्रेषक को दबाव नल के बगल में या नीचे लगाया जाना चाहिए, ताकि प्रक्रिया नलिका में वायु बुलबुले न निकलें।
