| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BP156 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | BP156 | रेंज: | 0~10KPa~20MPa |
|---|---|---|---|
| आउटपुट: | 4-20mA /0.5-4.5VDC और इसी तरह | घर निर्माण की सामग्री: | स्टेनलेस स्टील |
| दबाव प्रकार: | जी/ए/एस | प्रकार: | औद्योगिक दबाव सेंसर |
| सेंसर: | सिलिकॉन दबाव सेंसर | शक्ति: | 12-32वीडीसी(24वीडीसी) /5वीडीसी |
| सटीकता ग्रेड: | 0.5% एफ.एस. 0.25% एफ.एस. | कनेक्टर: | IP67 तरल स्तर केबल |
| धागा: | G1/8 या OEM | ||
| प्रमुखता देना: | IP68 वाटरप्रूफ प्रेशर सेंसर ट्रांसमीटर,औद्योगिक दबाव सेंसर ट्रांसमीटर,औद्योगिक अनुप्रयोग दबाव सेंसर ट्रांसमीटर |
||

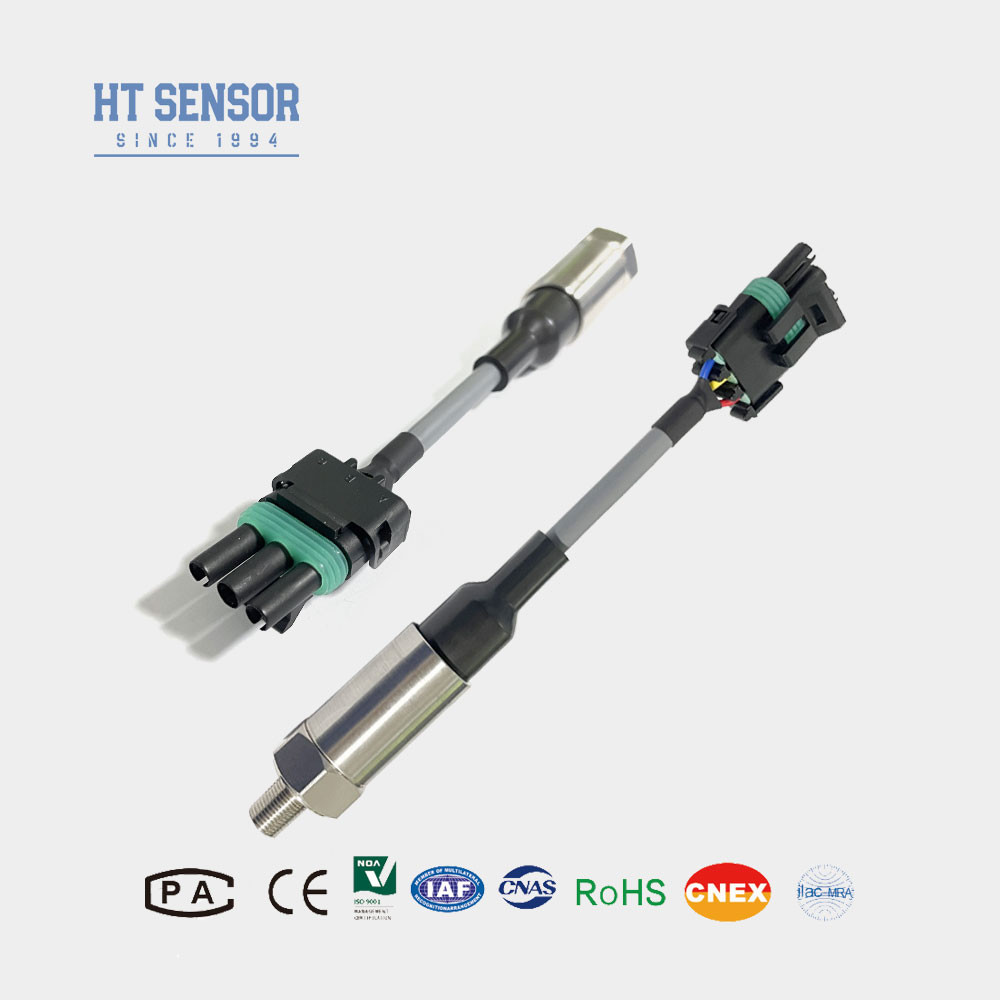

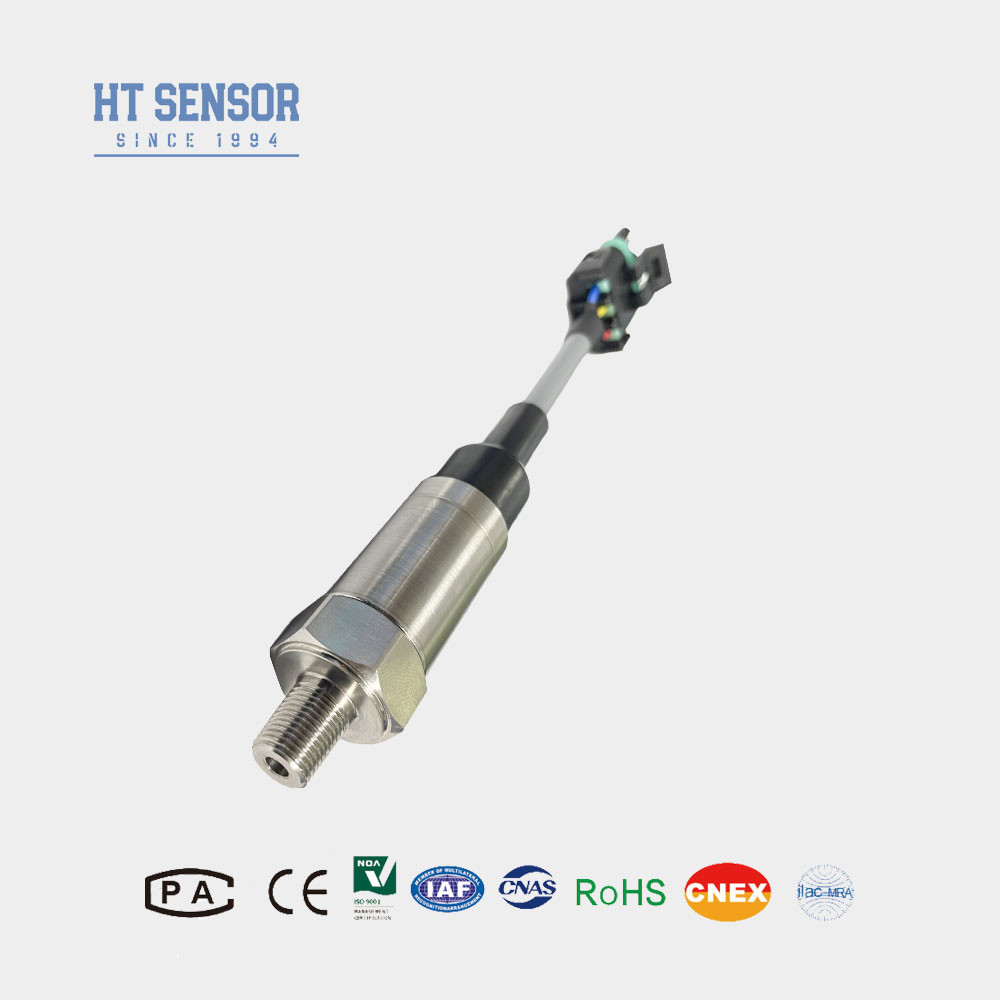

BP156 छोटा औद्योगिक दबाव सेंसर ट्रांसमीटर एक कॉम्पैक्ट रॉड के आकार का दबाव ट्रांसमीटर है।यह अपने संवेदनशील कोर के रूप में एक उच्च विश्वसनीयता सिलिकॉन piezoresistive दबाव सेंसर का उपयोग करता है और तापमान क्षतिपूर्ति से गुजरता है, डिजिटल सर्किट सुधार, और मानक औद्योगिक अनुप्रयोगों और नेटवर्क संकेतों को आउटपुट करने के लिए सिग्नल कंडीशनिंग। इसमें IP68 जलरोधक संरचना है।उत्पाद के प्रत्येक घटक को सावधानीपूर्वक डिजाइन किया गया है, स्क्रीनिंग, प्रक्रियाओं के माध्यम से मान्य, इलाज, स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए चक्रात्मक भार तनाव राहत, उम्र बढ़ने के परीक्षण और पर्यावरण अनुकरण परीक्षण के अधीन।
उत्पाद की विशेषताएंमिनी औद्योगिक दबाव सेंसरप्रेषक:
1- व्यापक माप सीमा, स्टेनलेस स्टील संरचना।
2कॉम्पैक्ट और हल्के डिजाइन।
3.उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना।
आवेदनमिनी औद्योगिक दबाव सेंसरप्रेषक:
1316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप।
2समुद्री और विमानन उद्योगों में लागू होता है।
3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में उपयोग किया जाता है।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| प्रदर्शन मापदंड मिनी औद्योगिक दबाव सेंसरप्रेषक: | |
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरणमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का |
| आदेश मार्गदर्शिका | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
नोटः
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण के तहत माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2उत्पाद के विश्वसनीय संचालन की गारंटी देने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति दोनों के उचित ग्राउंडिंग सुनिश्चित करने की सलाह दी जाती है।
3फ्लोरीन रबर ओ-रिंग के लिए ऑपरेटिंग तापमान सीमा -20 °C से 250 °C है। -20 °C से नीचे के तापमान के लिए, ईपीडीएम ओ-प्रकार की सीलिंग रिंगों का चयन किया जाना चाहिए।यदि कोई विशेष आवश्यकताएं हैं जैसे कि मजबूत कंपन, तत्काल प्रभाव, या तीव्र विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और अपने आदेश में निर्दिष्ट करें।
