| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | बीजेडपी93420-III |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | बीपीजेड93420-III | वजन: | ~1.2 किलोग्राम |
|---|---|---|---|
| शक्ति: | 24वीडीसी(12-32वीडीसी) | आउटपुट: | एलईडी या एलसीडी डिस्प्ले के साथ 4-20mA |
| दबाव प्रकार: | गेज, पूर्ण, सील दबाव | ट्रेडमार्क: | एचटी सेंसर |
| संरचना का प्रकार: | विसारित सिलिकॉन दबाव सेंसर | मापने का माध्यम: | तरल, वायु जल तेल |
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa |
| आईपी रेटिंग: | IP65 | अनुकूलन: | ओईएम और ओडीएम |
| प्रमुखता देना: | उच्च स्थिर स्मार्ट दबाव ट्रांसमीटर,OEM स्मार्ट दबाव ट्रांसमीटर,डिजिटल स्मार्ट प्रेशर ट्रांसमीटर |
||

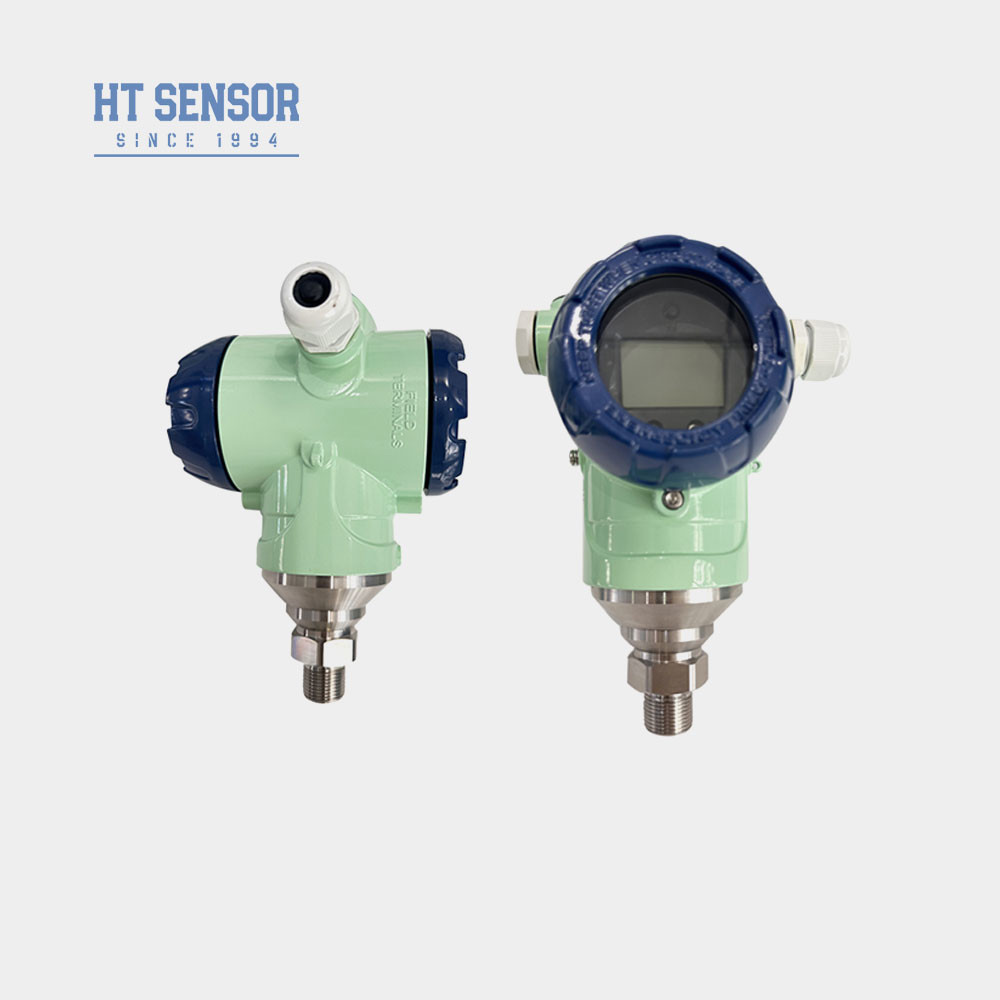

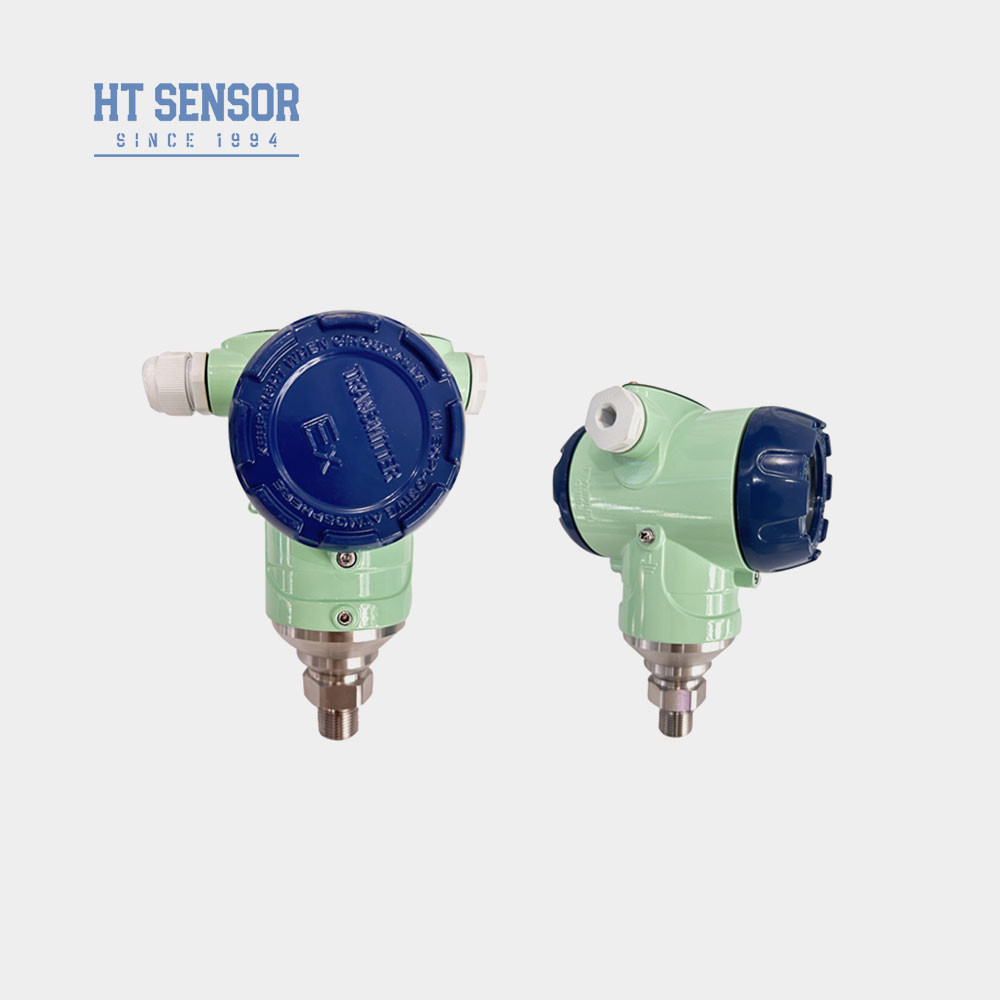

BPZ93420-III स्मार्ट प्रेशर ट्रांसमीटर
स्मार्ट प्रेशर ट्रांसमीटर का परिचय:
BPZ93420III दबाव ट्रांसमीटर HT श्रृंखला सिलिकॉन piezoresistive अलगाव को अपनाता हैसिग्नल मापने के तत्व के रूप में तेल से भरा कोर। सिग्नल प्रोसेसिंग सर्किटसेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करता है।कड़े परीक्षण और उम्र बढ़ने स्क्रीनिंग के घटकों, अर्ध तैयार, और समाप्तउत्पादों, मजबूत विरोधी हस्तक्षेप के साथ स्थिर और विश्वसनीय प्रदर्शन सुनिश्चितदबाव ट्रांसमीटर का दबाव इंटरफ़ेस विभिन्नप्रपत्र
उत्पाद की विशेषताएंस्मार्ट दबाव ट्रांसमीटर का:
1व्यापक माप सीमा, विविध दबाव इंटरफ़ेस रूप और IP65 सुरक्षा स्तर।
2विभिन्न आउटपुट सिग्नल रूप, समायोज्य और प्रदर्शित
3समायोज्य शून्य बिंदु और पूर्ण पैमाने
4कोर उच्च परिशुद्धता और उच्च प्रदर्शन फैला सिलिकॉन का उपयोग करता हैपिज़ोरेसिटिव दबाव सेंसर
आवेदनस्मार्ट दबाव ट्रांसमीटर का:
1. 316L स्टेनलेस स्टील में गैर संक्षारक गैसों और तरल पदार्थों के दबाव को मापने के लिए उपयुक्त
2पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान
3कठोर बाहरी औद्योगिक वातावरण में दबाव माप और नियंत्रण
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| स्मार्ट दबाव ट्रांसमीटर के प्रदर्शन मापदंड | |
| माप सीमा | -100kPa...0kPa ~10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤±0.1% एफएस |
| हिस्टेरिसिस | ≤±0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | कास्ट एल्यूमीनियम |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.2 किलोग्राम |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2. आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल की लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति कर सकते हैं।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
