खाद्य एवं पेय उद्योग सिलिकॉन दबाव सेंसर उच्च तापमान HT-IQT
Product Details
| प्रतिरूप संख्या।: | HT-IQT | श्रेणी: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| तारों का प्रकार: | चार-तार या सोना चढ़ाया हुआ कोवर पिन | मापक माध्यम: | गैस तरल और इतने पर |
| आपूर्ति: | 1.5mA | डीआइए: | 50.4 मिमी |
| तापमान: | -30~125 | उत्पादन: | एमवी सिग्नल |
| एचएस कोड: | 9026209090 | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | अनुकूलित अनुरोध |
| प्रमुखता देना |
उच्च तापमान सिलिकॉन दबाव सेंसर,एचटी-आईक्यूटी सिलिकॉन दबाव सेंसर |
||
Product Description

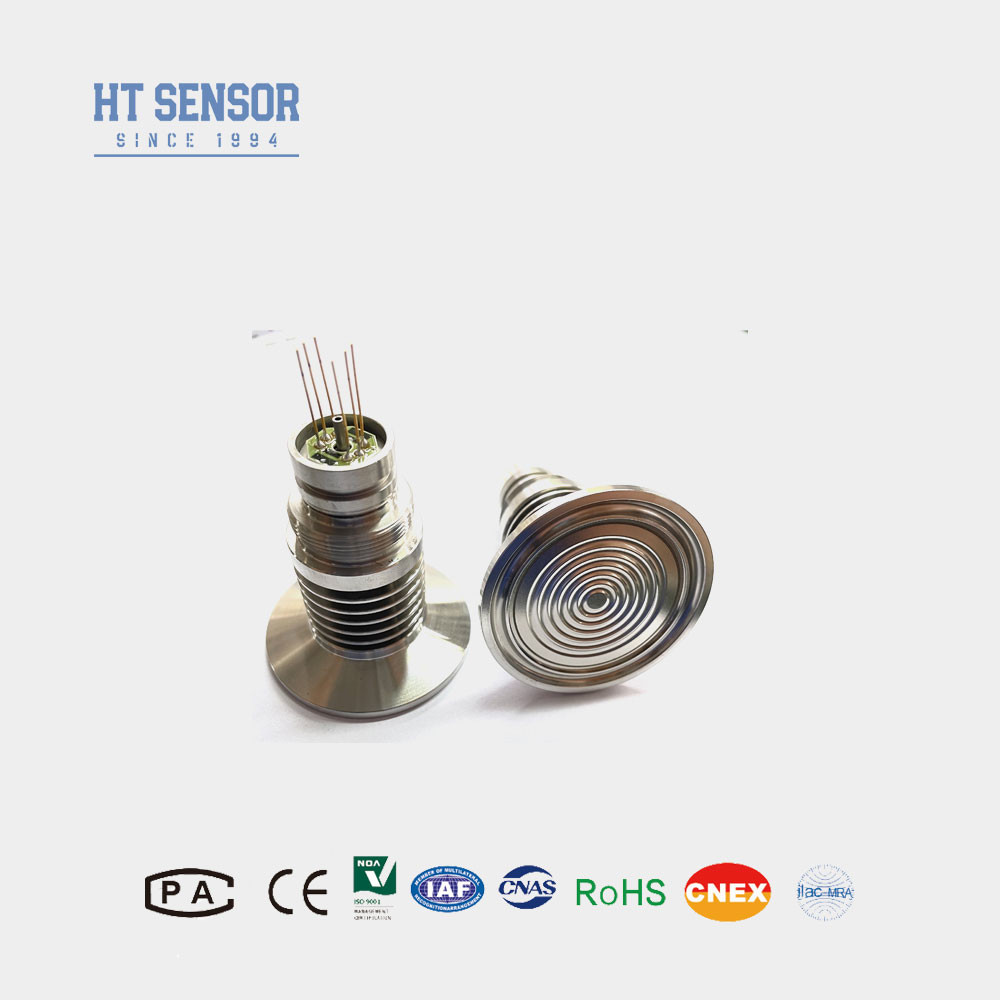

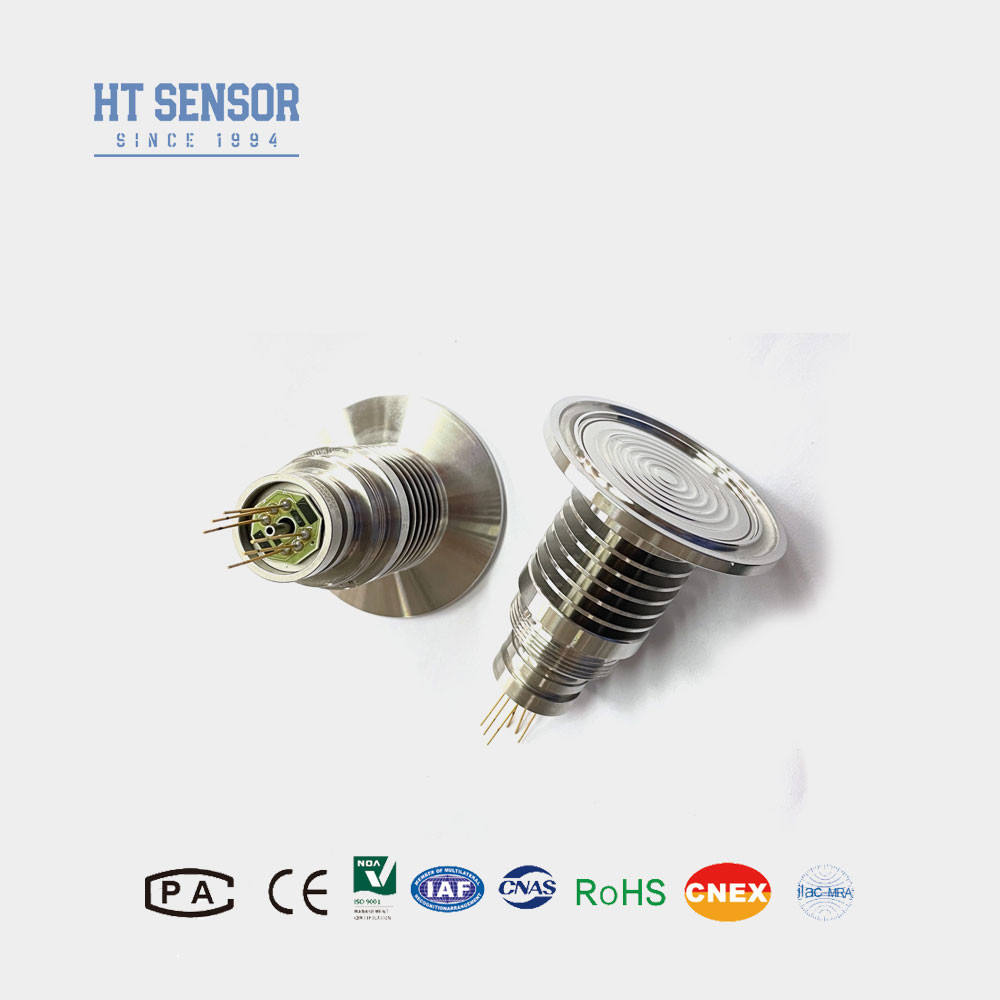

एचटी-आईक्यूटी उच्च तापमान खाद्य एवं पेय उद्योग सिलिकॉन दबाव सेंसर
एचटी-आईक्यूटी सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
एचटी-आईक्यूटी एक उच्च स्थिर उच्च तापमान प्रसार सिलिकॉन चिप के साथ एक फ्लश डायफ्राम दबाव सेंसर है। संवेदनशील चिप सीधे मापने वाले माध्यम से संपर्क नहीं करती है।दबाव स्टेनलेस स्टील डायफ्राम और सीलिंग सिलिकॉन तेल के माध्यम से संवेदनशील चिप के लिए स्थानांतरित किया जाता है, और चिप का प्रतिरोध पुल बदल जाता है, जिसके परिणामस्वरूप वोल्टेज में परिवर्तन होता है, और वोल्टेज मिलीवोल्ट स्तर पर बदल जाता है। यह उत्पाद उच्च तापमान क्लैंप संरचना है,साफ करने में आसान धागे के अंत में क्रिस्टलीकरण का उत्पादन नहीं करेगा, साफ करने में आसान, सरल स्थापना, उच्च विश्वसनीयता। खाद्य, स्वास्थ्य और अन्य उद्योगों के लिए उपयुक्त।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास पैकेजिंग
- मोटी फिल्म के माध्यम से तापमान मुआवजा और शून्य बिंदु सुधार
- सर्किटउत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- खाद्य एवं पेय उद्योग
- औषधि उद्योग
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500 केपीएएस | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~220 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
2. आवास की असेंबली प्रक्रिया के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम करने या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि परीक्षित माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ असंगत है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम का विकृति या छिद्रण और कोर को नुकसान न हो।
5गेज कोर के नकारात्मक दबाव कक्ष में पानी, वाटर वाष्प या संक्षारक माध्यमों के प्रवेश को रोकने के लिए गेज कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें।
6यदि कोई पिन बदलता है, तो वास्तविक कोर तार पर लेबल देखें।
