HT20 विभेदक सिलिकॉन प्रेशर सेंसर औद्योगिक अनुप्रयोगों के लिए खपत के साथ सेंसर कोर
Product Details
| प्रतिरूप संख्या।: | HT20 | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापक माध्यम: | गैस और तरल | श्रेणी: | 0-10kpa ~ 2mpa |
| शक्ति: | 1.5mA（0.4-2.0mA） | परिवहन पैकेज: | दफ़्ती |
| लंबाई: | 29.5 मिमी | मूल: | बाओजी. चीन |
| एचएस कोड: | 9026209090 | प्रकार: | विभेदक दबाव संवेदक |
| के लिए: | अंतर दबाव ट्रांसमीटर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध |
| प्रमुखता देना |
अंतर सिलिकॉन दबाव सेंसर,औद्योगिक अनुप्रयोग सिलिकॉन दबाव सेंसर,HT20 सिलिकॉन दबाव सेंसर |
||
Product Description
औद्योगिक अनुप्रयोगों के लिए खपत के साथ HT20 डिफरेंशियल सिलिकॉन प्रेशर सेंसर

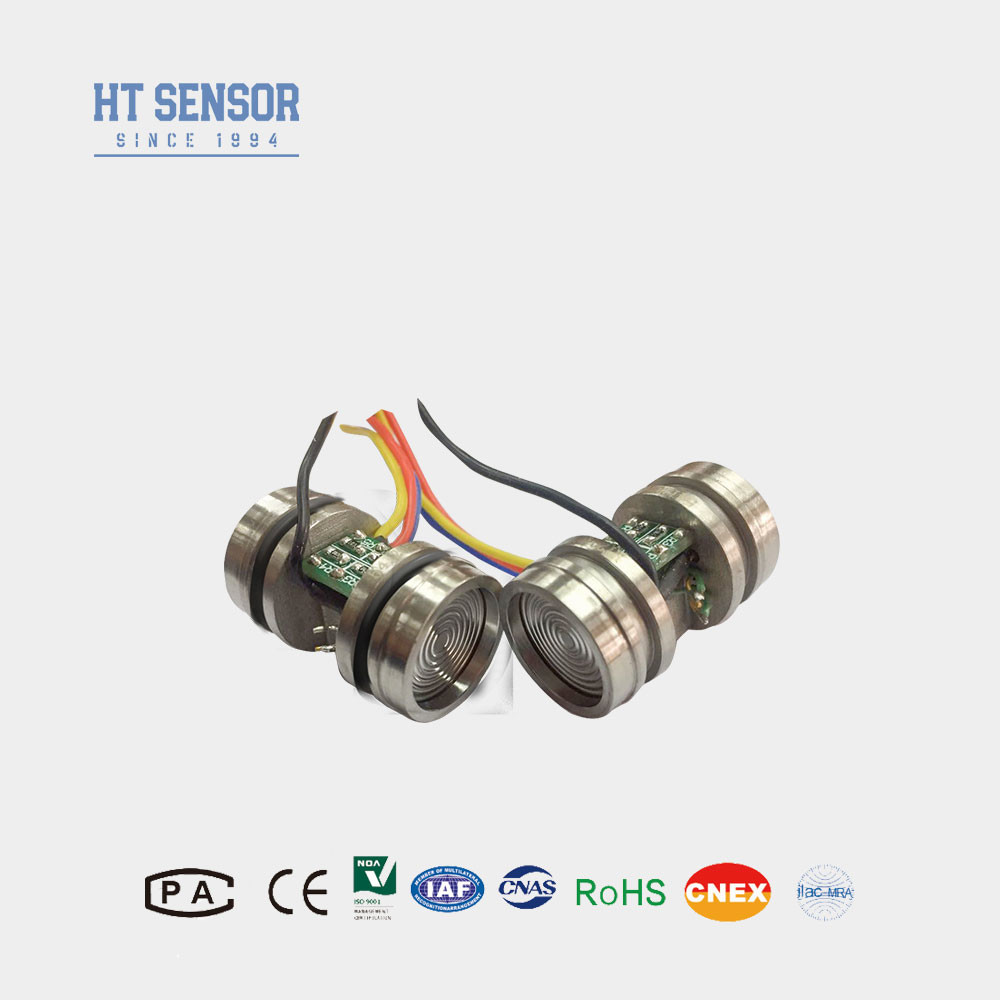

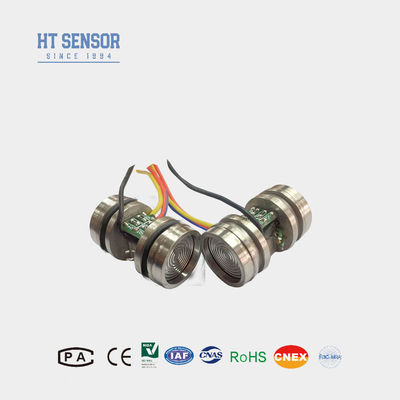

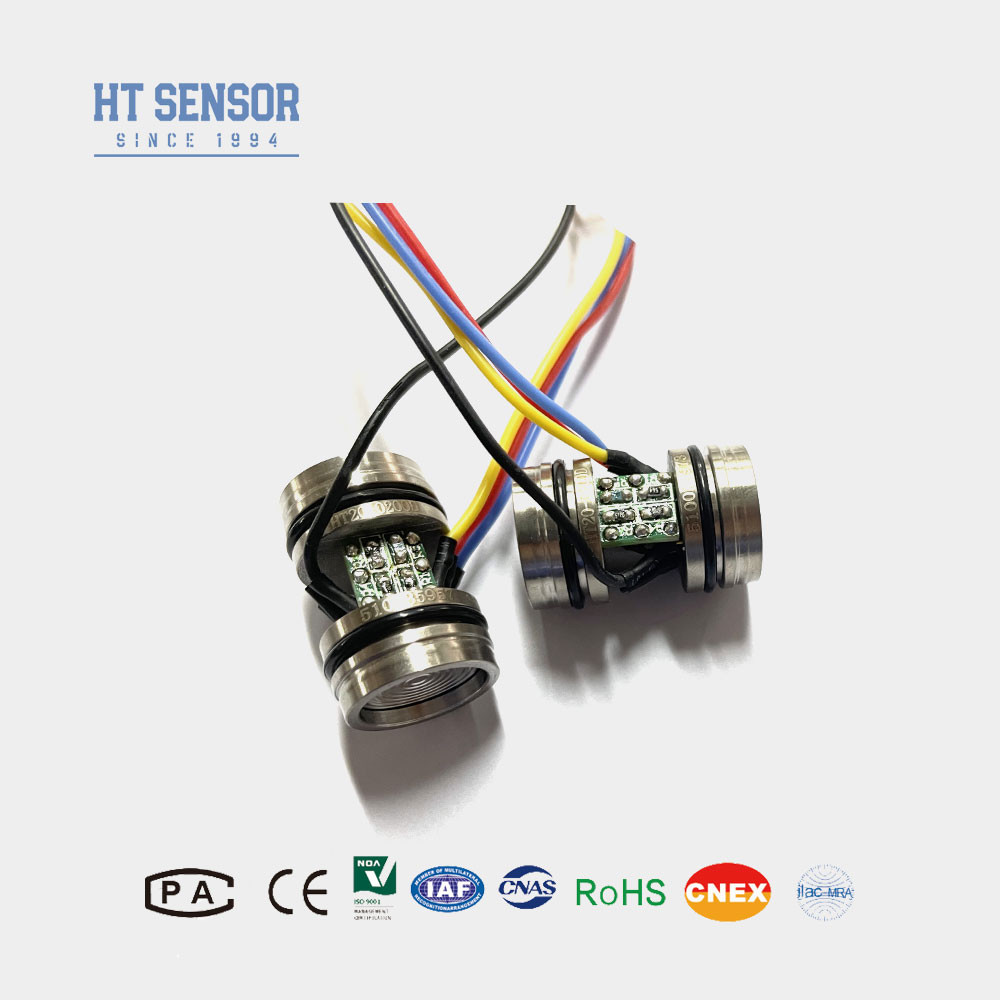

HT20 डिफरेंशियल प्रेशर सेंसर
डिफरेंशियल सिलिकॉन प्रेशर सेंसर का परिचय:
HT20 डिफरेंशियल सिलिकॉन प्रेशर सेंसर एक सिलिकॉन पीजोरेसिस्टिव डिफरेंशियल प्रेशर सेंसर है जिसमें उच्च स्थिरता वाला डिफ्यूज्ड सिलिकॉन तत्व होता है। कोर एक 316L में बंद हैस्टेनलेस स्टील हाउसिंग, और दबाव एक स्टेनलेस स्टील के माध्यम से प्रेषित होता हैझिल्ली और सीलबंद सिलिकॉन तेल संवेदनशील चिप के लिए। संवेदनशील चिप सीधे मापा माध्यम के संपर्क में नहीं आता है, जो पूरी तरह से ठोस-अवस्था संरचना बनाता हैदबाव माप के लिए, डिफरेंशियल प्रेशर की सटीक माप को सक्षम करना। इसलिए, इस उत्पाद को विभिन्न परिदृश्यों में लागू किया जा सकता है जिनके लिए डिफरेंशियल प्रेशर माप की आवश्यकता होती है, जिसमें कठोर और संक्षारक वातावरण शामिल हैं
उत्पाद विशेषताएं डिफरेंशियल सिलिकॉन प्रेशर सेंसर की:
- स्थिर और विश्वसनीय प्रदर्शन
- स्थैतिक दबाव के लिए उच्च प्रतिरोध
- लागत प्रभावी
- सिलिकॉन पीजोरेसिस्टिव तेल से भरे दबाव-संवेदनशील तत्व का उपयोग करता है
- डिफरेंशियल प्रेशर डिटेक्शन
- प्रेशर कैलिब्रेशन उपकरण
- तरल स्तर माप
- औद्योगिक प्रक्रिया नियंत्रण
- बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
- इनपुट प्रतिबाधा: 3KΩ~6KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च तापमान वाले तार
| प्रदर्शन पैरामीटर डिफरेंशियल सिलिकॉन प्रेशर सेंसर की: | |||||
| मापने की सीमा | 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| Typ | अधिकतम | इकाई | |||
| रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| दोहराव | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर आउटपुट | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| पूर्ण पैमाने पर तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| मुआवजा तापमान | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| ऑपरेटिंग तापमान | -20~80 | ºC | |||
| भंडारण तापमान | -40~125 | ºC | |||
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 4MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5X पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| झिल्ली सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||||
| सदमे | 100g,11ms | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वज़न | ~45g | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |  |
| टिप्पणियाँ:बाहर जाने वाला सिरा धनात्मक टर्मिनल है। यदि तार के रंगों में कोई बदलाव होता है, तो सटीक जानकारी के लिए सेंसर पर लगे लेबल को देखें | |
| विद्युत कनेक्शन और मुआवजा डिफरेंशियल सिलिकॉन प्रेशर सेंसर की |
|

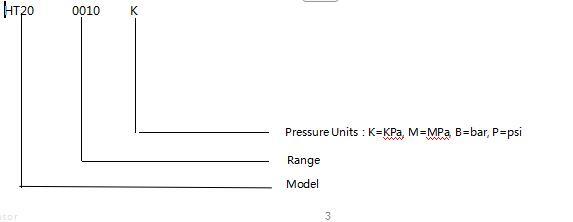

| चयन उदाहरण |
| आदेश देने के सुझाव |
3. यदि मापा गया माध्यम कोर डायाफ्राम और हाउसिंग सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4. डायाफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और कोर नेगेटिव प्रेशर चैंबर में पानी, जल वाष्प या संक्षारक माध्यम के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
