| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | बीपी155 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| सटीकता: | ± 0.25% एफ.एस | घर निर्माण की सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| दबाव सीमा: | 0~10केपीए...10एमपीए | आउटपुट सिग्नल: | 4-20mA/0.5-4.5VDC |
| विद्युत आपूर्ति: | 12-30V DC | प्रक्रिया कनेक्शन: | G1/2, M20x1.5,1/4NPT. G1/4 |
| सुरक्षा स्तर: | IP65 | प्रतिक्रिया समय: | ≤10ms |
| मुआवजा टेम्प.: | 0 ~ 70 डिग्री सेल्सियस | संचालन तापमान।: | -20 ~ 80 ℃ |
हाइड्रोलिक प्रणाली के लिए 4-20mA स्टेनलेस स्टील औद्योगिक दबाव सेंसर

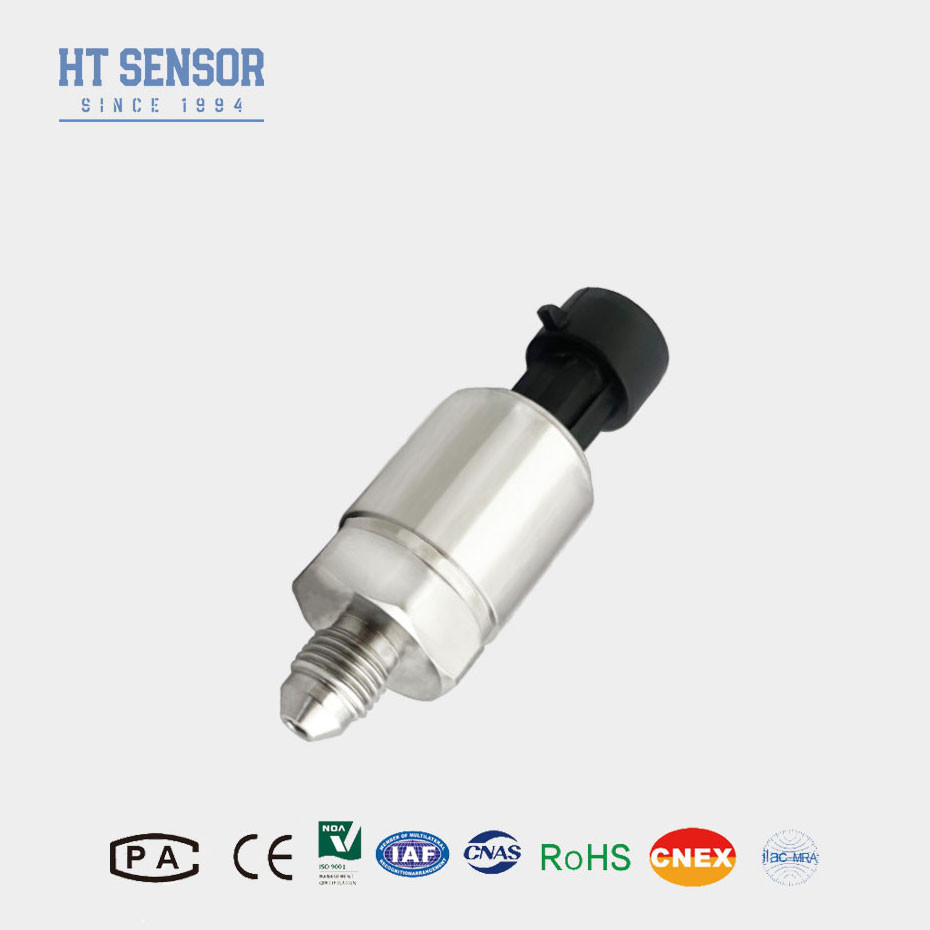

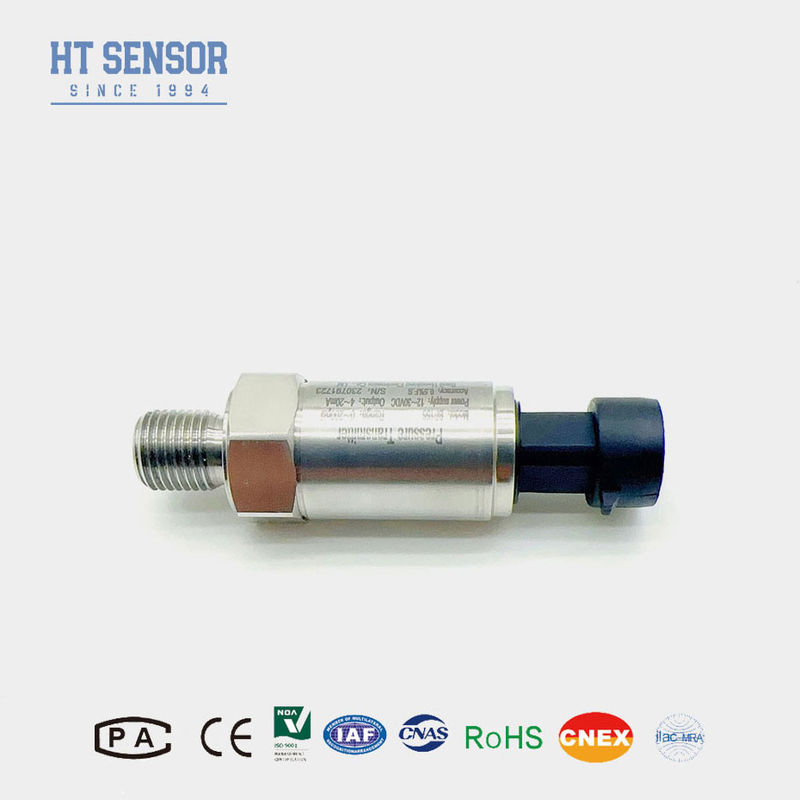

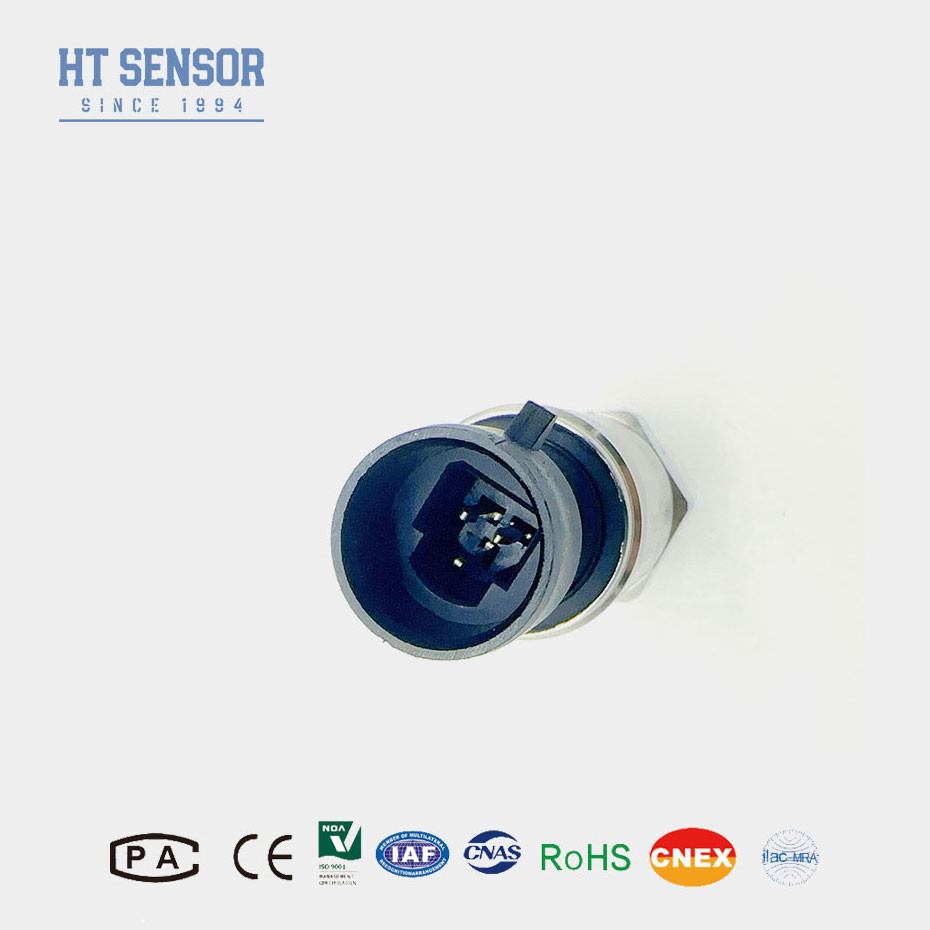

BP155 औद्योगिक दबाव सेंसर
BP155 औद्योगिक दबाव सेंसर का परिचय:
BP155 श्रृंखला दबाव ट्रांसमीटर HT श्रृंखला सिलिकॉन दबाव प्रतिरोधी का उपयोग करता हैअलगाव झिल्ली तेल से भरे कोर के रूप में संकेत मापने तत्व।प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है,सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित किया गया है।स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच। कॉम्पैक्ट डिजाइन और आसान स्थापना के साथ,यह विसारित सिलिकॉन दबाव सेंसर संकीर्ण स्थानों में दबाव मापने के लिए एक विश्वसनीय विकल्प है.
उत्पाद की विशेषताएंBP155 औद्योगिक दबाव सेंसर के:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
आवेदनBP155 औद्योगिक दबाव सेंसर के:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| प्रदर्शन पैरामीटरः | |
| माप सीमा | 0kPa ~ 10kPa...5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
| आदेश मार्गदर्शिका | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या आप निर्माता हैं?
एः हाँ, हम पेशेवर सेंसर निर्माता 29 से अधिक वर्षों के हैं! हमारी तकनीकी टीम में 10 से अधिक इंजीनियर हैं।
प्रश्नः क्या आप OEM सेवा स्वीकार कर सकते हैं?
उत्तर: हाँ, हम अपने सेंसर पर आपकी कंपनी की जानकारी और लोगो लगा सकते हैं।
प्रश्न: क्या मैं आपका वितरक बन सकता हूँ?
एकः हाँ, हम विदेशी बाजार में वितरकों की तलाश कर रहे हैं।
प्रश्न: आपका लीड टाइम क्या है?
एकः आम तौर पर 7-10days. मात्रा के लिए 100pcs से ऊपर, अतिरिक्त 3-5 कार्य दिवसों की आवश्यकता है.
