| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BP93420D-II |
| न्यूनतम आदेश मात्रा: | 1 |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | 5-8 कार्यदिवस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 3000PCS/माह |
| मॉडल: | BP93420D-II | रेंज: | 0-10kpa~2MPa |
|---|---|---|---|
| शक्ति: | 24वीडीसी（12-32वीडीसी）5वीडीसी（3-6.5वीडीसी） | आउटपुट: | 4-20mA RS485 0.2-2.2Vdc |
| सामग्री: | 304 स्टेनलेस स्टील | धागा: | G1/4 पुरुष और महिला सभी हो सकते हैं |
| दबाव प्रकार: | दबाव अंतर प्रेषक | संरक्षण वर्ग: | IP65 |
| परीक्षण माध्यम: | हवा तेल पानी | कनेक्टर: | बड़ा डीआईएन |
| प्रमुखता देना: | BP93420DII अंतर दबाव ट्रांसमीटर,तरल पाइपलाइन अंतर दबाव ट्रांसमीटर,गैस पाइपलाइन अंतर दबाव ट्रांसमीटर |
||

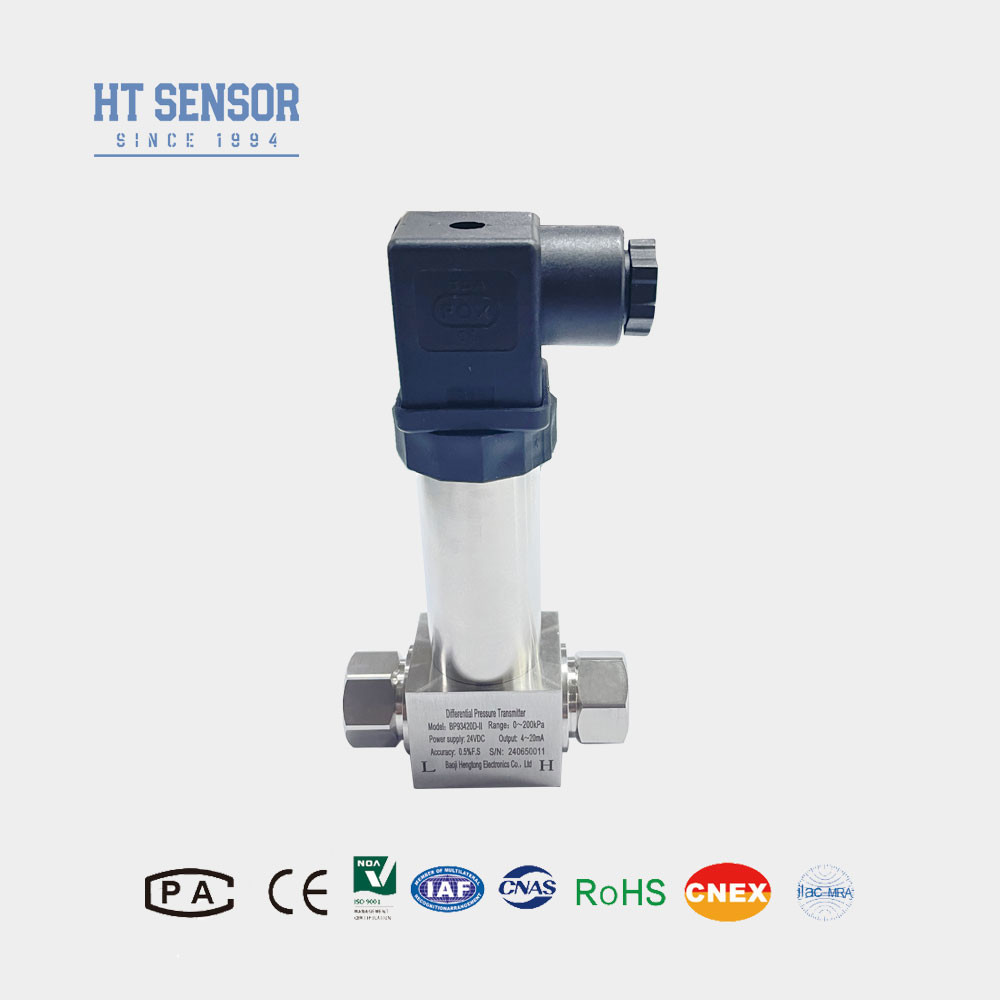

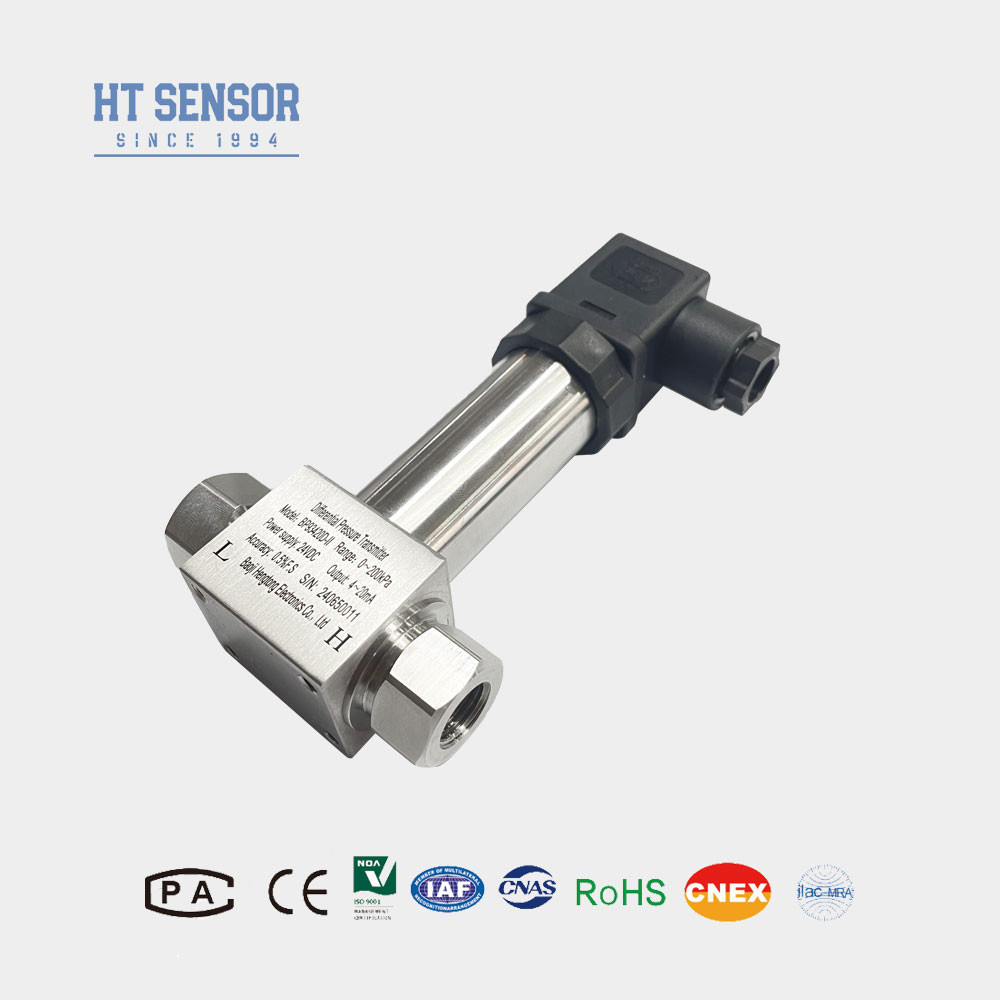

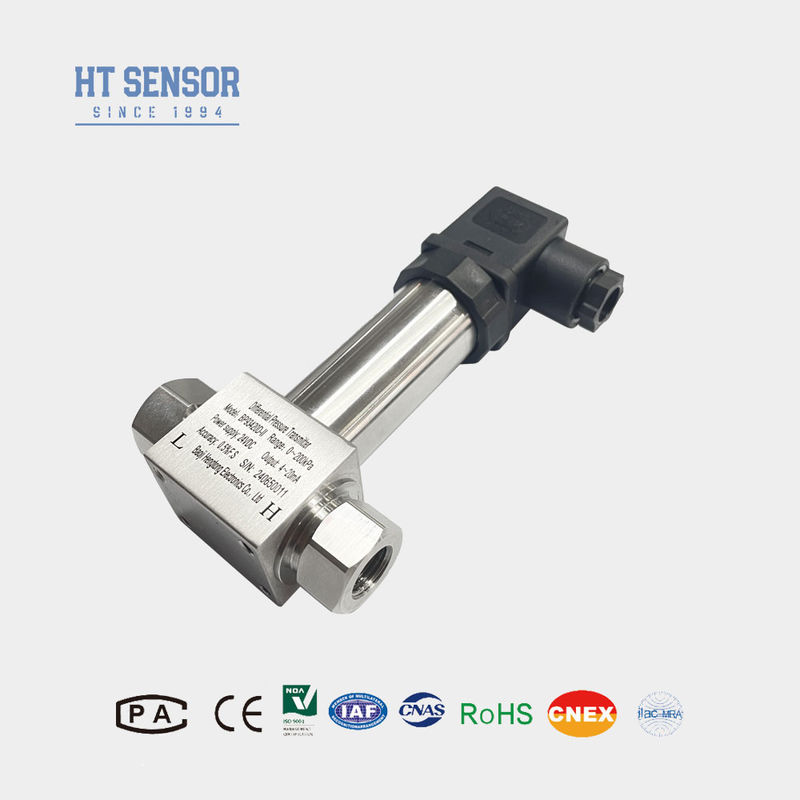

गैस और तरल पाइपलाइन माप के लिए BP93420DII अंतर दबाव ट्रांसमीटर
BP93420DIIDविभेदकपीपुनरुत्थानट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव ट्रांसमीटर diffused सिलिकॉन piezoresistive सेंसर का उपयोग करता है। माप और आउटपुट हवा के हाइड्रोलिक अंतर, दो पाइप में तरल दबाव में अंतर के रूप में,और ग्राहक द्वारा अपेक्षित मानक संकेत को बढ़ाएं और क्षेत्र प्रदर्शन को बढ़ाएं।यह व्यापक रूप से पेट्रोलियम में पाइपलाइनों में विभिन्न गैसों और तरल पदार्थों के दबाव अंतर माप में प्रयोग किया जाता है, रासायनिक, विद्युत ऊर्जा, जल विज्ञान और अन्य उद्योग।
उत्पाद की विशेषताएंअंतर दबाव ट्रांसमीटर काः
1ट्रांसड्यूसर स्टेनलेस स्टील संरचना डिजाइन, कॉम्पैक्ट संरचना, सुविधाजनक स्थापना को अपनाता है।
2स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सख्त तापमान मुआवजे और उम्र बढ़ने की जांच के बाद।
3विद्युत इंटरफ़ेस बाहरी या सीधे जुड़ा हो सकता है।
| प्रदर्शन मापदंडअंतर दबाव ट्रांसमीटर काः | |
| माप सीमा | 0-10KPa......~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5% F.S./Year ((≤200KPa) ±0.2% F.S./Year ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| 0.5 ∙4.5V | 5 वीडीसी |
| आदेश मार्गदर्शिकाअंतर दबाव ट्रांसमीटर काः | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa......~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ¢ 5 वीडीसी | S6 | 0 ̊10 वीडीसी | |||||
| S3 | 0 ̊5 वीडीसी | S7 | 0.5 ∙4.5 वीडीसी | |||||
| S4 | 010mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: हमारे दबाव सेंसर ट्रांसमीटर उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन की विशेषता रखते हैं, अनुकूलन के विकल्प के साथ।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर हमारे OEM और ODM सेवाओं के माध्यम से विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाओं में प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर का उत्पादन करने की क्षमता है, जिससे यह सुनिश्चित होता है कि हम बड़े पैमाने पर ऑर्डर पूरा कर सकें।सुचारू उत्पादन और वितरण अनुसूची के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करना उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल में आम तौर पर 5 ~ 8 कार्य दिवसों की डिलीवरी अवधि होती है, जबकि अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
एकः हम बल्क ऑर्डर या दीर्घकालिक साझेदारी के लिए उपलब्ध छूट के साथ प्रतिस्पर्धी मूल्य प्रदान करते हैं।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे उत्पादों को शिपमेंट की तारीख से 24 महीने की वारंटी मिलती है, और हमारी बिक्री के बाद सेवा पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश समर्थन के साथ 24 घंटे के भीतर त्वरित प्रतिक्रिया सुनिश्चित करती है।
