| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BH93420-I |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 3-5 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | BH93420-I | आउटपुट फॉर्म: | 4-20mA या RS485 |
|---|---|---|---|
| आईपी रेटिंग: | IP68 | सटीकता: | ≤±0.5%F.S |
| डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील | शुद्ध भारित: | 0.3 किलोग्राम बिना केबल के |
| परिवहन पैकेज: | कार्टून | उत्पत्ति: | शान शी |
| एचएस कोड: | 90261000 | आपूर्ति की क्षमता: | 1000-3000 |
| स्थापना का प्रकार: | सबमर्सिबल प्रकार | उत्पादन प्रक्रिया: | विसारित सिलिकॉन सेंसर |
| जांच प्रकार: | जांच प्रकार | ||
| प्रमुखता देना: | 0.5-4.5 वीडीसी तरल स्तर ट्रांसमीटर,पनडुब्बी तरल स्तर ट्रांसमीटर,4-20mA तरल स्तर ट्रांसमीटर |
||
परिचय:

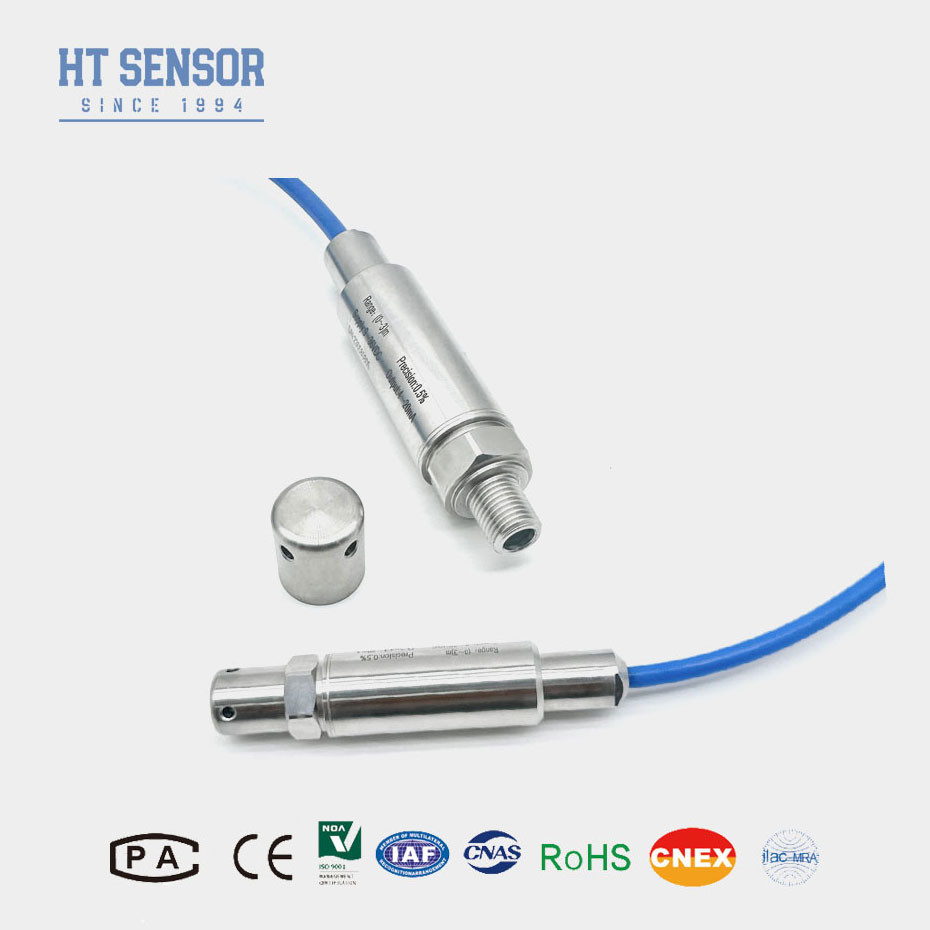

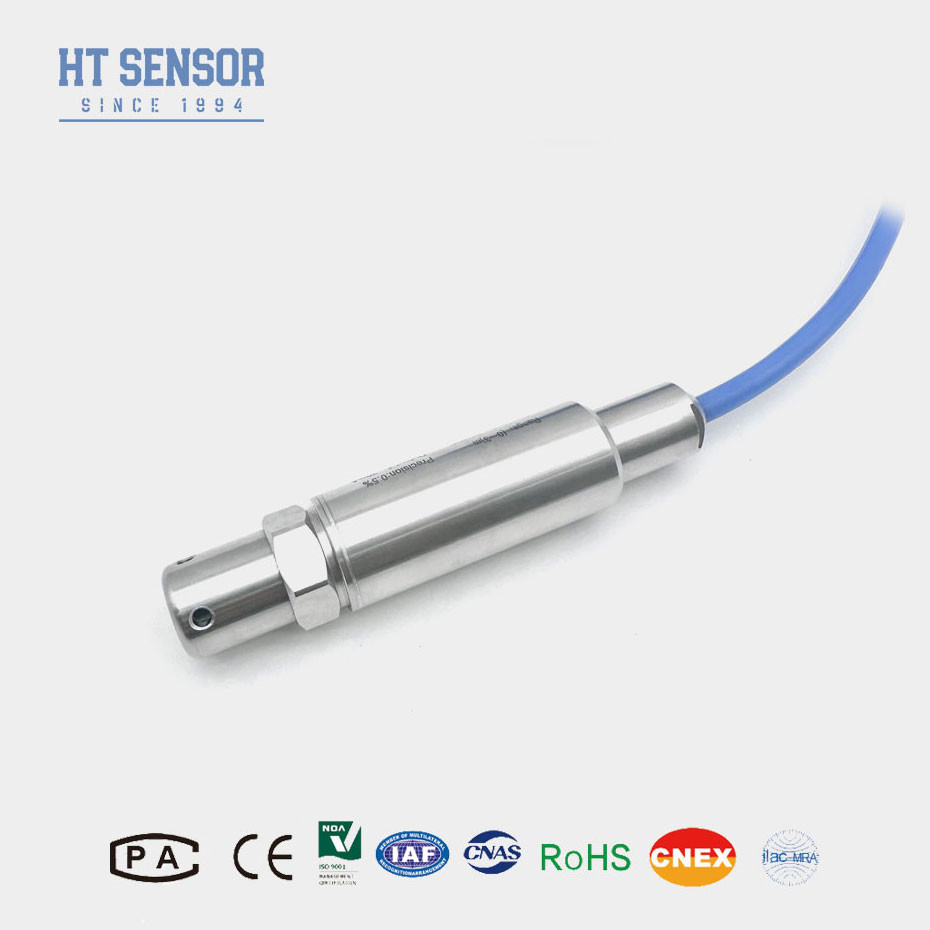

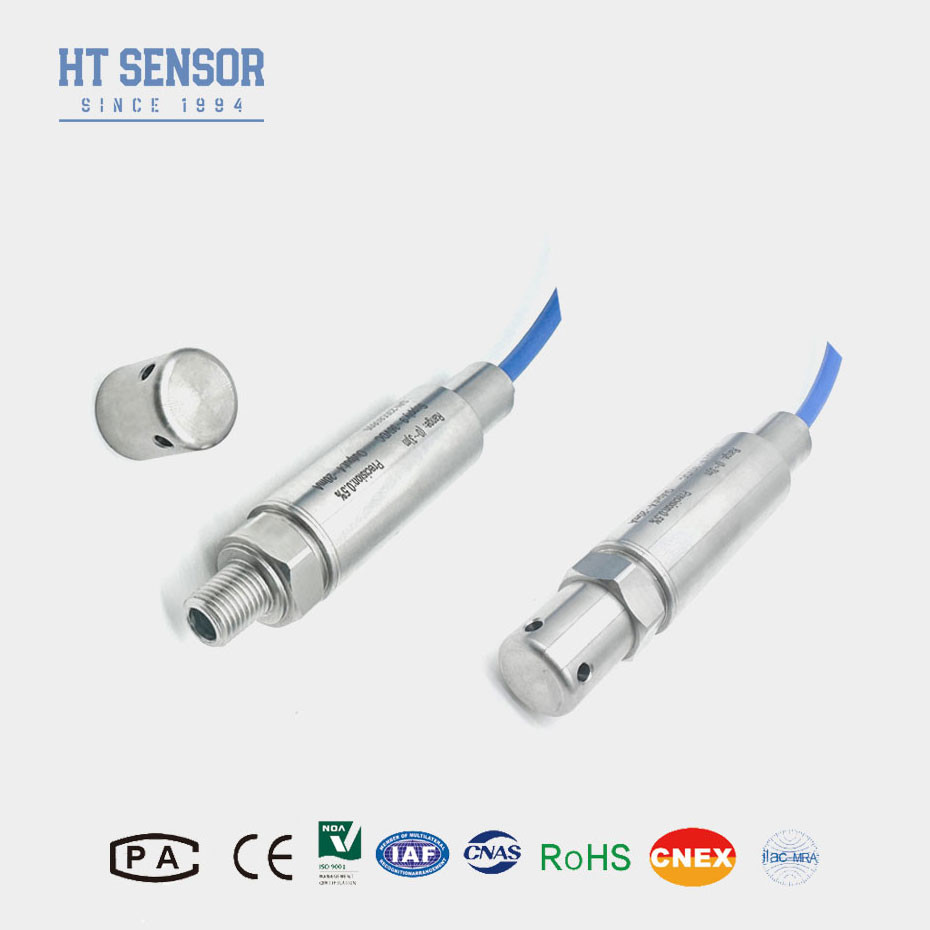

BH93420-मैं सबमर्सिबल लिक्विड लेवल ट्रांसमीटर को विभिन्न प्रकार के तरल अनुप्रयोगों में सटीक और विश्वसनीय स्तर माप के लिए डिज़ाइन किया गया है। इसमें एक मजबूत स्टेनलेस स्टील आवास है,एक उच्च परिशुद्धता piezoresistive सेंसर, और कठोर वातावरण में उपयोग के लिए उपयुक्त है। यह ट्रांसमीटर पानी और अपशिष्ट जल प्रबंधन, रासायनिक प्रसंस्करण, और औद्योगिक तरल भंडारण अनुप्रयोगों के लिए आदर्श है।
उत्पाद की विशेषताएं
1.अंकीय तापमान मुआवजाः व्यापक तापमान सीमा में सटीक माप।
2गैर-रैखिकता सुधारः एक रैखिक आउटपुट जो मापे गए दबाव को सटीक रूप से दर्शाता है।
3ऑफसेट और स्पैन समायोजन
4विस्फोट-प्रूफ मार्किंगः ExiaIICT6
5उच्च सुरक्षा दरः IP68
6पीई या पीयू केबल
7तापमान, रैखिकता, हाइस्टेरिसिस और बहु-बिंदु कैलिब्रेशन के लिए दोहराव
आवेदनपानी के स्तर के ट्रांसमीटर का:
1316LSS के साथ संगत, गैर संक्षारक तरल पदार्थ
2विभिन्न अनुप्रयोगों जैसे सीवेज, औद्योगिक और नगरपालिका जल, जल टैंक, कुओं, नदियों, समुद्री जल, झीलों आदि में जल स्तर की निगरानी करना।
3डीजल और ईंधन टैंकों में ईंधन के स्तर को मापना
प्रदर्शन पैरामीटरः
| माप सीमा | 0~10m...400mH2O |
| अतिभार | ≤ 2 X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±1.5%F.S. (सामान्य) ±2%F.S. (अधिकतम) |
| पूर्ण पैमाने पर तापमान विचलन | ±1.5%F.Sr ((टाइप) ± 2% एफ.एस. (अधिकतम) |
| मुआवजा तापमान | 0-50oC (0-1m. 0-2m) ); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP67, IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3 किलोग्राम (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
आदेश देने के लिए टिप्सः
विसारित सिलिकॉन दबाव ट्रांसमीटर खरीदने पर विचार करते समय, यह सुनिश्चित करने के लिए कई कारकों का मूल्यांकन करना महत्वपूर्ण है कि चयनित उत्पाद आपके विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करता है।नीचे आदेश प्रक्रिया के माध्यम से आपकी सहायता करने के लिए एक व्यापक गाइड है
1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।
5सामग्री संगतता
आवास और केबल सामग्रीः सुनिश्चित करें कि ट्रांसमीटर में प्रयुक्त सामग्री (जैसे, स्टेनलेस स्टील, पीवीसी, पीटीएफई) मापे जाने वाले तरल पदार्थ के साथ संगत हैं,विशेष रूप से यदि संक्षारक या आक्रामक पदार्थों के साथ काम करना है.
| आदेश मार्गदर्शक: | ||||||||
| BH93420 | कोड | रूपरेखा निर्माण | ||||||
| मैं | दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~10m...400mH2O | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| कोड | सामग्री | |||||||
| 01 | 304 स्टेनलेस स्टील | |||||||
| 02 | 316L स्टेनलेस स्टील | |||||||
| कोड | केबल सामग्री | |||||||
| C1 | पीई | |||||||
| C2 | पीयू | |||||||
