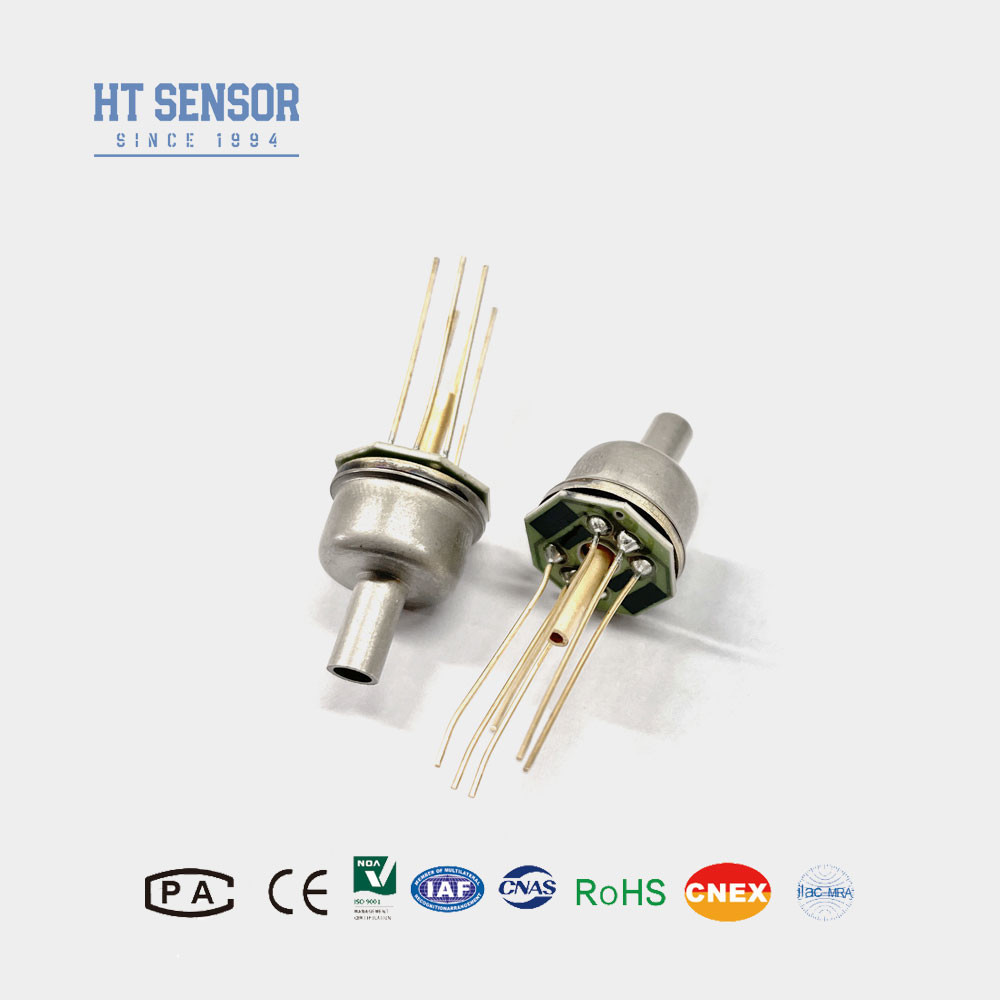

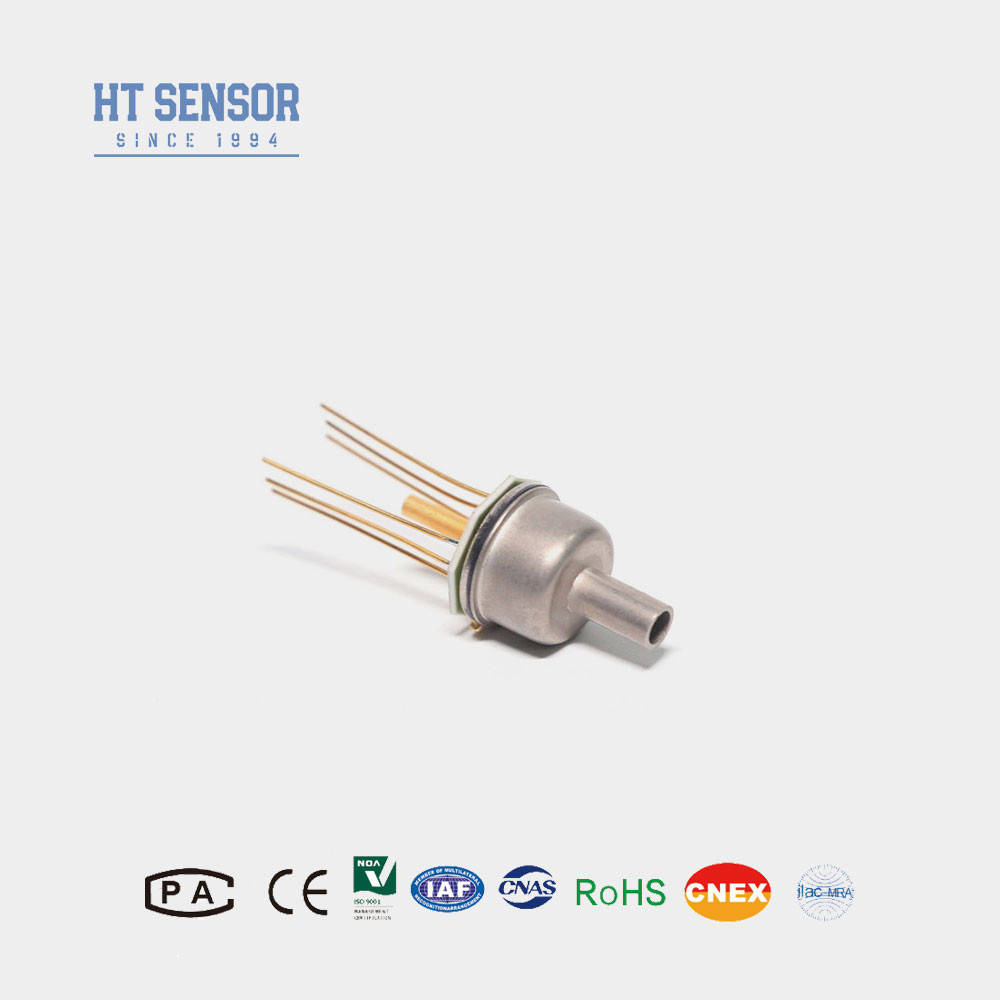

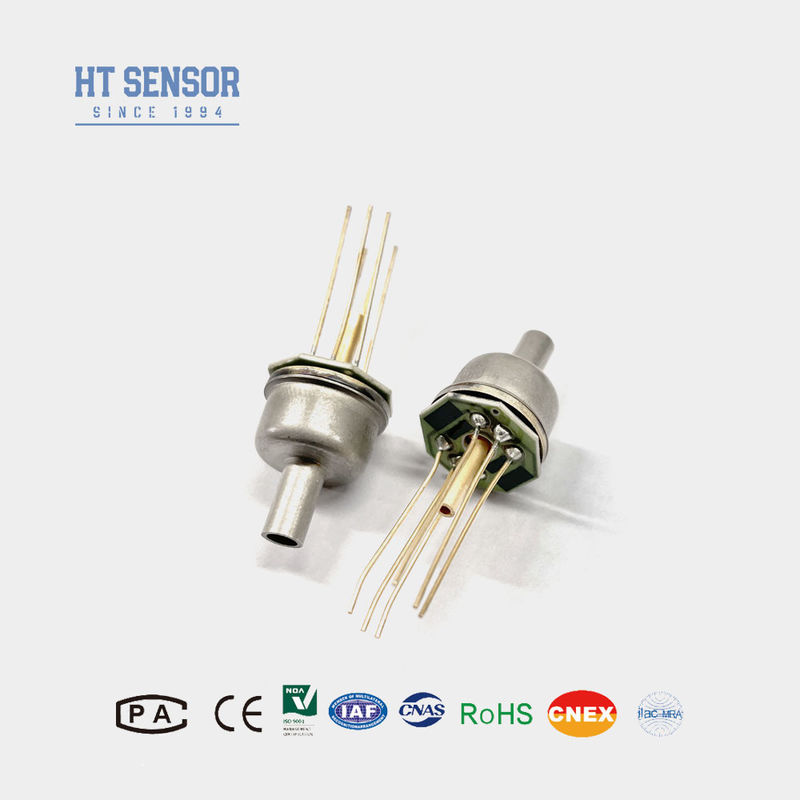

एचटी12 सिलिकॉन दबाव सेंसर 0 से 200 केपीए तक की व्यापक माप सीमा के साथ सूखी हवा के लिए सेंसर
उत्पाद विवरण
| प्रतिरूप संख्या।: | HT12 | धागा प्रकार: | TO8 |
|---|---|---|---|
| तारों का प्रकार: | सोने से मढ़ी हुई कोवर पिन या सिलिकॉन तार | मापक माध्यम: | सूखी गैस हवा |
| श्रेणी: | 0-10kpa~200kpaG 100kpaA,200kpaA | उत्पादन: | एमवी एनालॉग सिग्नल |
| शक्ति: | 1.5mA | एचएस कोड: | 9026209090 |
| के लिए: | दाबानुकूलित संवेदक | अनुकूलन: | OEM और ODM |
| प्रमुखता देना |
0 से 2 एमपीए सिलिकॉन दबाव सेंसर,व्यापक माप सीमा सिलिकॉन दबाव सेंसर,HT12 सिलिकॉन दबाव सेंसर |
||
उत्पाद वर्णन
HT12 सिलिकॉन दबाव सेंसर 0 से 2Mpa तक व्यापक माप सीमा के साथ
एचटी12 सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर एक उच्च स्थिर प्रसार सिलिकॉन तत्व है जिसे उन्नत टीओ8 पैकेजिंग तकनीक का उपयोग करके कैप्सूल किया गया है।तेल से भरे कोर की अनुपस्थिति प्रोफाइल त्रुटियों को समाप्त करती है और छोटी सीमा की स्थिरता में काफी सुधार करती है, यह विशेष रूप से सूखी, गैर संक्षारक गैस दबाव को मापने के लिए उपयुक्त बनाता है।
सिलिकॉन दबाव सेंसर की उत्पाद विशेषताएं:- माप की सीमा 0 से 10KPa तक 2Mpa तक है।
- उच्च विश्वसनीयता, अच्छी स्थिरता।
- TO8 कैप्सुलेशन तकनीक।
- एयरोस्पेस अनुप्रयोग।
आवेदनसिलिकॉन दबाव सेंसर का:
- सूखी, गैर संक्षारक गैस का दबाव मापा गया।
- वायवीय नियंत्रण प्रणाली बायोमेडिकल इंजीनियरिंग के चिकित्सा अनुप्रयोग।
- एचवीएसी (HVAC) नियंत्रण।
- प्रयोग के उद्देश्य से संबंधित एयरोस्पेस विमानन।
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधा:3KΩ~6KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनःसोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| TO8 के साथ रेंज | न्यूनतम:7kpa अधिकतम:200kpa | |||||
| प्रकार | अधिकतम | इकाई | ||||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ± 1 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ± 1 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 4MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| वजन | ~12.5 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA का निरंतर धारा और 25°C का परिवेश तापमान | ||||||
| रूपरेखा निर्माण | |
| आयाम | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
|
| आदेश देने की युक्तियाँ |
- आवश्यक हवा-अछूता सील प्राप्त करने के लिए इकट्ठा करने के दौरान सेंसर कोर और आवास के बीच एक सटीक फिट सुनिश्चित करें।
- सावधानीपूर्वक घटकों को लंबवत रूप से संरेखित करें और इकट्ठा करते समय समान दबाव लागू करें ताकि क्षतिपूर्ति प्लेट को जाम या क्षति न हो।
- दबाव सेंसर कोर की वायु नलिका और वायुमंडल के बीच खुला कनेक्शन बनाए रखें, जिससे पानी, वाष्प या संक्षारक पदार्थों को सकारात्मक और नकारात्मक दबाव कक्षों में प्रवेश करने से रोका जा सके।
- यदि पिन के तारों में कोई परिवर्तन किया जाता है, तो उन्हें सटीक रूप से पहचानने के लिए सेंसर कोर पर लगे लेबल को देखें।
| कंपनी |
| प्रश्न और उत्तर |
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: हमारे दबाव सेंसर ट्रांसमीटर उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन की विशेषता रखते हैं, अनुकूलन के विकल्प के साथ।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर हमारे OEM और ODM सेवाओं के माध्यम से विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाओं में प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर का उत्पादन करने की क्षमता है, जिससे यह सुनिश्चित होता है कि हम बड़े पैमाने पर ऑर्डर पूरा कर सकें।सुचारू उत्पादन और वितरण अनुसूची के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करना उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल में आमतौर पर 5 ~ 8 कार्य दिवसों की डिलीवरी अवधि होती है, जबकि अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
एकः हम बल्क ऑर्डर या दीर्घकालिक साझेदारी के लिए उपलब्ध छूट के साथ प्रतिस्पर्धी मूल्य प्रदान करते हैं।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे उत्पादों को शिपमेंट की तारीख से 24 महीने की वारंटी मिलती है, और हमारी बिक्री के बाद सेवा पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश समर्थन के साथ 24 घंटे के भीतर त्वरित प्रतिक्रिया सुनिश्चित करती है।
