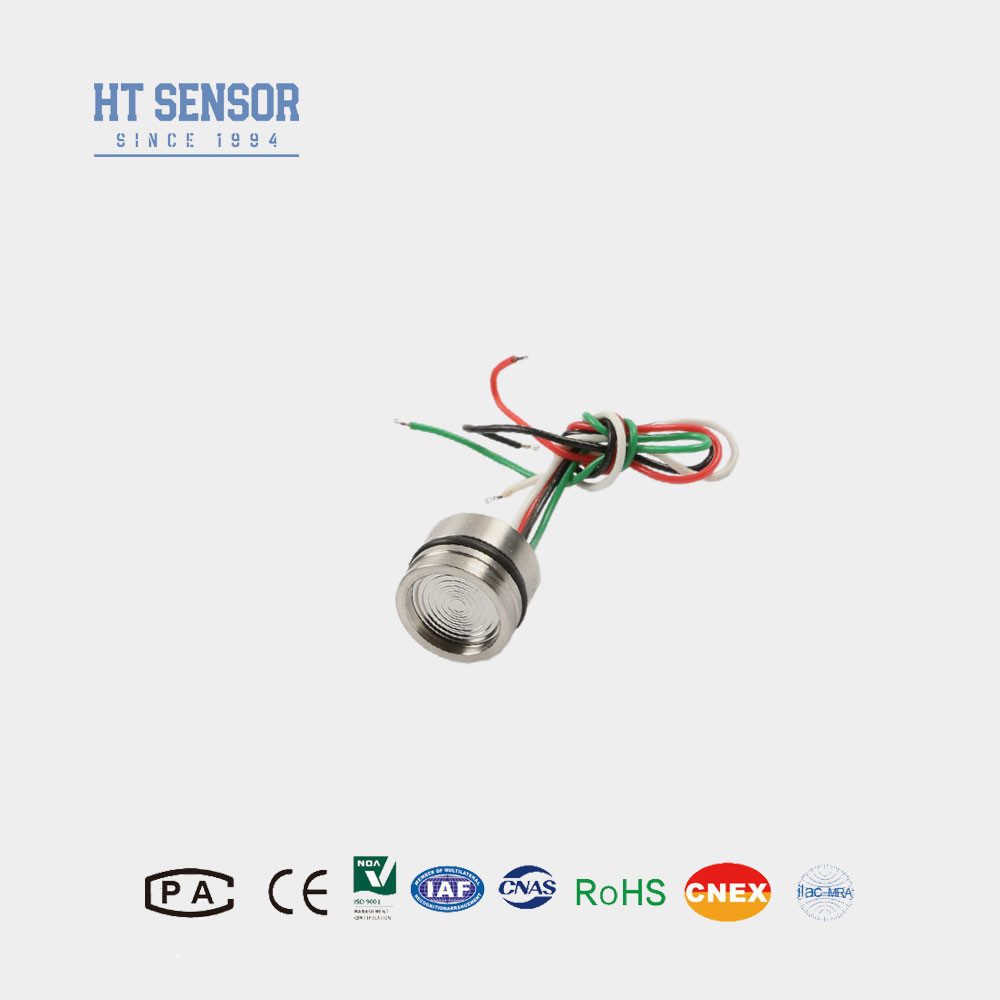

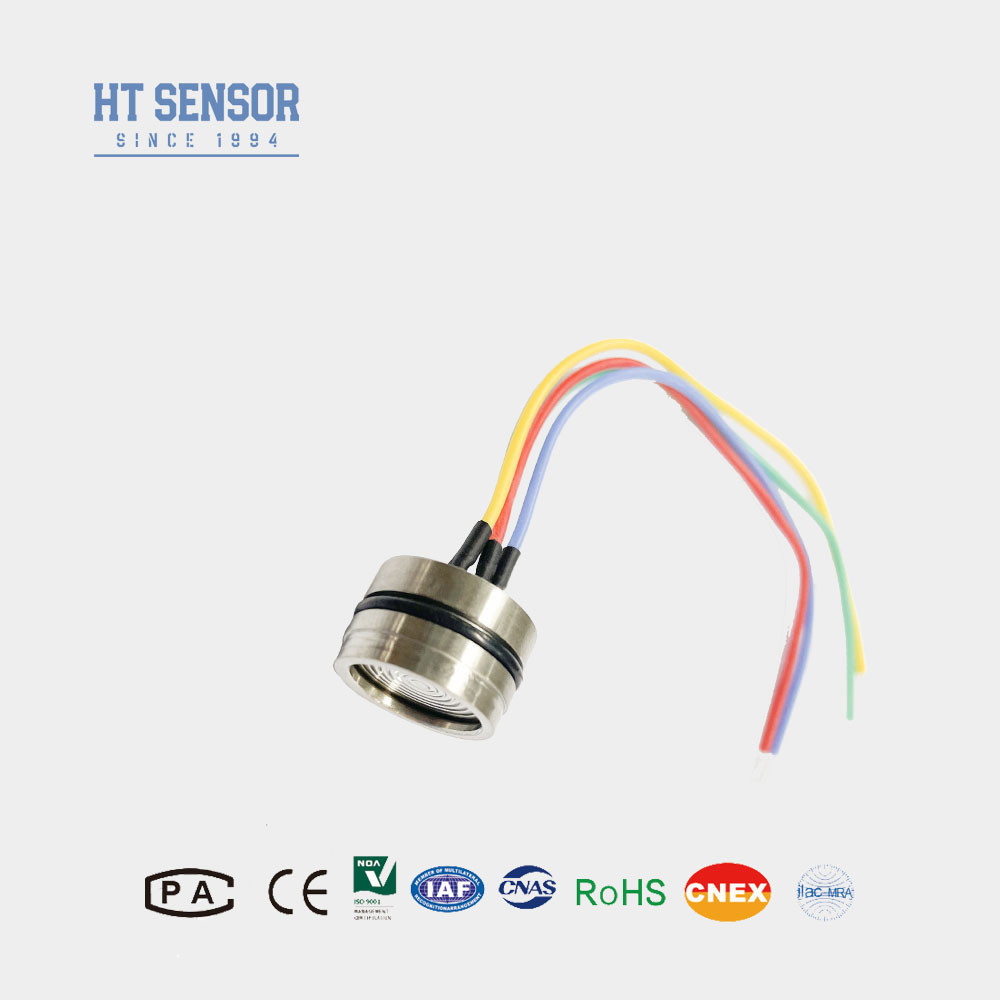

19 मिमी पिज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर डायफ्राम वेल्डिंग सभी 316l.S.S स्तर सेंसर के साथ
Product Details
| सामग्री: | 316L स्टेनलेस स्टील | न्यूनतम सीमा: | 10kpa |
|---|---|---|---|
| अधिकतम सीमा: | 100MPA | आपूर्ति: | 1.5एमए (0.4-2.0एमए) |
| OEM: | हाँ | चयन: | सोने की परत चढ़ी पिन या चार रंग का सिलिकॉन तार |
| नमूना: | HT19 | उच्च: | 12मिमी/15मिमी |
| तेल: | प्रसारित सिलिकॉन | धागा: | कोई / OEM नहीं |
| प्रमुखता देना |
19 मिमी सिलिकॉन दबाव सेंसर,डायफ्राम वेल्डिंग सिलिकॉन दबाव सेंसर,पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर |
||
Product Description
19mm पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर डायाफ्राम वेल्डिंग प्रक्रियाएं प्रदर्शन सुनिश्चित करती हैं
HT19 सिलिकॉन प्रेशर सेंसर
तेल से भरे सिलिकॉन प्रेशर सेंसर का परिचय:
- सेंसर में एक अंतरराष्ट्रीय-ग्रेड, उच्च-स्थिरता और उच्च-सटीक सिलिकॉन प्रेशर चिप शामिल है।
- सटीक और विश्वसनीय माप देने के लिए विस्तृत ऑपरेटिंग तापमान रेंज में परिष्कृत तापमान क्षतिपूर्ति एल्गोरिदम लागू किए जाते हैं।
- 30 से अधिक वर्षों के विकास और निर्माण विशेषज्ञता का लाभ उठाते हुए, सेंसर उत्कृष्ट विश्वसनीयता और प्रदर्शन सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण प्रक्रियाओं से गुजरता है।
- उत्पाद की उत्कृष्ट स्थिरता और क्षमताओं ने दुनिया भर के उपयोगकर्ताओं से व्यापक मान्यता और विश्वास अर्जित किया है।
- ये अनुकूलित विवरण उन्नत डिज़ाइन, सटीक इंजीनियरिंग और कठोर गुणवत्ता नियंत्रण उपायों पर प्रकाश डालते हैं जो HT19 पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर के असाधारण प्रदर्शन और विश्वसनीयता में योगदान करते हैं।
के उत्पाद सुविधाएँ तेल से भरे सिलिकॉन प्रेशर सेंसर:
- विस्तृत माप सीमा: 0~10KPa~100Mpa
- पीज़ोरेसिस्टिव सिलिकॉन सेंसिंग तत्व
- पूर्ण316LSS, पूर्ण टाइटेनियम या हैस्टेलॉय डायाफ्राम
- ओ-रिंग माउंट
- उच्च सटीकता और स्थिरता।
अनुप्रयोग तेल से भरे सिलिकॉन प्रेशर सेंसर के:
- गैस और तरल का माप दबाव
- पेट्रोलियम शोषण
- पानी की आपूर्ति, शहर की गर्म आपूर्ति
- प्रक्रिया नियंत्रण प्रणाली
- विमानन और नौवहन निरीक्षण
- हाइड्रोलिक दबाव
सिलिकॉन प्रेशर सेंसर का विद्युत डेटा
- आपूर्ति: 1.5mADC
- इनपुट प्रतिबाधा: 3KΩ~6KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- इन्सुलेशन प्रतिरोध: ≥100MΩ/50VDC
- इन्सुलेशन वोल्टेज: आवास और विद्युत कनेक्शन के बीच 500VAC क्षति का कारण नहीं बनेगा
- माध्यम संगत: 316L स्टेनलेस स्टील के साथ संगत तरल, गैस
तेल से भरे सिलिकॉन प्रेशर सेंसर का प्रदर्शन विनिर्देश
| प्रदर्शन पैरामीटर: | |||||
| माप सीमा | गेज (जी) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| पूर्ण (ए) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| सीलबंद (एस) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| टाइप | अधिकतम | इकाई | |||
| रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| दोहराव | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर आउटपुट | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| पूर्ण पैमाने पर तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| क्षतिपूर्ति तापमान। | ≤20KPa | 0～50 | ℃ | ||
| ≥35kPa | 0～70 | ℃ | |||
| ऑपरेटिंग तापमान | -20～80 | ℃ | |||
| भंडारण तापमान | -40～125 | ℃ | |||
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | पूर्ण पैमाने का 5X | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| डायाफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||||
| सदमे | 100g, 11ms | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वज़न | ～28g | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA का स्थिर करंट और 25°C का परिवेश तापमान | |||||
आयाम
ध्यान दें:
1. असेंबली के दौरान, आवश्यक वायु-तंगी प्राप्त करने के लिए कोर आकार और ट्रांसमीटर आवास के समन्वय पर ध्यान दें।
2. आवास असेंबली प्रक्रिया के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और जाम या क्षति से बचने के लिए समान दबाव डालें।
3. यदि परीक्षण के तहत माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ असंगत है, तो ऑर्डर देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4. डायाफ्राम को विकृत या पंचर करने और कोर को नुकसान पहुंचाने से बचने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें।
5. गेज कोर के दबाव पोर्ट को वातावरण के लिए खुला रखें ताकि पानी, जल वाष्प या संक्षारक माध्यम गेज कोर के नकारात्मक दबाव कक्ष में प्रवेश न कर सके।
6. यदि पिन में कोई बदलाव होता है, तो कृपया वास्तविक उत्पाद पर लेबल देखें।
अक्सर पूछे जाने वाले प्रश्न:
Q1:क्या आप व्यापारिक कंपनी का निर्माण करते हैं?
A1:हम लगभग 30 वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएँ प्रदान करते हैं।
Q3:गुणवत्ता गारंटी
A3:हमारे उत्पादों में मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को बिना किसी शुल्क के बदल देगा या मरम्मत करेगा। यह वारंटी किसी भी इकाई पर लागू नहीं होती है जिसे संशोधित, दुरुपयोग, उपेक्षित किया गया है।
Q4:शिपमेंट और पैकिंग
A4:उत्पादों को आमतौर पर माल प्रीपेड के लिए UPS, FedEx, DHL और INT सहित अंतर्राष्ट्रीय एक्सप्रेस द्वारा भेज दिया जाता है, आपके शिपमेंट खाते का उपयोग संग्रह के लिए भी किया जा सकता है, मानक निर्यात पैकिंग, जिसमें निरीक्षण प्रमाणन शामिल है।
Q5:हमसे संपर्क करें
A5:आपके तकनीकी प्रश्न और व्यावसायिक मुद्दे पर आपकी सेवा के लिए हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है। बस हमें संदेश छोड़ें या ऑनलाइन सेवा पर क्लिक करें।
