औद्योगिक दबाव परीक्षण के लिए मिनी 0.5-4.5Vdc आउटपुट सिलिकॉन दबाव सेंसर
Product Details
| मूल: | बाओजी, चीन | धागा प्रकार: | स्वनिर्धारित |
|---|---|---|---|
| श्रेणी: | 0-10kpa ~ 60mpa | मुआवजा तापमान: | -10 ~ 70 ℃ |
| शक्ति: | 5वीडीसी | उत्पादन: | 0.5-4.5VDC |
| विनिर्देश: | स्वनिर्धारित | स्थिरता: | ±0.1% एफ.एस./वर्ष |
| एचएस कोड: | 9026209090 | सटीक: | 0.5% |
| प्रमुखता देना |
औद्योगिक परीक्षण सिलिकॉन दबाव सेंसर,0.5-4.5Vdc सिलिकॉन दबाव सेंसर,मिनी सिलिकॉन दबाव सेंसर |
||
Product Description
औद्योगिक दबाव परीक्षण के लिए मिनी 0.5-4.5Vdc आउटपुट सिलिकॉन दबाव सेंसर

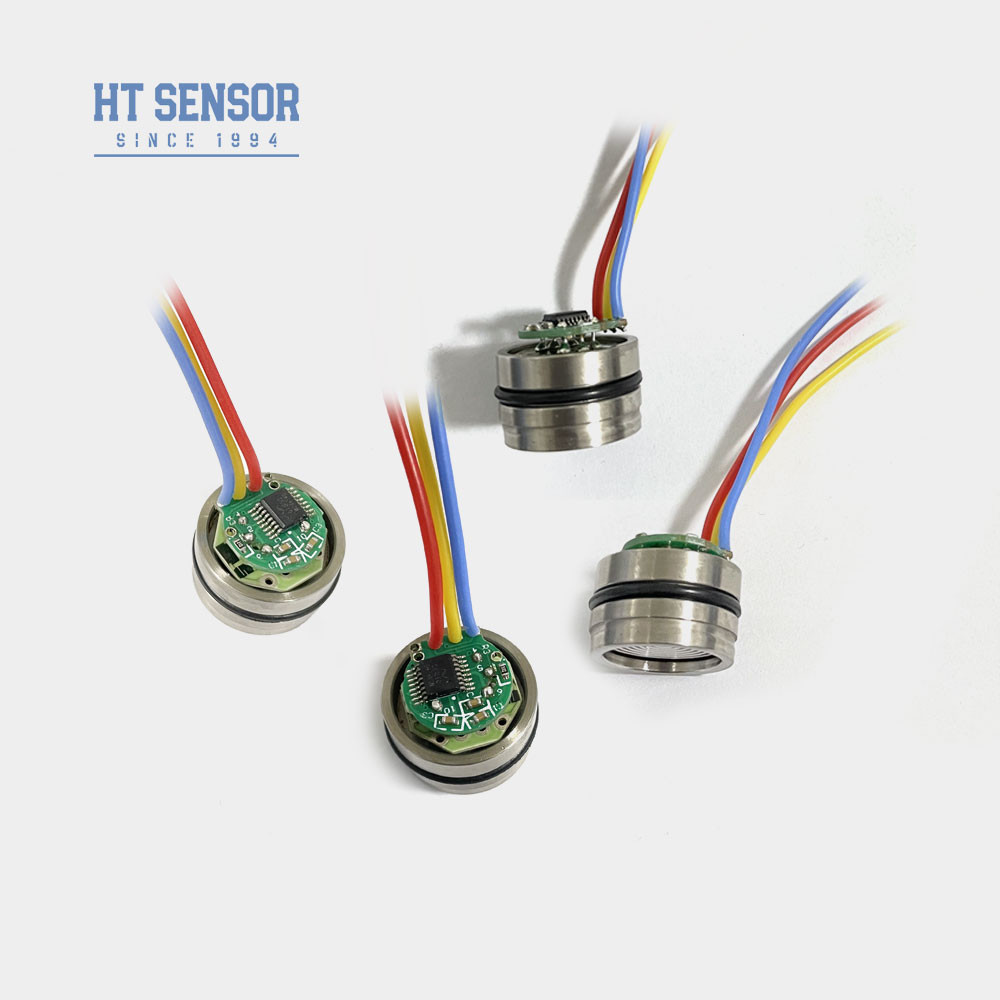

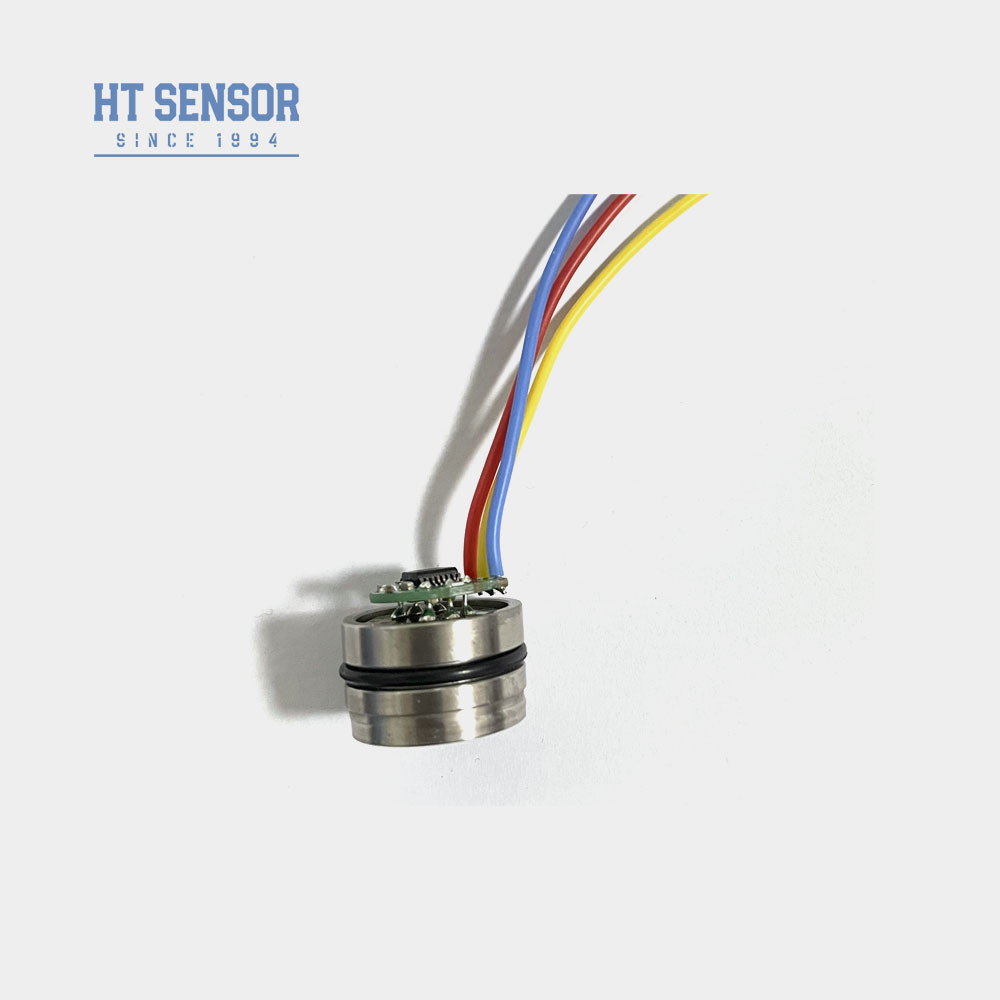

HT19-0.5-4.5V दबाव सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19 एक सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर है जो एक अत्यधिक स्थिर फैला सिलिकॉन तत्व से बना है।यह एक सिलिकॉन डायफ्राम और एक सिलिकॉन तेल डायफ्राम के माध्यम से दबाव को स्थानांतरित करने और मापा माध्यम को अलग करके तरल और गैसों के दबाव को प्रभावी ढंग से मापता हैएक परिष्कृत एम्पलीफायर सर्किट के माध्यम से एक मानक 0.5-4.5VDC वोल्टेज आउटपुट किया जाता है। सेंसर की बहुमुखी प्रतिभा का व्यापक रूप से वायु कंप्रेसर और प्रशीतन उपकरण में उपयोग किया जाता है।
सिलिकॉन दबाव सेंसर की उत्पाद विशेषताएं:
- उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील के आवास का उपयोग करना, डायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्रियों के साथ।
- तापमान क्षतिपूर्ति और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना।
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता।
सिलिकॉन दबाव सेंसर के अनुप्रयोग:
- 316L स्टेनलेस स्टील संगतता के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त।
- पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू
- समुद्री और विमानन उद्योगों में प्रयोग किया जाता है।
- हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
- प्रक्रिया नियंत्रण अनुप्रयोगों में प्रयोग किया जाता है।
| प्रदर्शन मापदंड | |
| माप सीमा | -100kPa... 0kPa ️ 10kPa... 100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| प्रदर्शन मापदंड (जारी) | |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| मुआवजा तापमान | 0-70°C ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | 0°C~70°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| वजन | 30 ग्राम |
सिलिकॉन दबाव सेंसर का निर्माण:
| आउटपुट | शक्ति | आउटपुट |
| 0.5 ∙4.5V | 5 वीडीसी | 3 तार |
| आदेश देने की युक्तियाँ |
1. कोर के आकार और ट्रांसमीटर आवास के बीच फिट करने के लिए ध्यान दें विधानसभा के दौरान
आवश्यक हवा की tightness
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
| कंपनी |
| प्रश्न और उत्तर |
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्नः क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूं?
एकः हाँ, हमारे इंजीनियरों विशिष्ट जरूरतों को पूरा करने के लिए उत्पादों को दर्जी कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
.
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
