HT26V 10V पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर डायफ्राम सेंसर कोर OEM
Product Details
| प्रतिरूप संख्या।: | HT26V | आउटपुट सिग्नल प्रकार: | एनालॉग 10mv/V |
|---|---|---|---|
| शक्ति: | 5-10VDC | सामग्री: | स्टेनलेस स्टील |
| मापने का माध्यम: | गैस और तरल | डीआइए: | 19 मिमी |
| उच्च: | OEM | परिवहन पैकेज: | दफ़्ती |
| प्रकार: | सिलिकॉन दबाव सेंसर | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना |
डायफ्राम पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर,OEM पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर,डायफ्राम सेंसर OEM |
||
Product Description

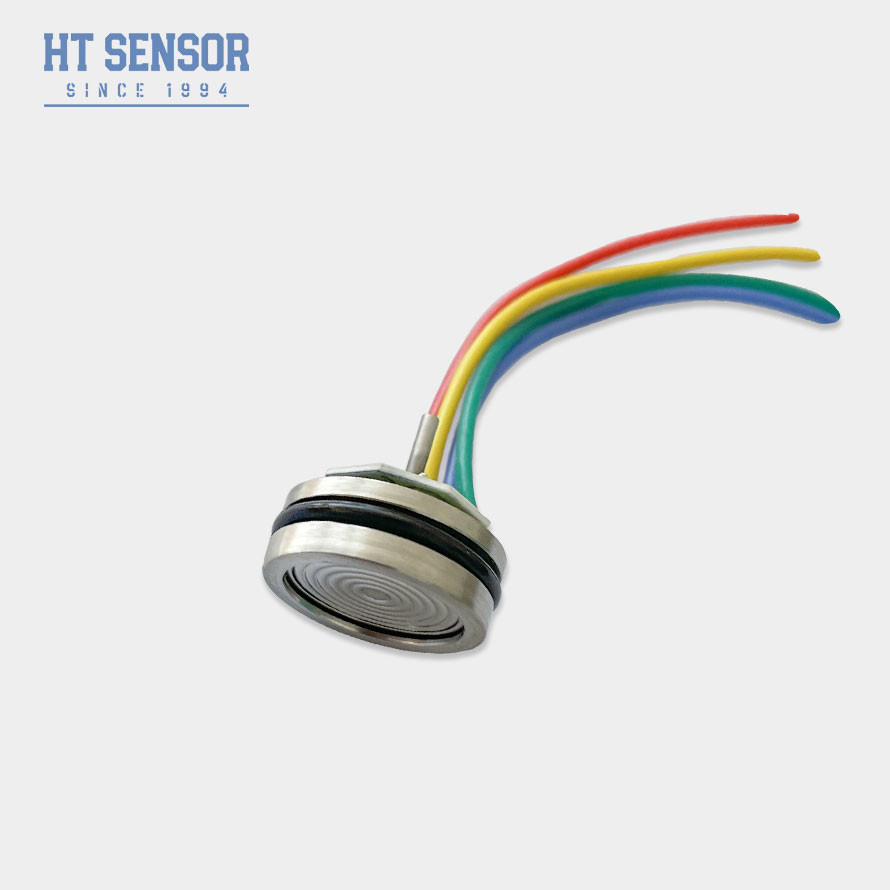

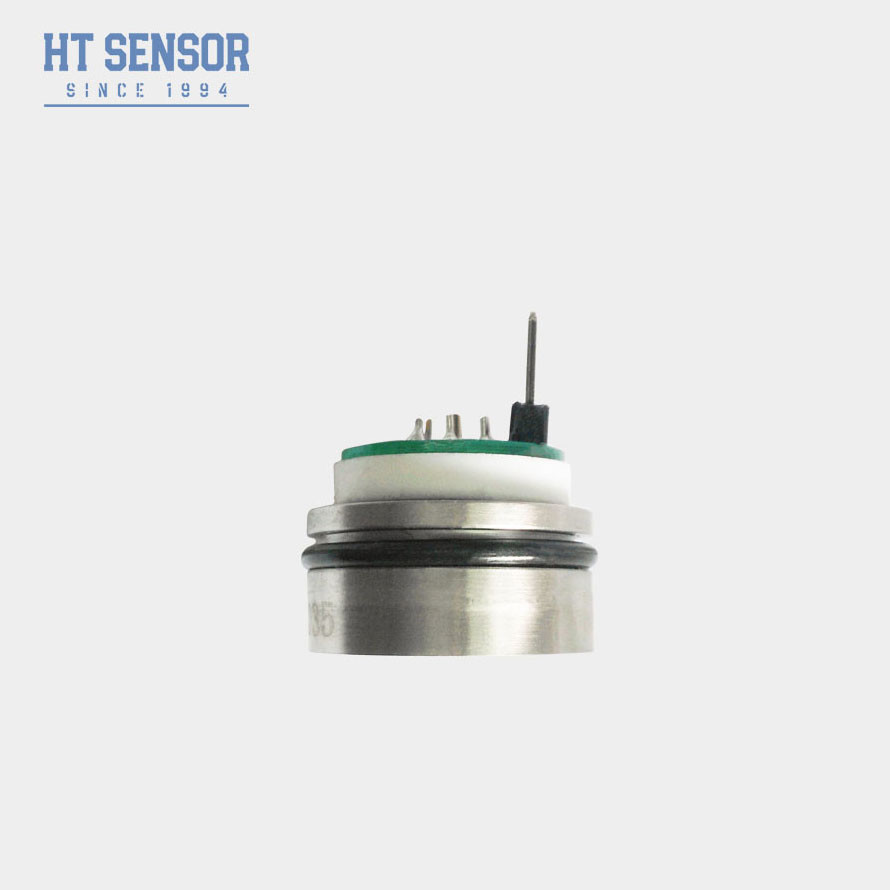

HT26V 10V पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर डायफ्राम सेंसर OEM
HT26V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
एचटी26वी सिलिकॉन दबाव सेंसर एक प्रकार का पिज़ोरेसिटिव प्रकार है, इसका मूल अत्यधिक स्थिर सिलिकॉन क्रिस्टल घटकों का प्रसार है।मापा माध्यम का दबाव अंतर एक 316L अलगाव अलमारी और सील सिलिकॉन तेल के माध्यम से सिलिकॉन डायफ्राम में स्थानांतरित किया जाता हैकस्टम संरचनाएं 19 मिमी के पारंपरिक व्यास से बनाई जाती हैं और अत्यधिक अनुकूलित होती हैं, जिसमें 7 मिमी.5-10 वी स्थिर वोल्टेज बिजली आपूर्ति, नियमित आउटपुट के रूप में कम स्टेनलेस स्टील के भाग उपलब्ध हैं।HT26V दबाव सेंसर ओ-रिंग से सुसज्जित है, दबाव सील के लिए प्रयोग किया जाता है, सुविधाजनक स्थापना।
- निरंतर वोल्टेज बिजली आपूर्ति और आउटपुट मानक संकेत।
- उच्च विश्वसनीयता, अच्छी स्थिरता।
- ऊंचाई 7 मिमी है, और विभिन्न संरचनाओं को अनुकूलित किया जा सकता है।
- पेट्रोलियम, रासायनिक, धातु विज्ञान, विद्युत ऊर्जा, जल विज्ञान और अन्य औद्योगिक प्रक्रिया स्थल के लिए उपयुक्त है।
- जहाज और विमानन उद्योग में प्रयोग किया जाता है।
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली के लिए उपयुक्त।
- प्रक्रिया नियंत्रण अनुप्रयोगों के लिए प्रयोग किया जाता है।
- बिजली की आपूर्तिः ≤10 वीडीसी
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः100 मिमी का उच्च तापमान वाला तार,रिबन केबल और पिन कनेक्टर
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~25 ग्राम | ||||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25oC का परिवेश तापमान | |||||

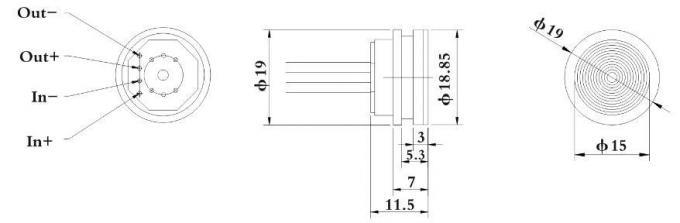

| रूपरेखा निर्माण | |
| दबाव ट्यूब <3.5 एमपीएएस |
|
| सामान्य ≥3.5MPaS <40 एमपीएएस |
|

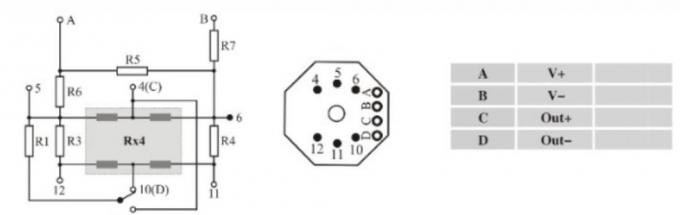

| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
| एफक्यूए |
.
.
| कंपनी |
