एचटी19 डिफ्यूजन सिलिकॉन डायफ्राम दबाव सेंसर कोर 316L स्टेनलेस स्टील स्तर सेंसर
Product Details
| सामग्री: | 316L स्टेनलेस स्टील | न्यूनतम सीमा: | 10kpa |
|---|---|---|---|
| अधिकतम सीमा: | 60 एमपीए | आपूर्ति: | 2mA से कम (सामान्य मान 0.4-1.5mA) |
| उत्पादन: | एमवी सिग्नल (0-80 एमवी) | चयन: | चार रंग का सिलिकॉन तार |
| नमूना: | HT19 | उच्च: | 12मिमी/15मिमी |
| प्रमुखता देना |
फैलाव सिलिकॉन डायफ्राम दबाव सेंसर,316L HT19 दबाव सेंसर,316L स्टेनलेस स्टील स्तर सेंसर |
||
Product Description

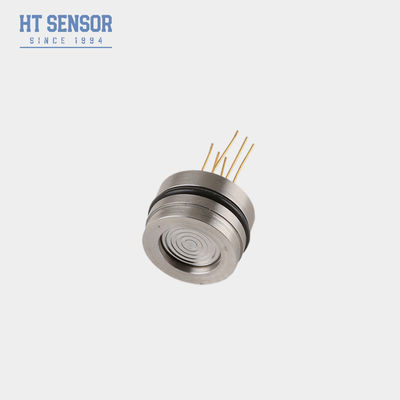

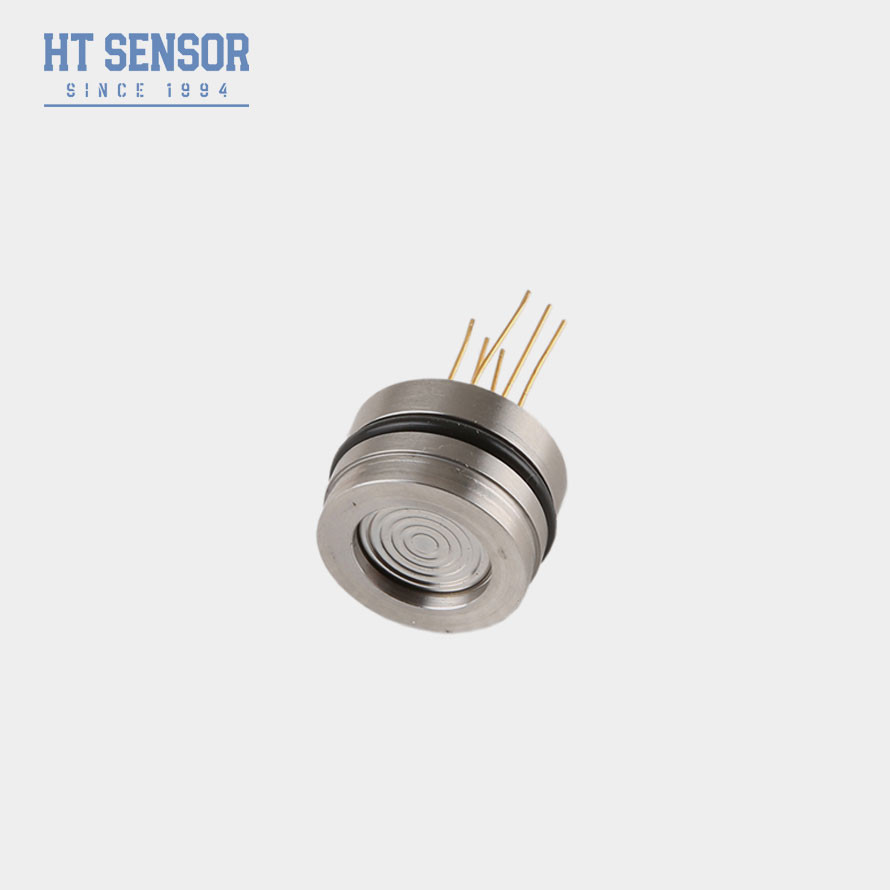

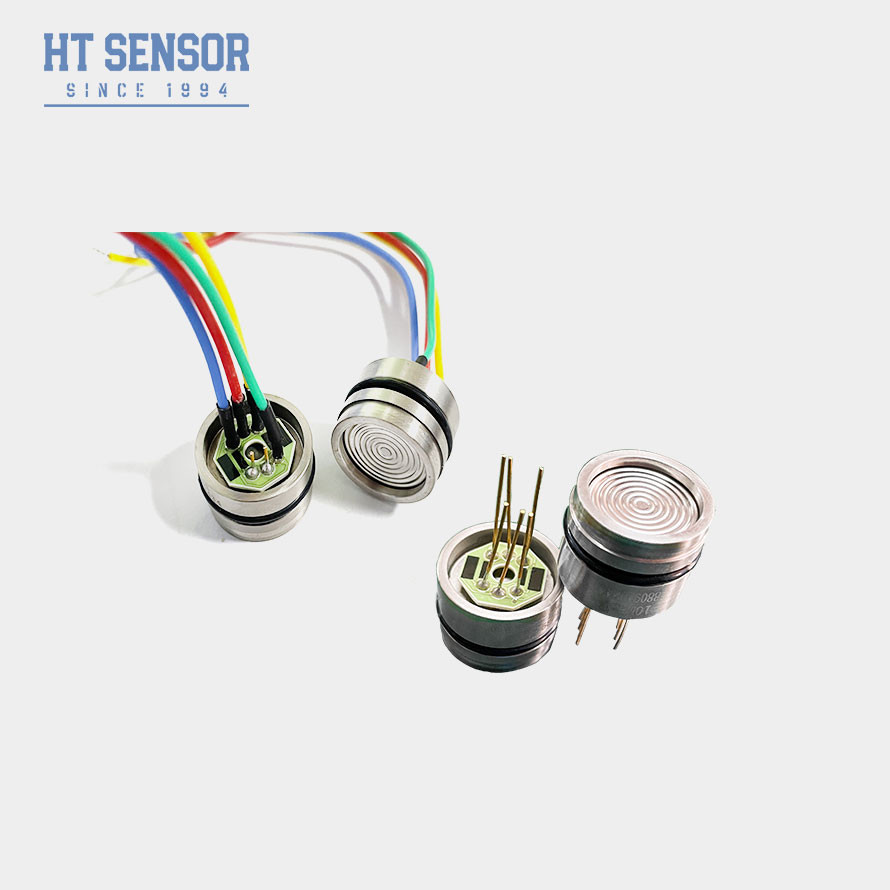

HT19 डिफ्यूज़न सिलिकॉन डायाफ्राम प्रेशर सेंसर 316L स्टेनलेस स्टील लेवल सेंसर
HT19 पीजोरेसिस्टिवसिलिकॉनप्रेशर सेंसर
15 मिमी सिलिकॉन प्रेशर सेंसर का परिचय:
HT19 पीजोरेसिस्टिव सिलिकॉन प्रेशर सेंसर। इसके मुख्य घटक उच्च स्थिरता वाले सिलिकॉन सेंसिंग तत्व हैं। सेंसिंग पैकेज 316L स्टेनलेस स्टील डायाफ्राम से सेंसिंग तत्व में दबाव स्थानांतरित करने के लिए सिलिकॉन तेल का उपयोग करता है। डिफ्यूज्ड सिलिकॉन के पीजोरेसिस्टिव प्रभाव का उपयोग हवा-तरल दबाव को मापने के लिए किया गया था। यह दबाव को मापने के लिए सबसे अधिक इस्तेमाल किया जाने वाला सिलिकॉन सेंसर है और कीमत भी अन्य प्रकारों की तुलना में सस्ती है।
उत्पाद की विशेषताएंआपूर्ति: 1.5mADC इनपुट प्रतिबाधा: 3KΩ~6KΩ
- सिलिकॉन पीजोरेसिस्टिव प्रकार का सेंसर।
- पूर्ण 316LSS, सभी टाइटेनियम या हैस्टेलॉय झिल्ली।
- ओ-रिंग सील।
- उच्च परिशुद्धता और अच्छी स्थिरता।
- अनुप्रयोग
15 मिमी सिलिकॉन प्रेशर सेंसर की:316L स्टेनलेस स्टील के साथ संगत गैसों और तरल पदार्थों के दबाव को मापें।
- तेल ड्रिलिंग।
- शहर में पानी की आपूर्ति और गर्मी की आपूर्ति है।
- प्रक्रिया नियंत्रण प्रणाली।
- विमानन और समुद्री निरीक्षण।
- हाइड्रोलिक।
- विद्युत प्रदर्शन
15 मिमी सिलिकॉन प्रेशर सेंसर की:आपूर्ति: 1.5mADC इनपुट प्रतिबाधा: 3KΩ~6KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- इन्सुलेशन प्रतिरोध: ≥100MΩ/50VDC
- इन्सुलेशन वोल्टेज: आवास और विद्युत कनेक्शन के बीच 500VAC क्षति का कारण नहीं बनेगा
- माध्यम संगत: तरल, 316L स्टेनलेस स्टील के साथ संगत गैस
- सिलिकॉन प्रेशर सेंसर का प्रदर्शन विनिर्देश:
- पैरामीटर
रेंज: 0~10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa, 3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
| विशिष्ट |
अधिकतम। |
|||
| इकाइयाँ | प्रेशर नॉन-लीनियरिटी | ±0.15 | ||
| ±0.3 |
%F.S |
प्रेशर दोहराव और हिस्टैरिसीस | 3X रेटेड रेंज या 120MPa, जो भी कम हो | |
| 0.05 | %F.S | शून्य आउटपुट | 3X रेटेड रेंज या 120MPa, जो भी कम हो | |
| 0±2 | mV | स्पैन आउटपुट | ≤20KPa | |
| 50±10 | ±2 | mV | ≥35 KPa | ≤20KPa |
| ±1 | mV | तापमान त्रुटि-शून्य | ≤20KPa | |
| ±1 | ±2 | प्रूफ प्रेशर | ≥35 KPa | 3X रेटेड रेंज या 120MPa, जो भी कम हो |
| ±1 | %F.S | प्रूफ प्रेशर | 3X रेटेड रेंज या 120MPa, जो भी कम हो | |
| ±1 | ±2 | प्रूफ प्रेशर | ≥35 KPa | 3X रेटेड रेंज या 120MPa, जो भी कम हो |
| ±1 | %F.S | प्रूफ प्रेशर | 3X रेटेड रेंज या 120MPa, जो भी कम हो | |
| ------- | ऑपरेटिंग तापमान रेंज | -20~80 | ||
| ℃ | मुआवजा तापमान रेंज | आयाम | ||
| ℃ | भंडारण तापमान रेंज | आयाम | ||
| ℃ | नोट: उपरोक्त पैरामीटर स्थिति के अंतर्गत: आपूर्ति: 1.5mA तापमान: 25℃ | आयाम | ||
आदेश देने के सुझाव
1. असेंबली में, आवश्यक वायु-तंगी प्राप्त करने के लिए कोर आकार और ट्रांसमीटर आवास के समन्वय पर ध्यान दिया जाना चाहिए।
| 2. शेल की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और दबाव समान रूप से लागू करें ताकि फंसने या क्षतिपूर्ति प्लेट को नुकसान पहुंचाने से बचा जा सके। |
3. यदि परीक्षण के तहत माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4. डायाफ्राम को विकृत या पंचर करने और कोर को नुकसान पहुंचाने से बचने के लिए सेंसर डायाफ्राम को अपने हाथों या नुकीली वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें ताकि पानी, जल वाष्प या संक्षारक माध्यम को गेज प्रेशर कोर के नकारात्मक दबाव कक्ष में प्रवेश करने से रोका जा सके।
6. यदि पिन में कोई बदलाव होता है, तो कृपया वास्तविक शिपिंग लेबल देखें।
